PVD jonowa maszyna do powlekania próżniowego, urządzenie do próżniowego odparowywania łuku, łukowe osadzanie jonowe
1. Zastosowanie:
Odkładanie łuku katodowego służy głównie do generowania niezwykle twardych powłok, które chronią powierzchnię narzędzi skrawających i znacznie wydłużają żywotność narzędzi. Ta technologia może generować szeroką gamę cienkich twardych powłok, super twardych powłok i powłok nanokompozytowych, w tym: TiN, TiAlN, CrN, ZrN, AlCrTIN i TiAlSiN itp.

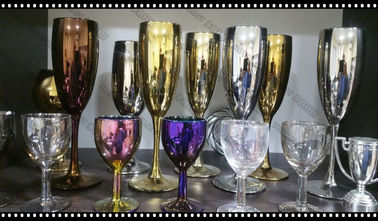

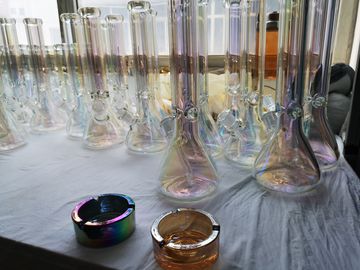

Codzienne produkty ze stali, szkła i ceramiki, takie jak: naczynia kuchenne, akcesoria łazienkowe, zastawa stołowa, płytki ceramiczne itp., Również wykorzystują technologię katodowego powlekania łukowego, aby uzyskać różne błyszczące kolory: niebieski, czarny, złoty, srebrny, różowe złoto.
2. Urządzenia do powlekania serii RTAC stosowane głównie do osadzania różnych folii metalowych i powłok metalowych, wielowarstwowych.

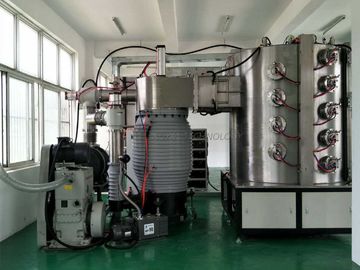

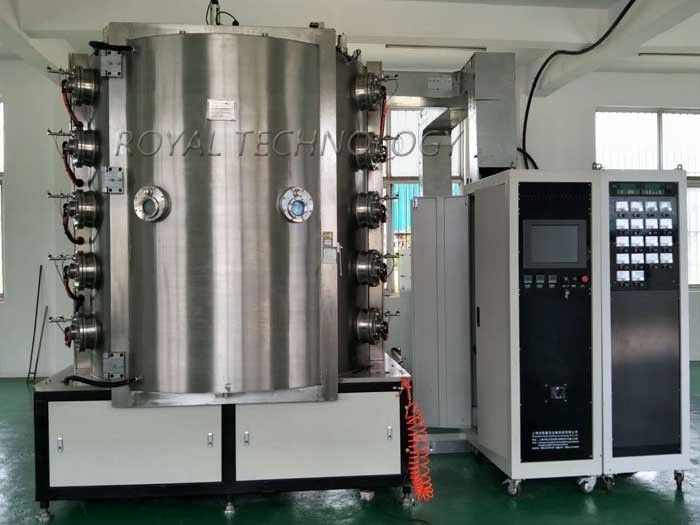

1. Struktura: komora osadzania, pompy próżniowe, źródła łuku, wrzeciono i podnośnik, konstrukcja przyrządu, ogrzewanie i chłodzenie, woda i gaz (dystrybucja), elektryczne systemy sterowania i sterowania itp.
2. Kolory powłoki: złoty, czarny, brązowy, szary, chromowane itp
3. Właściwości powłokowe: TiN, TiC, ZrN, CrN, TiAlN, o jasnych kolorach, silnej przyczepności i doskonałej ochronie przed zarysowaniem, szybkiej szybkości osadzania, dobrej dyfrakcji.
3. Standardowe modele maszyn do powlekania próżniowego łuku
Model | RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||||
| Komora Rozmiar wewnętrzny | 900 x 1100 mm | 1000 x 1200 mm | 1250 x 1350 mm | 1400 x 1600 mm | 1600 x 1600 mm | ||||||
| Rodzaj zasilania | Zasilanie łuku, zasilanie żarnika, zasilacz impulsowy | ||||||||||
| Struktura komory próżniowej | Pionowa konstrukcja drzwi przednich, tylny układ wydechowy i dwuwarstwowa komora chłodzenia wodą | ||||||||||
| Materiał komory próżniowej | stal nierdzewna 304 / 316L | ||||||||||
| Najwyższa próżnia | 6,0x10-4 Pa (komora wyładowcza, czysta, susząca) | ||||||||||
| Prędkość pompowania próżniowego | z atmosfery do 8,0 * 10 -3 Pa ≤15 minut | ||||||||||
| System pomp próżniowych | Pompa dyfuzyjna lub pompa molekularna + pompa Roots + pompa mechaniczna + pompa podtrzymująca (konkretny model można wybrać zgodnie z wymaganiami klienta) | ||||||||||
| Źródło łuku | 6 jednostek lub 8 jednostek | 8 jednostek lub 10 jednostek | 10 jednostek lub 12 jednostek | 14 jednostek lub 16 jednostek | 16 jednostek lub 18 jednostek | ||||||
| Polaryzacja zasilania | 20KW / zestaw | 20KW / zestaw | 30KW / zestaw | 40KW / zestaw | 50KW / zestaw | ||||||
| Model jazdy | Rewolucja planetarna i rotacja, regulacja prędkości zmiennej częstotliwości (regulowane i regulowane) | ||||||||||
| System grzewczy | Kontrolowane i regulowane od temperatury pokojowej do 450 ° C (Regulacja temperatury PID) | ||||||||||
| MFC | 3-ścieżkowy lub 4-torowy system kontroli i wyświetlania przepływu gazu procesowego, selektywny automatyczny system gazowania | ||||||||||
| System chłodzenia | Tryb chłodzenia obiegu wody, wieża chłodnicza lub chłodnica wody przemysłowej lub system głębokiego chłodzenia. (Dostarczone przez klientów) | ||||||||||
| Tryb sterowania | Ręczny / automatyczny tryb integracji, obsługa ekranu dotykowego, sterowanie PLC lub komputera | ||||||||||
| Całkowita moc | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
| Alarm i ochrona | Alarmowy niedobór wody, nadmierne natężenie i przepięcie, obwód otwarty i inne nieprawidłowe warunki pomp, celów itd. Oraz wykonanie odpowiednich zabezpieczeń i funkcji blokady elektrycznej | ||||||||||
| Powierzchnia sprzętu | W2,5m * L3,5m | W3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||||
| Pozostałe parametry techniczne | Ciśnienie wody ≥0,2 MPa, temperatura wody ≤ 25 ° C, ciśnienie powietrza 0,5-0,8 MPa | ||||||||||
| Uwagi | Konkretna konfiguracja urządzeń do powlekania może być zaprojektowana zgodnie z wymaganiami procesowymi dotyczącymi produktów powłokowych | ||||||||||
4. Próbki produktu powlekania za pomocą urządzenia Arc Vacuum Coater
Wyroby ze stolików ze stali nierdzewnej: widelce, nóż, łyżka złota
Stosowane w materiałach budowlanych, produktach budowlanych: poręcze schodów, arkusze wind itp.
Prosimy o kontakt w celu uzyskania dalszych specyfikacji, Royal Technology ma zaszczyt dostarczyć Państwu kompleksowe rozwiązania w zakresie powłok.
