Maszyna do napylania magnetronowego firmy MF, maszyna do powlekania czarną powłoką MF, do powlekania czarną powłoką TiCN, CrC
1 zestaw
MOQ
negotiable
Cena £
MF Magnetron Sputtering Coating Machine, MF Sputtering Black Film Coating Plant, Blackish TiCN, CrC Film Vacuum Coater
cechy Galeria opis produktu Poprosić o wycenę
cechy
Podstawowe informacje
Miejsce pochodzenia: Made in China
Nazwa handlowa: ROYAL
Orzecznictwo: CE certification
Numer modelu: RTAS1250
High Light:

magnetron sputtering machine

,

vacuum deposition equipment

Zapłata
Szczegóły pakowania: Standard eksportowy, pakowany w nowe skrzynki / kartony, odpowiedni do transportu na dalekie odległo
Czas dostawy: 12 tygodni
Zasady płatności: L/C, D/A, D/P, T/T
Możliwość Supply: 6 zestawów miesięcznie
specyfikacje
Źródła osadzania: Sterowany łuk katodowy + katoda rozpylania MF
Technika: PVD, zrównoważona / niezrównoważona katoda rozpylania Magentron

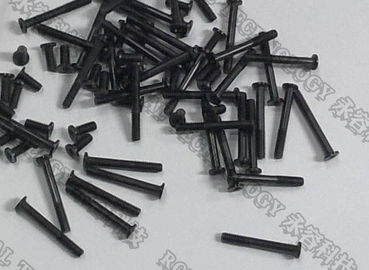

Aplikacje: precyzyjne stalowe elementy złączne, śruby, metale kamer
Funkcje filmowe: odporność na ścieranie, silna przyczepność, dekoracyjne kolory powłok
Lokalizacja fabryki: Miasto Szanghaj, Chiny
Lokalizacja fabryki: Miasto Szanghaj, Chiny
Serwis na całym świecie: Poland - Europe; Polska - Europa; Iran- West Asia & Middle East, Turkey, India,
Serwis na całym świecie: Poland - Europe; Polska - Europa; Iran- West Asia & Middle East, Turkey, India,
Usługi szkoleniowe: Obsługa maszyny, konserwacja, proces powlekania Przepisy, program
Gwarancja: Ograniczona gwarancja 1 rok za darmo, całe życie na maszynę
OEM i ODM: dostępne, wspieramy projekt i produkcję na zamówienie;
OEM i ODM: dostępne, wspieramy projekt i produkcję na zamówienie;
opis produktu

Dekoracja z metalowego grafitu System rozpylania MF / Grafitowa instalacja do powlekania próżniowego PVD

Dekoracja z metalowego grafitu System rozpylania MF jest zintegrowaną maszyną z wieloma źródłami osadzania ogólnego grafitu, kruczoczarnej, niebieskiego koloru itp. Dekoracji na częściach metalowych, przedmiotach ze stali nierdzewnej. Szczególnie stosowany do luksusowych produktów wysokiej klasy, takich jak: elektronika: smartfon, aparat fotograficzny, laptop, golf, łyżka, widelce, nóż, klamka, krany; biżuteria z pierścionków, naszyjników, kolczyków, bransoletek itp.

System rozpylania grafitu metalowego MF ma wiele źródeł osadzania:
Sterowane źródła łuku kołowego do odparowywania tarczy z litego metalu;

2 pary nieblanowanych katod rozpylających MF do osadzania grafitowej cienkiej warstwy;

Odchylenie zasilacza do bombardowania jonowego w celu utworzenia obszaru plazmy do wstępnego leczenia;

Anodowe źródło liniowego jonu (dla opcjonalnego) Przetwarzanie PACVD i PECVD;

Cryopump (Polycold) do kondensacji molekularnej wody (opcjonalnie)

Co to jest MF Sputtering?

W porównaniu z napylaniem DC i RF napylanie średniej częstotliwości stało się główną techniką napylania cienkowarstwowego do masowej produkcji powłok, w szczególności do nakładania powłok dielektrycznych i nieprzewodzących powłok foliowych na powierzchniach takich jak powłoki optyczne, panele słoneczne, wielowarstwowe , folia z materiału kompozytowego itp.

Zastępuje rozpylanie fal radiowych, ponieważ działa z częstotliwością kHz zamiast MHz, co zapewnia znacznie większą szybkość osadzania, a także może uniknąć zatrucia docelowego podczas osadzania złożonego cienkiego filmu, takiego jak DC.

Cele rozpylania MF zawsze istniały z dwoma zestawami. Stosowane są dwie katody z prądem przemiennym przełączanym w obie strony, który czyści powierzchnię docelową przy każdym odwróceniu, aby zmniejszyć nagromadzenie ładunku na dielektrykach, co prowadzi do wyładowań łukowych, które mogą wyrzucać kropelki do plazmy i zapobiegać jednorodnemu wzrostowi cienkich warstw --- co nazywamy zatruciem docelowym.

Wydajność systemu rozpylania MF

1. Ostateczne ciśnienie próżni: lepsze niż 5,0 × 10 - 6 Torr.

2. Ciśnienie robocze próżni: 1,0 × 10–4 tor.

3. Czas wypompowywania: od 1 atm do 1,0 × 10–4 Torr ≤ 3 minuty (temperatura pokojowa, sucha, czysta i pusta komora)

4. Materiał metalizujący (rozpylanie + odparowanie łuku): Ni, Cu, Ag, Au, Ti, Zr, Cr, TiN, TiC, TiAlN, CrN, CrC itp.

5. Model operacyjny: pełny automatycznie / półautomatycznie / ręcznie

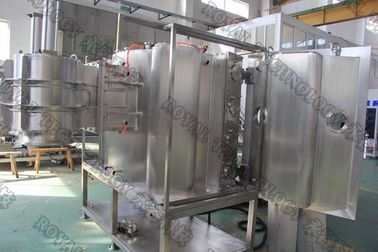

Struktura systemu rozpylania MF

Maszyna do powlekania próżniowego zawiera kluczowy kompletny system wymieniony poniżej:

1. Komora próżniowa

2. Układ pompowania próżniowego Rouhging (pakiet pompy uzupełniającej)

3. System pompowania w wysokiej próżni (pompa molekularna z zawieszeniem magnetycznym)

4. Elektryczny system sterowania i obsługi

5. System urządzeń pomocniczych (podsystem)

6. System osadzania: katoda rozpylająca MF, zasilacz MF, zasilacz Bias Źródło jonów dla opcjonalnego

Rozmiary systemu rozpylania metalowego grafitu MF:

Rozmiar komory wewnętrznej: Dia 1200 mm ~ 1600 mm
Wysokość wewnętrzna komory: 1250 mm ~ 1300 mm

Dostępne są również niestandardowe rozmiary maszyn oparte na specyficznym zapotrzebowaniu na produkty 3D.

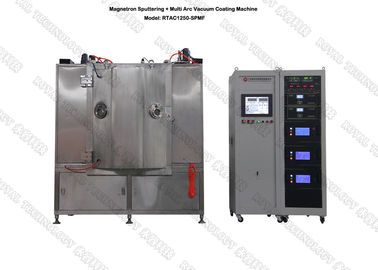

MF System rozpylania RTAC1250-SPMF Dane techniczne

MODEL RTAC1250-SPMF
TECHNOLOGIA Napylanie magnetronowe MF + powlekanie jonowe
MATERIAŁ Stal nierdzewna (S304)
ROZMIAR KOMORY Φ1250 * H1250 mm
TYP KOMORU Cylinder, pionowy, 1-drzwiowy
SYSTEM SPUTTERINGU Wyłącznie zaprojektowany do osadzania cienkiej czarnej folii
MATERIAŁ DEPOZYCJI Aluminium, srebro, miedź, chrom, stal nierdzewna,
Nikiel
ŹRÓDŁO DEPOZYCJI 2 zestawy MF Cylindryczne cele rozpylania + 8 sterowanych źródeł łuku katodowego + źródło jonów Dla opcjonalnego
GAZ MFC-4 sposoby, Ar, N2, O2, C2H2
KONTROLA PLC (programowalny sterownik logiczny) +
SYSTEM POMPY SV300B - 1 zestaw (Leybold)
WAU1001 - 1 zestawy (Leybold)
D60T- 1 zestaw (Leybold)
Turbo Cząsteczkowe Pompy: 2 * F-400/3500
OBRÓBKA WSTĘPNA Napięcie wstępne: 1 * 36 KW
SYSTEM BEZPIECZEŃSTWA Liczne blokady bezpieczeństwa chroniące operatorów
CHŁODZENIE Zimna woda
MOC ELEKTRYCZNA 480 V / 3 fazy / 60 Hz (zgodność z USA)
460 V / 3 fazy / 50 Hz (zgodność z Azją)
380 V / 3 fazy / 50 Hz (zgodny z UE-CE)
ŚLAD STOPY L3000 * W3000 * H2000mm
WAGA CAŁKOWITA 7,0 t
ŚLAD STOPY (L * W * H) 5000 * 4000 * 4000 MM
CZAS CYKLU 30 ~ 40 minut (w zależności od materiału podłoża,
geometria podłoża i warunki otoczenia)
POWER MAX .. 155 KW

ŚREDNIA MOC

ZUŻYCIE (OKOŁO)

75 KW

Skontaktuj się z nami, aby uzyskać więcej specyfikacji, Royal Technology ma zaszczyt zaoferować kompleksowe rozwiązania w zakresie powłok.
