Powlekarka TiN z płytką z miedzi, system magnetronowego napylania magnetronowego
1 zestaw
MOQ
negotiable
Cena £
Copper Circuit Board TiN Coating Machine ,  MF Magnetron Sputtering System
cechy Galeria opis produktu Poprosić o wycenę
cechy
Podstawowe informacje
Miejsce pochodzenia: Made in China
Nazwa handlowa: ROYAL
Orzecznictwo: ISO, CE, UL Standard
Numer modelu: RTSP1215-MF
High Light:

tin coating machine

,

titanium coating machine

Zapłata
Szczegóły pakowania: Standard eksportowy, pakowany w nowe skrzynki / kartony, odpowiedni do transportu na dalekie odległo
Czas dostawy: 8 do 12 tygodni
Zasady płatności: L/C, D/A, D/P, T/T
Możliwość Supply: 15 zestawów miesięcznie
specyfikacje
Technologia próżniowa: Napylanie magnetronowe metodą magnetronową, czyszczenie plazmą jonową
Źródła osadzania: Katody z rozpylaniem
Folie do powlekania: Folia z metalu, azotek tytanu, węglik tytanu, azotek cyrkonu, azotek chromu, TiAlN, CrC
Zastosowania przemysłowe: Moduł elektroniczny, płytki drukowane, twarde powłoki, dekoracje PVD
Komora osadzania: Komora 8-stronna
Lokalizacja fabryki: Miasto Szanghaj, Chiny
Serwis na całym świecie: Poland - Europe; Polska - Europa; Iran- West Asia & Middle East, Turkey, India,
Serwis na całym świecie: Poland - Europe; Polska - Europa; Iran- West Asia & Middle East, Turkey, India,
Usługi szkoleniowe: Obsługa maszyny, konserwacja, proces powlekania Przepisy, program
Gwarancja: Ograniczona gwarancja 1 rok za darmo, całe życie na maszynę
OEM i ODM: dostępne, wspieramy projekt i produkcję na zamówienie;
opis produktu
Obwód miedziany Powlekarka TiN PVD / Ozdoby z PVD TiN Poszycie na płycie mosiężnej

Model maszyny PVD: RTSP1215-MF został zaprojektowany i opracowany w celu osadzania złotej powłoki TiN na obwodzie miedzianym. Cienka warstewka TiN wytworzona w środowisku o wysokiej próżni, która znacznie zwiększyła jednolitość i czystość.

Cechy konstrukcyjne płytki drukowanej z powłoką miedzianą TiN PVD:

1. Komora 8-stronna z kołnierzami montażowymi o jednakowej wielkości, które mogą składać i wymieniać źródła jonowe i katody rozpylające lub katody łukowe elastycznie w zależności od zapotrzebowania procesów lakierowania.

2. Zwarta konstrukcja, która zajmuje tylko 20 m2;

3. Źródło jonów do wstępnej obróbki plazmowej i osadzania wspomaganego jonowo w celu zwiększenia przyczepności filmu.

4. Pakiet wysokiej prędkości pompowania i stabilna konfiguracja, pompy molekularne z zawieszeniem magnetycznym mogą być montowane w dowolnym kierunku.

Specyfikacja maszyn powlekanych z powłoką miedzianą TiN PVD

Wydajność

1. Najwyższe ciśnienie próżni: lepsze niż 5,0 × 10 - 6 Torr.

2. Ciśnienie próżni roboczej: 1,0 × 10 - 4 Torr.

3. Czas pompowania: od 1 atmosfery do 1,0 × 10 - 4 Torr≤ 3 minuty (temperatura pokojowa, sucha, czysta i pusta komora)

4. Materiał metalizujący (rozpylanie + odparowanie łuku): Ni, Cu, Ag, Au, Ti, Zr, Cr itd.

5. Model operacyjny: Pełny automatycznie / Semi-Auto / Ręcznie

Struktura

Maszyna do powlekania próżniowego zawiera kluczowy system wymieniony poniżej:

1. Komora próżniowa

2. Rouling System pompowania próżniowego (pakiet pompy podpierającej)

3. Układ wysokiego podciśnienia (magnetycznie zawieszona pompa molekularna)

4. Sterowanie elektryczne i system operacyjny

5. System urządzeń wspomagających (system podrzędny)

6. System osadzania

Dane techniczne RTSP1215-MF
MODEL RTSP1215-MF
TECHNOLOGIA Rozpylanie magnetronowe (MF)
MATERIAŁ Stal nierdzewna (S304)
ROZMIAR KOMORY Φ1200 * H1500mm
TYP KOMORY 8-stronny, pionowy, 1-drzwiowy
SYSTEM SPUTTERING 4 zestawy katod katodowych
MATERIAŁ DEPOSITION Aluminium, srebro, miedź, chrom, stal nierdzewna, nikiel, tytan, TiN
ŹRÓDŁO USUWANIA 4 katody z rozpylaniem planarnym + źródło jonów do czyszczenia plazmowego
GAZ MFC-2 sposoby, Ar, N2
KONTROLA PLC (programowalny sterownik logiczny) +
Ekran dotykowy
SYSTEM POMPY SV300B - zestaw 1 (Leybold)
WAU1001 - 1 zestawy (Leybold)
Zestaw D60T-1 (Leybold)
MGK3304 - 2 zestawy (Osaka)
WSTĘPNE ZABIEGI Napięcie polaryzacji: 1 * 36 KW
SYSTEM BEZPIECZEŃSTWA Liczne blokady bezpieczeństwa chroniące operatorów
i sprzęt
CHŁODZENIE Zimna woda
POWER ELECTRICAL 480 V / 3 fazy / 60 Hz (zgodność z USA)
460 V / 3 fazy / 50 Hz (zgodność z azjatycką)
380 V / 3 fazy / 50 Hz (zgodność z UE-CE)
ŚLAD STOPY L3000 * W3000 * H2000mm
WAGA CAŁKOWITA 7,0 T
ŚLAD STOPY (L * W * H) 5000 * 4000 * 4000 MM
CZAS CYKLU 30 ~ 40 minut (w zależności od materiału podłoża,
geometria podłoża i warunki środowiskowe)
POWER MAX .. 110KW
ŚREDNIE ZUŻYCIE ENERGII (OK.) 50 KW

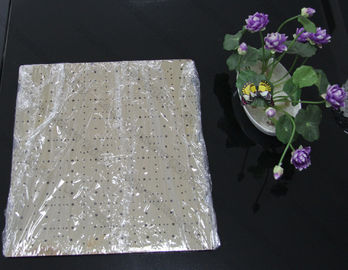

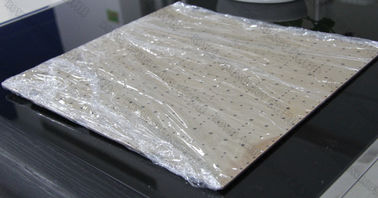

Płytka z pokryciem z miedzi TiN PVD

Prosimy o kontakt w celu uzyskania dalszych specyfikacji, Royal Technology ma zaszczyt dostarczyć Państwu kompleksowe rozwiązania w zakresie powłok.
