System do metalizacji próżniowej Bell Jar C60 Indukcyjna maszyna do osadzania CE
1 zestaw
MOQ
negotiable
Cena £
Bell Jar Vacuum Metallizing System C60 Inductive Deposition Machine CE
cechy Galeria opis produktu Poprosić o wycenę
cechy
Podstawowe informacje
Miejsce pochodzenia: Made in China
Nazwa handlowa: ROYAL
Orzecznictwo: CE
Numer modelu: C60EP
High Light:

vacuum metallizing machine

,

copper plating machine

Zapłata
Szczegóły pakowania: Standard eksportowy, pakowany w nowe skrzynki / kartony, odpowiedni do transportu na dalekie odległo
Czas dostawy: 8 tygodni
Zasady płatności: L / C, T / T
Możliwość Supply: 15 zestawów miesięcznie
specyfikacje
Źródło parowania: Miedziany Tygiel
Materiały do ​​osadzania: Proszek węglowy, C60
Aplikacje: półprzewodniki, czujniki, ogniwa paliwowe i powłoki optyczne.
Lokalizacja fabryki: Miasto Szanghaj, Chiny
Lokalizacja fabryki: Miasto Szanghaj, Chiny
Serwis na całym świecie: Poland - Europe; Polska - Europa; Iran- West Asia & Middle East, Turkey, India,
Usługi szkoleniowe: Obsługa maszyny, konserwacja, proces powlekania Przepisy, program
Usługi szkoleniowe: Obsługa maszyny, konserwacja, proces powlekania Przepisy, program
Gwarancja: Ograniczona gwarancja 1 rok za darmo, całe życie na maszynę
OEM i ODM: dostępne, wspieramy projekt i produkcję na zamówienie;
opis produktu

                                           Indukcyjna maszyna do powlekania przez odparowanie



   Brak zastosowania C.60 has been commercialized. został skomercjalizowany. In the medical field, elements such as helium (that can be detected in minute quantities) can be used as chemical tracers in impregnated buckyballs. W dziedzinie medycyny pierwiastki takie jak hel (które można wykryć w niewielkich ilościach) mogą być stosowane jako znaczniki chemiczne w impregnowanych kulkach.
Rozpuszczalne w wodzie pochodne C60 odkryto, że wywierają hamowanie na trzy izoformy syntazy tlenku azotu, z nieco inną mocą.[41]
Właściwości absorpcji optycznej C60 dopasować widmo słoneczne w sposób, który sugeruje, że C60-based films could be useful for photovoltaic applications. filmy na bazie mogłyby być przydatne w zastosowaniach fotowoltaicznych. Because of its high electronic affinity Ze względu na wysokie powinowactwo elektroniczne [42] it is one of the most common electron acceptors used in donor/acceptor based solar cells. jest to jeden z najczęstszych akceptorów elektronów stosowanych w ogniwach słonecznych opartych na donorach / akceptorach. Conversion efficiencies up to 5.7% have been reported in C Skuteczność konwersji do 5,7% odnotowano w C60–polymer cells. – Ogniwa polimerowe. ------------- From Wikipedia ------------- Z Wikipedii





Podsumowanie:



Induction heating is widely used in different fields due to high process productivity and universality, cleanness and possibility of full automation. Ogrzewanie indukcyjne jest szeroko stosowane w różnych dziedzinach ze względu na wysoką wydajność procesu i uniwersalność, czystość i możliwość pełnej automatyzacji. As one method of PVD thermal evaporation technology, the process is friendly for environment. Jako jedna z metod technologii termicznego odparowywania PVD, proces jest przyjazny dla środowiska. Since the induction allows reaching temperature of 2000℃ and more, this method is very suitable for industrial production and scientific researches. Ponieważ indukcja pozwala osiągnąć temperaturę 2000 ℃ i więcej, ta metoda jest bardzo odpowiednia do produkcji przemysłowej i badań naukowych.



The RTEP0404 Induction Evaporation Coating Machine is designed for C60 evaporating deposition on varies of materials. Indukcyjna maszyna do powlekania wyparnego RTEP0404 jest przeznaczona do osadzania wyparnego C60 na różnych materiałach. C60 manufactures provides R&D and testing results for prospective. Producenci C60 zapewniają wyniki badań i rozwoju oraz testy na przyszłość. A strong tool assisting them to expand new applied industries. Silne narzędzie pomagające rozwinąć nowe branże stosowane.

The first set is produced for Shanghai University. Pierwszy zestaw jest produkowany dla Uniwersytetu w Szanghaju. Industrial production model is under processing. Model produkcji przemysłowej jest w trakcie przetwarzania.







Główne zastosowania:



Nanieść cienkie warstwy i powłoki

  • Półprzewodniki
  • Szkło
  • Polimery
  • Elektronika
  • Optyka
  • Inne produkty przemysłowe, w tym folie do pakowania żywności, paski metalowe itp.





Rodzaj:



Orientacja pionowa, model Bell Jar, górne otwarcie



Projekt Funkcje:

  • Ultrawysokie maksymalne ciśnienie próżniowe: do 9,0 * 10-5 Rocznie;
  • Szybkie urządzenia do nagrzewania dla dobrej przyczepności;
  • Solidny, kompaktowy i solidny system powlekania;
  • Wyłącznie indukcyjne źródło ogrzewania parowania do osadzania C60;
  • Moc parownika indukcyjnego: waluta RF



Specyfikacja techniczna:

  • Wydajność

1. Ostateczne ciśnienie próżniowe: lepsze niż 9,0 * 10-5 Rocznie;

  • Ciśnienie robocze próżni: 6,0 * 10-4 Pa ~ 9,0 * 10-4 Rocznie;

Podstawowa próżnia: 3,0 * 10-4 Rocznie

3. Czas pompowania: od 1 atm do 2,0 × 10-3) Pa ≤25 minut (temperatura pokojowa, sucha, czysta i pusta komora)

4. Źródło osadzania: parownik indukcyjny, tygiel

5. Model operacyjny: ręcznie

6. Heating: from room temperature up to max. 6. Ogrzewanie: od temperatury pokojowej do maks. 1000℃, 1000 ℃,

7. Moc parowania: częstotliwość radiowa RF i zasilanie

8. Gaz roboczy: Ar







  • Struktura

Maszyna do powlekania próżniowego zawiera kluczowy kompletny system wymieniony poniżej:



1. Komora próżniowa


1.1 Rozmiar: średnica wewnętrzna 400 mm

Wysokość wewnętrzna: 400 mm

1.2 Materiał: komora próżniowa SUS304

Konstrukcja wzmacniająca komorę: stal miękka SS41, z pomalowaną powierzchnią wykończeniową.

Podwozie komorowe Stal miękka SS41 z lakierowaną powłoką wykończeniową.

1.3 Tarcza parowania: SUS304

1.4 Widok okna: na drzwiach komory

1.5 Zawór odpowietrzający komory próżniowej (w tym tłumik)



2. System pompowania próżniowego zgrubnego:
Dwustopniowa olejowa pompa rotacyjna



3. System pompowania w wysokiej próżni: pompa molekularna Turbo



4. Elektryczny system sterowania i obsługi- Jednostka sterująca HMI



4.1 Obwód główny: Wyłącznik bezpiecznikowy bez bezpiecznika, wyłącznik elektromagnetyczny, C / T szeregowo

4.2 Moc parowania

4.3 System kontroli parowania

4.4 System operacyjny: PLC

4.5 Układ pomiarowy

Ciśnienie podciśnienia: próżniomierz: Pirani + miernik penning

4.6 System alarmowy: ciśnienie sprężonego powietrza, przepływ wody chłodzącej, nieprawidłowe działanie

4.7 Wskaźnik obciążenia: wskaźnik napięcia i wskaźnik prądu obciążenia





5. . Deposition System System osadzania

5.1 Źródło osadzania: indukcyjny parownik termiczny

5.2 Materiał do osadzania: C60



6. Podsystem

6.1 Układ sterowania zaworem sprężonym powietrzem

6.2 Układ wody chłodzącej: Rura przepływowa i układ zaworu przełączającego

6.3 Gaz roboczy: Ar (> 99,99%)



7. Środowisko pracy

Sprężone powietrze: 5 ~ 8 kg / cm2

Woda chłodząca: temperatura wody: 20 ~ 25 ℃, 200 litrów / min,
Ciśnienie wody: 2 ~ 3 kg / cm2,



Moc: 3 fazy 380 V 50 Hz (60 Hz), 8 kVA, średni pobór mocy: 3 kVA

Obszar instalacji: (L * W * H) 2000 * 200 * 2000 mm

Wydech: Odpowietrzenie dla pomp mechanicznych



Automatycznie pociągając moduł góra-dół, aby otworzyć / zamknąć komorę

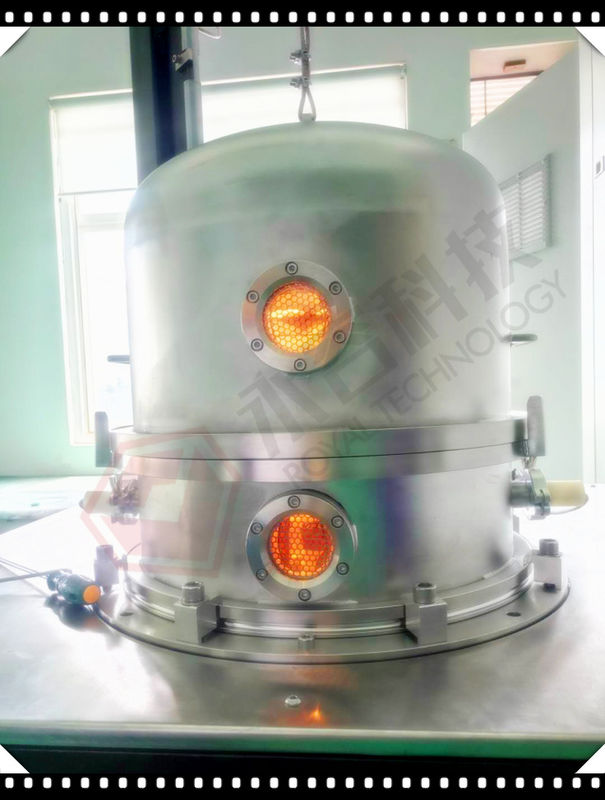

System do metalizacji próżniowej Bell Jar C60 Indukcyjna maszyna do osadzania CE 0



System szaf sterowniczych:



System do metalizacji próżniowej Bell Jar C60 Indukcyjna maszyna do osadzania CE 1



Wskazówki bezpieczeństwa:



System do metalizacji próżniowej Bell Jar C60 Indukcyjna maszyna do osadzania CE 2



Shilinging Ochrona przed promieniowaniem RF



System do metalizacji próżniowej Bell Jar C60 Indukcyjna maszyna do osadzania CE 3



Dołożono wszelkich starań, aby zaprojektować i opracować najbardziej odpowiedni system powlekania, który spełnia nasze wymagania dotyczące wysokiej wydajności produkcji i jakości powłoki.



Jeśli firma wymaga niestandardowego systemu powlekania, prosimy o podzielenie się przemyśleniami, pomysłami z naszym zespołem i przesłanie specyfikacji produktów, będziemy współpracować, aby znaleźć najlepsze rozwiązania.
