R & D Multiple - Funkcje Sprzęt do powlekania próżniowego Katody rozpylające MF / DC, z urządzeniem źródła liniowego jonu
1 zestaw
MOQ
negotiable
Cena £

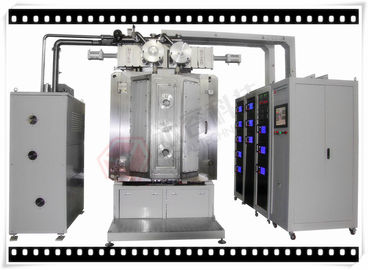

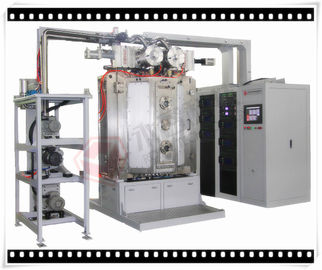

R & D Multiple - Functions Vacuum Coating Equipment MF / DC Sputtering Cathodes, with Linear Ion source device
cechy Galeria opis produktu Poprosić o wycenę
cechy
Podstawowe informacje
Miejsce pochodzenia: Made in China
Nazwa handlowa: ROYAL
Orzecznictwo: ISO, CE, UL standard
Numer modelu: RTAC950-SP
High Light:

magnetron sputtering machine

,

vacuum deposition equipment

Zapłata
Szczegóły pakowania: Standard eksportowy, pakowany w nowe skrzynki / kartony, odpowiedni do transportu na dalekie odległo
Czas dostawy: 8 do 12 tygodni
Zasady płatności: L/C, D/A, D/P, T/T
Możliwość Supply: 10 ZESTAWÓW MIESIĘCZNIE
specyfikacje
Źródła osadzania: Rozpylanie MF / DC + katody łukowe
Filmy do osadzania: Powłoki twarde, DLC, powłoki optyczne, powłoki dekoracyjne
Aplikacje: Proces PECVD, folia DLC, diamentowa folia węglowa, rozpylanie folii optycznej,
Funkcje filmowe: Wysoka refleksyjność, doskonała odporność na korozję i zużycie
Kolory powłok: Kolor czarny i różowe złoto, niebieskie kolory
Struktura sprzętu: przednia i tylna 2-drzwiowa konstrukcja
Lokalizacja fabryki: Miasto Szanghaj, Chiny
Lokalizacja fabryki: Miasto Szanghaj, Chiny
Lokalizacja fabryki: Miasto Szanghaj, Chiny
Serwis na całym świecie: Poland - Europe; Polska - Europa; Iran- West Asia & Middle East, Turkey, India,
Usługi szkoleniowe: Obsługa maszyny, konserwacja, proces powlekania Przepisy, program
Gwarancja: Ograniczona gwarancja 1 rok za darmo, całe życie na maszynę
OEM i ODM: dostępne, wspieramy projekt i produkcję na zamówienie;
OEM i ODM: dostępne, wspieramy projekt i produkcję na zamówienie;
opis produktu

R & D Multiple - Funkcje Sprzęt do malowania próżniowego Katody napylające typu MF / DC

Wielofunkcyjne urządzenia do badań i rozwoju w próżni

Słowa kluczowe: twarde powłoki PVD, proces PECVD, folia DLC, folia diamentowa, jak węgiel, napylanie, folia optyczna, katoda rozpylająca Gencoa Magnetron, źródło jonów, PA PVD

Funkcje projektu RTAC950-SP:

  • Elastyczność: źródła łuku i rozpylania, kołnierze montażowe źródła liniowego jonów są standaryzowane dla elastycznej wymiany
  • Wszechstronność: dostępna dla różnych odmian metali nieszlachetnych i stopów, powłok optycznych i twardych powłok, miękkich powłok. Folie warstwowe i stałe warstwy smarujące na podłożach z materiałów metalicznych i niemetalicznych
  • Prosta konstrukcja: konstrukcja 2-drzwiowa, otwierane z przodu iz tyłu dla łatwej konserwacji.

Specyfikacja techniczna

  • Wydajność

1. Najwyższe ciśnienie próżni: lepsze niż 8,0 * 10 - 4 Pa;

  • Podstawowe ciśnienie próżni: 3,0 * 10 - 2 Pa

3. Czas pompowania w dół: od atm do 1,0 × 10 - 3 Pa ≤15 minut (temperatura pokojowa, sucha, czysta i pusta komora)

4. Źródło odkładania: katodowe katody rozpylające z magnetronem Gencoa, sterowane katody łukowe, źródło jonów

5. Model operacyjny: Pełny automatycznie / Semi-Auto / Ręcznie

6. Ogrzewanie: od temperatury pokojowej do max. 500 ℃,

9. Źródło jonów dla procesu PECVD i PA PVD.

  • Struktura

Maszyna do powlekania próżniowego zawiera kluczowy system wymieniony poniżej:

1. Komora próżniowa
1.1 Rozmiar: wewnętrzna głębokość 950 mm

Wewnętrzna wysokość: 1350 mm

1.2 Materiał: komora próżniowa SUS304

Drzwi i kołnierze SUS304

Struktura wzmacniająca komorę: stal miękka SS41, z lakierowaną obróbką powierzchni wykończeniowych.

Podwozie komorowe SS41 ze stali miękkiej z lakierowaną obróbką powierzchni wykończeniowych.

1.3 Tarcza komorowa: SUS304

1.4 Okno widoku: na drzwiach komory -2

1,5 próżniowy komorowy zawór odpowietrzający (w tym tłumik)

1.6 Drzwi: 2 zestawy, przód i tył, materiał SUS304

2. Zgrubny system pompowania próżniowego:
Olejowa łopatkowa pompa próżniowa + pompa podtrzymująca

3. Wysokie próżniowe układy pompowania:

Turbo Molecular Pump - 2 zestawy

4. Sterowanie elektryczne i system operacyjny - PLC + ekran dotykowy System operacyjny:

Dostawcy:

PLC: Mitsubishi, model: FX-IN60MR-001 SERIA

Komponenty elektroniczne: SCHNEIDER, OMRON.

System ochrony bezpieczeństwa: liczne blokady bezpieczeństwa chroniące operatorów i sprzęt (woda, prąd gazowy, temperatura itp.)

System procesów powlekania : automatyzacja procesów i sterowanie. Automatycznie zapisywane w pamięci przez 3 miesiące. Polecane dane dotyczące receptur: docelowy prąd / napięcie pracy, przepływ masowy, ciśnienie podciśnienia, temperatura, czasy powlekania są zapisywane do analizy w celu poprawy jakości powłok.

4.1 Obwód główny: brak bezpiecznika, przełącznik elektromagnetyczny, C / T w typoszeregu

4.2 Zasilanie: moc rozpylania MF + moc łuku DC + zasilanie polaryzujące

4.3 System kontroli osadzania

4.4 System operacyjny: ekran dotykowy + PLC, kontrola receptury i rejestracja danych, automatyczne wyłączanie, automatyczne opróżnianie, automatyczne powlekanie

4.5 System pomiarowy

Ciśnienie próżni: miernik próżni: wskaźnik Pirani + Penning + Pełnozakresowy miernik próżni - marka europejska

Urządzenie do pomiaru temperatury: termoelement
MFC: Kontroler przepływu masowego (4 sposoby),

4.6 System alarmowy: Ciśnienie sprężonego powietrza, przepływ wody chłodzącej, niewłaściwe działanie

4.7 Wskaźnik obciążenia mocy: wskaźnik napięcia i wskaźnik prądu obciążenia

5 . System osadzania

5.1 Źródło osadzania: katody rozpylające + źródła łuku + źródło jonów

5.2 Materiał do osadzania: ITO, tytan, chrom, aluminium, stal nierdzewna, TiAl itp.

6. Podsystem

6.1 System sterowania zaworem sprężonego powietrza

6.2 System wody chłodzącej: rura doprowadzająca wodę i system zaworu przełączającego

7. Środowisko pracy

Sprężone powietrze: 5 ~ 8kg / cm2

Woda chłodząca: temperatura wody: 20 ~ 25 ℃, 200 litrów / min,
Ciśnienie wody: 2 ~ 3 kg / cm2,

Moc: 3 fazy 380 V 50 Hz (60 Hz), 130 kVA, średni pobór mocy: 60 kW

Obszar instalacji: (L * W * H) 4400 * 3200 * 2950 mm

Wydech: odpowietrznik do pomp mechanicznych

Aplikacje

Prosimy o kontakt w celu uzyskania dalszych specyfikacji, Royal Technology ma zaszczyt dostarczyć Państwu kompleksowe rozwiązania w zakresie powłok.
