Aplikacje:

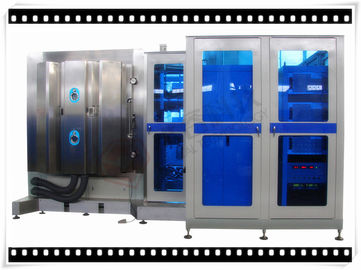

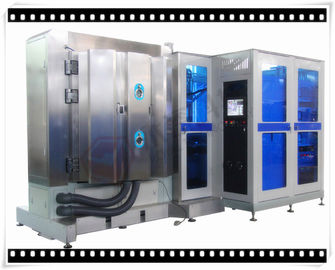

Maszyna RTSP1213 jest układem rozpylania typu wsadowego, może osadzać różne twarde powłoki, miękkie powłoki, folie wielowarstwowe i stałe powłoki smarujące na podłożach z materiałów metalicznych i niemetalicznych. Stosowane w przemyśle pojazdów napędzanych ogniwami wodorowymi, produktów fotonicznych, lotnictwa i innych nowych gałęzi przemysłu energetycznego.

Nieruchomości:

Aby poprawić przewodność powierzchni;

Wysoka odporność na korozję;

Wysoka odporność na zużycie;

Wysoka twardość

Hydrofobowa kompozycja i inne folie funkcjonalne

Dostępne dla lakierów złożonych: folie metalowe i niemetaliczne.

Zakres grubości folii od 100 nm do 12 μm, tolerancja grubości ± 5%
Silna przyczepność.

Obróbka powierzchni hartowania w niskich temperaturach.

Rodzaj:

Orientacja pionowa, struktura wielościenna, drzwi dwuskrzydłowe (przód i tył)

Cechy:

• System przyjazny środowisku, brak ścieków przemysłowych, zanieczyszczenie powietrza i hałas;
• Łatwa obsługa: ekran dotykowy + sterowanie PLC i unikalny program do obsługi jednym dotknięciem, alarm o ponad 80% alarmach.
• Do 10 receptur przetwarzania danych logowania i tworzenia kopii zapasowych; wysoka powtarzalność i różnorodność.
• Specjalna konstrukcja systemu Carousel zapewniająca wysoką jednolitość osadzania filmu.
• Wysoka wydajność i wysoka jakość
• Stabilny i niezawodny system działający 365 dni * 24 godziny (czas naprawy i naprawy)
• Wydajny system pompowania: krótsze, próżniowe przewody rurowe dla maksymalnej prędkości rurociągów dzięki dobrze znanym europejskim pompom marki
• Kompaktowa konstrukcja zajmuje minimalną przestrzeń instalacyjną.

Specyfikacja techniczna

• Wydajność

1. Najwyższe ciśnienie próżni: lepsze niż 8,0 * 10 ^-5 Pa;

• Podstawowe ciśnienie próżni: 3,0 * 10 ^{- 4} Pa

3. Czas pompowania w dół: od atm do 1,0 × 10 ^{- 3} Pa ≤15 minut (temperatura pokojowa, sucha, czysta i pusta komora)

4. Źródło osadzania: zrównoważone / niezbalansowane katody rozpylające

5. Model operacyjny: Pełny automatycznie / Semi-Auto / Ręcznie

6. Ogrzewanie: od temperatury pokojowej do max. 450 ℃,

7. Czyszczenie plazmowe i osadzanie plazmowe: źródło jonów liniowych anody

8. Magnetic Closed - Loop filed. (Asymetryczne / równoważące katody)

9. Bias Zasilanie dla wyładowania jarzeniowego.

• Struktura

Maszyna do powlekania próżniowego zawiera kluczowy system wymieniony poniżej:

1. Komora próżniowa
1.1 Rozmiar: Średnica wewnętrzna 1200 mm

Wewnętrzna wysokość: 1300 mm

1.2 Materiał: komora próżniowa SUS304

Drzwi i kołnierze SUS304

Struktura wzmacniająca komorę: stal miękka SS41, z lakierowaną obróbką powierzchni wykończeniowych.

Podwozie komorowe SS41 ze stali miękkiej z lakierowaną obróbką powierzchni wykończeniowych.

1.3 Osłona rozpylania: SUS304

1.4 Okno widoku: na drzwiach komory - 4 zestawy (2 na każde drzwi)

1,5 próżniowy komorowy zawór odpowietrzający (w tym tłumik)

1.6 Drzwi: materiał SUS304

2. System pomp próżniowych Rou ghing :

Łopatkowa pompa próżniowa łopatkowa + Pompa korzeniowa + pompa podtrzymująca (Leybold)

3. Wysokie próżniowe układy pompowania :

Magnetyczne zawieszenie pompy molekularnej (Leybold)

• Zasuwy - 2 zestawy

4. Elektryczne sterowanie i system operacyjny - PLC + ekran dotykowy

4.1 Obwód główny: brak bezpiecznika, przełącznik elektromagnetyczny, C / T w typoszeregu

4.2 Zasilanie rozpylaniem + zasilacz źródła jonów + zasilacz wyrównawczy (zaawansowana energia)

4.3 System kontroli osadzania rozpylania

4.4 System operacyjny: ekran dotykowy + PLC, kontrola receptury i rejestracja danych, automatyczne wyłączanie, automatyczne opróżnianie, automatyczne powlekanie

4.5 System pomiarowy

Ciśnienie próżni: miernik próżni: wskaźnik Pirani + Penning + Pełnozakresowy miernik próżni - marka europejska

Urządzenie do pomiaru temperatury: termoelement
MFC: Kontroler przepływu masowego (4 sposoby), tryb wyświetlania cyfrowego - marka europejska

4.6 System alarmowy: Ciśnienie sprężonego powietrza, przepływ wody chłodzącej, niewłaściwe działanie

4.7 Wskaźnik obciążenia mocy: wskaźnik napięcia i wskaźnik prądu obciążenia

5 . System osadzania

5.1 Źródło osadzania: katody rozpylające, źródło jonów - marka europejska

5.2 Materiał osadzania: Cel węglowy

6. Podsystem

6.1 System sterowania zaworem sprężonego powietrza

6.2 System wody chłodzącej: rura doprowadzająca wodę i system zaworu przełączającego

7. Środowisko pracy

Sprężone powietrze: 5 ~ 8kg / cm2

Woda chłodząca: temperatura wody: 20 ~ 25 ℃, 200 litrów / min,
Ciśnienie wody: 2 ~ 3 kg / cm2,

Moc: 3 fazy 380 V 50 Hz (60 Hz), 75 kVA, średni pobór mocy: 40 kW

Obszar instalacji: (L * W * H) 3000 * 4000 * 3200 mm

Wydech: odpowietrznik do pomp mechanicznych

Prosimy o kontakt w celu uzyskania dalszych specyfikacji, Royal Technology ma zaszczyt dostarczyć Państwu kompleksowe rozwiązania w zakresie powłok.
