PECVD Magnetron Folie optyczne Uniwersalny system powlekania PVD Wielościanowa maszyna do powlekania próżniowego
1 zestaw
MOQ
negotiable
Cena £
PECVD Magnetron Optical Films Multipurpose PVD Coating System Polyhedron Structure Vacuum Coating Machine
cechy Galeria opis produktu Poprosić o wycenę
cechy
Podstawowe informacje
Miejsce pochodzenia: Made in China
Nazwa handlowa: ROYAL
Orzecznictwo: CE
Numer modelu: Multi950
High Light:

vacuum coating equipment

,

pvd coating systems

Zapłata
Szczegóły pakowania: Standard eksportowy, pakowany w nowe skrzynki / kartony, odpowiedni do transportu na dalekie odległo
Czas dostawy: 12 tygodni
Zasady płatności: L / C, T / T
Możliwość Supply: 5 zestawów miesięcznie
specyfikacje
Źródła osadzania: PECVD, katody rozpylające PVD, łuki katodowe
Folie powlekające: Poszycie folii metalowej, azotek tytanu, węglik tytanu, azotek cyrkonu, azotek chromu, TiAlN, CrC
Aplikacje przemysłowe: Artykuły gospodarstwa domowego z metalu, ceramiki i szkła, zastawa stołowa ze stali nierdzewnej, bla
Lokalizacja fabryki: Miasto Szanghaj, Chiny
Lokalizacja fabryki: Miasto Szanghaj, Chiny
Serwis na całym świecie: Poland - Europe; Polska - Europa; Iran- West Asia & Middle East, Turkey, India,
Serwis na całym świecie: Poland - Europe; Polska - Europa; Iran- West Asia & Middle East, Turkey, India,
Usługi szkoleniowe: Obsługa maszyny, konserwacja, proces powlekania Przepisy, program
Gwarancja: Ograniczona gwarancja 1 rok za darmo, całe życie na maszynę
Gwarancja: Ograniczona gwarancja 1 rok za darmo, całe życie na maszynę
OEM i ODM: dostępne, wspieramy projekt i produkcję na zamówienie;
OEM i ODM: dostępne, wspieramy projekt i produkcję na zamówienie;
opis produktu

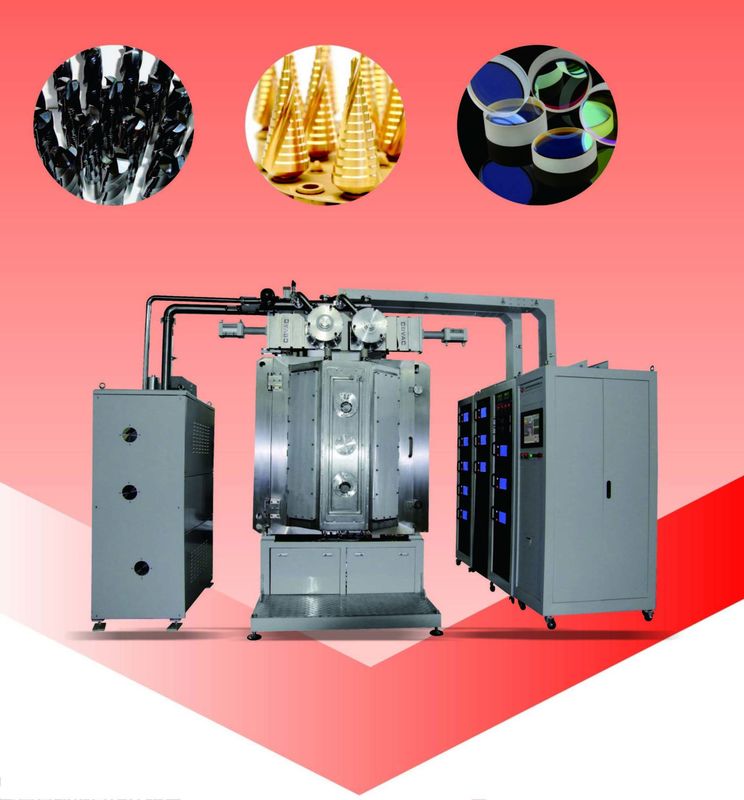

System osadzania folii optycznych PECVD i magnetronów Struktura wielościanu Maszyna do powlekania próżniowego



The Multi950 machine is a customized multiple functions vacuum deposition system for R&D. Maszyna Multi950 to niestandardowy, wielofunkcyjny system osadzania próżniowego dla prac badawczo-rozwojowych. With half year's discussion with Shanghai University's team leaded by Professor Chen, we finally confirmed the design and configurations to fulfill theirs R&D applications. Dzięki półrocznej dyskusji z zespołem uniwersytetu w Szanghaju pod kierownictwem profesora Chena ostatecznie potwierdziliśmy projekt i konfiguracje, aby spełnić ich aplikacje badawczo-rozwojowe. This system is able to deposit transparent DLC film with PECVD process, hard coatings on tools, and optical film with sputtering cathode. Ten system jest w stanie osadzać przezroczystą folię DLC w procesie PECVD, twarde powłoki na narzędziach i folię optyczną z katodą rozpylającą. Based on this pilot machine design concept, we have developed 3 other coating systems after then: W oparciu o tę koncepcję pilotażową maszyny opracowaliśmy następnie 3 inne systemy powłok:


1. Powłoka bipolarna do pojazdów elektrycznych na ogniwa paliwowe - FCEV1213,
2. Ceramiczna miedź powlekana bezpośrednio - DPC1215,
3. Elastyczny system rozpylania - RTSP1215.


These 4 models machine are all with Octal chamber, flexible and reliable performances are extensively used in various applications. Te 4 modele maszyn są wyposażone w komorę Octal, elastyczne i niezawodne parametry są szeroko stosowane w różnych aplikacjach. It satisfy the coating processes require multi different metal layers: Al, Cr, Cu, Au, Ag, Ni, Sn, SS and many other non-feeromagnetic metals; Spełnia procesy powlekania wymagające wielu różnych warstw metali: Al, Cr, Cu, Au, Ag, Ni, Sn, SS i wielu innych metali nieferromagnetycznych;
plus jednostka źródła jonów, skutecznie zwiększając przyczepność folii do różnych materiałów podłoża dzięki wydajności trawienia plazmą i procesowi PECVD do osadzania niektórych warstw na bazie węgla.

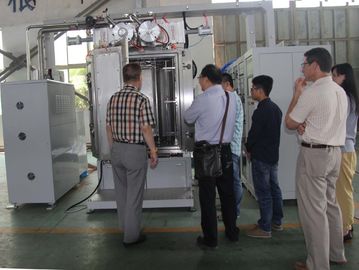

The Multi950 is the milestone of advanced design coating systems for Royal Tech. Multi950 jest kamieniem milowym zaawansowanych systemów powłok projektowych dla Royal Tech. Here, we grateful thanks Shanghai University students and especially Process Yigang Chen, his creative and selfless dedication are unlimited values and inspired our team. W tym miejscu jesteśmy wdzięczni studentom Uniwersytetu w Szanghaju, a zwłaszcza procesowi Yigang Chenowi, jego kreatywne i bezinteresowne poświęcenie jest nieograniczonymi wartościami i zainspirowało nasz zespół.



W roku 2018 mieliśmy kolejną współpracę projektową z Pressorem Chenem, złożeniem materiału C-60 przez
Inductive thermal evaporation method. Metoda indukcyjnego odparowania termicznego. We heartfully thank Mr. Yimou Yang and Professor Chen's leading and instruction on every innovative project. Serdecznie dziękujemy Panu Yimou Yang i prowadzeniu profesora Chena za każdy innowacyjny projekt.







Zalety:

Kompaktowy ślad,
Standardowa konstrukcja modułowa,
Elastyczne,
Niezawodny,

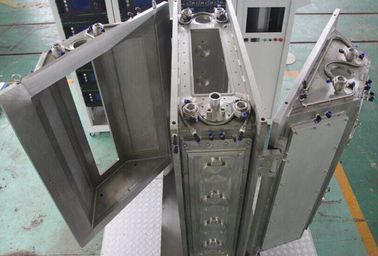

Komora ósemkowa,
2-drzwiowa konstrukcja zapewniająca dobry dostęp,
Procesy PVD + PECVD.


Funkcje konstrukcyjne:

1. Elastyczność: Łuki i katody rozpylające, kołnierze mocujące źródła jonów są znormalizowane dla elastycznej wymiany;
2. Versatility: can deposit variety of base metals and alloys; 2. Wszechstronność: może deponować różne metale nieszlachetne i stopy; optical coatings, hard coatings, soft coatings, compound films and solid lubricating films on the metallic and non-metallic materials substrates. powłoki optyczne, powłoki twarde, powłoki miękkie, filmy złożone i stałe filmy smarujące na podłożach z materiałów metalowych i niemetalicznych.
3. Prosta konstrukcja: konstrukcja 2-drzwiowa, otwieranie z przodu i z tyłu dla łatwej konserwacji.







Opis techniczny:



Opis Multi-950

Komora osadzania (mm)

Szerokość x Głębokość x Wysokość

1050 x 950 x 1350







Źródła osadzania

1 para katod rozpylających MF
1 para PECVD
8 zestawów katod łukowych
Liniowe źródło jonów 1 zestaw
Strefa jednolitości plazmy (mm) φ650 x H750
Karuzela 6 x φ300







Moce (KW)

Odchylenie: 1 x 36
MF: 1 x 36
PECVD: 1 x 36
Łuk: 8 x 5
Źródło jonów: 1 x 5
System kontroli gazu MFC: 4 + 1
System grzewczy 500 ℃, z termicznym sterowaniem PID
Zasuwa wysokopróżniowa 2)
Pompa turbomolekularna 2 x 2000 l / s
Roots Pump 1 x 300L / S
Rotary Vanes Pump 1 x 90 m³ / h + 1 x 48 m³ / h
Wymiary (dł. X szer. X wys.) Mm 3000 * 4000 * 3200
Całkowita moc (KW) 150





Skontaktuj się z nami, aby uzyskać więcej specyfikacji, Royal Technology ma zaszczyt zaoferować kompleksowe rozwiązania w zakresie powłok.
