Materiał budynków architektonicznych Muil-Arc Ion Plating Machine / PVD Vacuum Ion Plating Machine

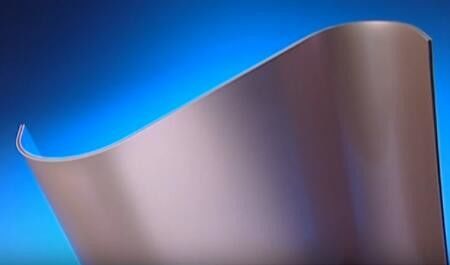

Wielkogabarytowa maszyna do powlekania łukowego jest szeroko stosowana do mebli o dużych rozmiarach, architektonicznych materiałów budowlanych, arkuszy SS, płyt SS, rur SS, ceramiki i szkła, rzemiosła kryształowego itp.
W przypadku takich serii wielkogabarytowych urządzeń do powlekania próżniowego zapewniamy profesjonalne instrukcje dotyczące projektu całego zakładu i całkowitej usługi powlekania PVD.

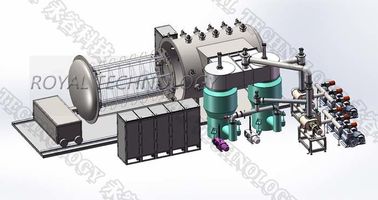

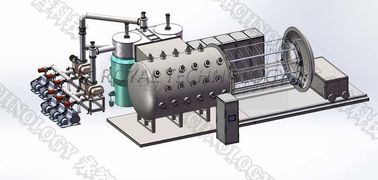

Wielkogabarytowa maszyna do powlekania próżniowego wyprodukowaliśmy standardowe modele jak poniżej
| Tryb | RTAC2140 | RTAC1836 | RTAC2040 | RTAC2270 | RTAC2080 |
| Komora próżniowa Rozmiar wewnętrzny | Φ2100 × H4000mm | Φ1800 × H3600mm | Φ2000 × H4000mm | Φ2200 × L7000 mm | Φ2000 × L8000mm |
| Całkowita moc | 125-360 kW | 120–300 kW | 120–350 kW | 200 kW | 200 kW |
| Źródło łuku | 40–60 jednostek | 24-36 jednostek | 40–60 jednostek | 50 ~ 60 jednostek | 50 ~ 60 jednostek |
| Zasilacz polaryzacyjny | Zestaw 60 kW / 1 | Zestaw 50 kW / 1 | Zestaw 60 kW / 1 | Zestaw 70 kW / 1 | Zestaw 70 kW / 1 |
| Ślad stopy | 40 ~ 60m² * H12m | 40 ~ 60m² * H11m | 40 ~ 60m² * H12m | 40 ~ 60m² * L20m | 40 ~ 60m² * L22m |
| Zasilacze | Moc DC, moc pulsacyjna (moc polaryzacji, moc łuku) | ||||
| Komora próżniowa | Model pionowy z górnym otwarciem (poziomy do opcjonalnego) | Model poziomy, otwierany z przodu | |||
| System regałów i przyrządów | Rama planetarna, rewolucja + obrót | ||||
| Rodzaj źródła zasilania | Zasilacz łukowy, bios bombardowania i zasilacz grzewczy | ||||
| Najwyższe ciśnienie próżniowe | ≤8 × 10-4pa, szybkość wzrostu ciśnienia ≤ 0,67 pa / h, czas odpompowywania (prędkość wydechu): od atomu do 8x10-3 pa ≤ 20 min | ||||
| System pompowania próżniowego | Pompa dyfuzyjna oleju + pompa mechaniczna + pompa serwisowa + pompa korzeniowa (liczba pomp została zaprojektowana zgodnie z potrzebami klienta) | ||||
| Kontrola i działanie | Ręczne / półautomatyczne, obsługa ekranu dotykowego, sterowanie PLC | ||||
| System chłodzenia | recykling układu chłodzenia wodą | ||||
| Źródło łuku katodowego | Regulowane pole magnetronowe, pośrednie chłodzenie wodne | ||||
| Rozmiar docelowy | Φ100 × 40 mm | ||||
| Środowisko pracy | Ciśnienie powietrza 0,5-0,8 MPa, temperatura wody ≤25 ° C, ciśnienie wody ≥0,2 MPa | ||||
| System grzewczy | Regulowany i regulowany od temperatury pokojowej do 300 ° C | ||||
| Przyrząd pomiarowy | manometr, skrzynka przepływomierza, kontroler przepływu masy, skrzynka sterowania elektrycznego, skrzynka sterowania przyrządem podgrzewanym, skrzynka sterowania mocą łuku | ||||
| Uwagi | Wymiar komory próżniowej, ilość źródeł jonów łukowych, grzejniki i pompy mogą być zaprojektowane i wyposażone zgodnie z wymaganiami klientów. | ||||
Skontaktuj się z nami, aby uzyskać więcej specyfikacji, Royal Technology ma zaszczyt zaoferować kompleksowe rozwiązania w zakresie powłok.
