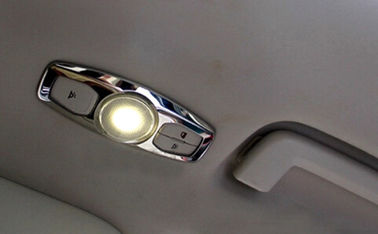

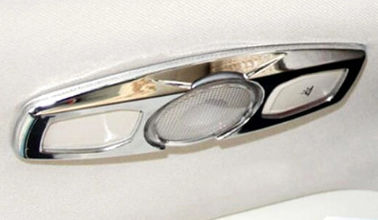

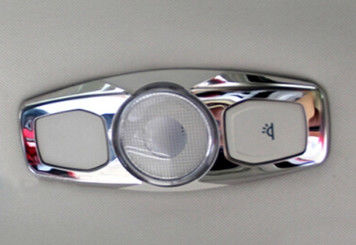

Akcesoria samochodowe ABS Lampka do czytania Lampka Pokrywa Tapicerka PVD Maszyna do powlekania próżniowego, Automotive Logo Billboard Vacuum Chroming

Dlaczego my?

1. Zaawansowane maszyny produkcyjne (frezowanie, spawanie, cięcie, testy próżniowe) w połączeniu ze znormalizowanymi procedurami produkcyjnymi i ścisłymi testami umożliwiają firmie Royal Technology wytwarzanie wysokiej jakości niezawodnych i tanich systemów powłokowych.

2. Jakość, serwis i terminowość to główne zasady działalności Royal Technology. Strategia otwartego outsourcingu prostych komponentów do profesjonalnych producentów pozwala nam skupić się na kluczowych częściach i komponentach R & D, produkcji.

3. Rygorystyczna polityka kontroli jakości i rygorystyczny dobór wykwalifikowanych dostawców zapewniają, że klienci Royal Technology otrzymują najbardziej zaawansowane, najwyższej jakości sprzęt po najniższych kosztach.

Aluminiowy system termicznego odparowania

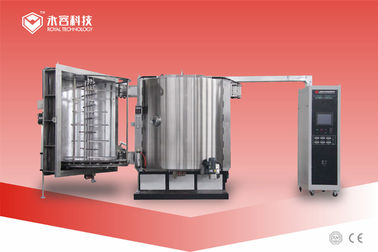

Podsumowanie: Urządzenie do powlekania odpornego na odparowanie RTEP6638 jest modelem z komorą sześcianu dla systemu PVD. System metalizowanego chromowania został zaprojektowany i wyprodukowany specjalnie do nakładania warstwowego filmu refleksyjnego na deskę Car LOGO.

Max. Rozmiar podłoża: średnica 5500 mm, głębokość: <300 mm.

Pojemność: 2 sztuki dla max. Rozmiar produktu; 4 ~ 12 sztuk zależy od wymiarów.

Informacje o technologii termicznego odparowania włókien: wprowadza detale do komory próżniowej, gdy ciśnienie w komorze spada do 5,0 * 10 ^-2 ~ 8,0 × ^10-3 Pa dla różnych stopni pomp próżniowych (rotacyjna tłokowa pompa próżniowa, wirnik obrotowy Pump, Roots Vacuum Pump, Diffusion Pump), a następnie odparuj włókna Chrome, które trzymają w filamencie wolframowym (lub płycie). Gdy elementy obrabiane obracają się w obrotowym układzie napędowym, materiał chromowy będzie osadzał się na powierzchni podłoża i wytwarza wysoce jednorodną warstwę powłoki.

Właściwości wykończeniowe: chrom PVD na powierzchni z PMMA (akryl), który generuje wyjątkowe warstwy powłok jak poniżej: W ciągu dnia symbole znakowe wyglądają jak metal (efekt stali nierdzewnej); podczas gdy w nocy są one podświetlane (zainstalowane jest wewnętrzne światło LED) z widoku z przodu, z tyłu iz boku.

Czas budowy: 2014 ~ 2015

• Lokalizacja: Chiny

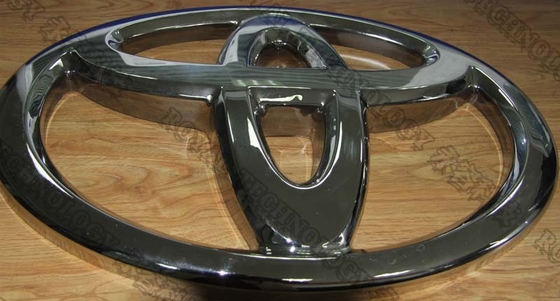

• Zastosowania: panel PC do lusterka aluminiowego, tablica LOGO, tablice ogłoszeniowe, PMMA, PC, ABS itp. Duże elementy dekoracyjne do osadzania filmu o wysokiej wartości odbicia.

Rodzaj:

• Orientacja pionowa, Typ kostki, drzwi przesuwne, 2 zestawy regałów.

Cechy konstrukcyjne :

• Typ kostki dla dużej pojemności.
• Solidna konstrukcja i konfiguracje wysokiej jakości

• PLC + system operacyjny z ekranem dotykowym, w pełni automatycznie / ręcznie sterować
• System szybkiej próżniowej ewakuacji
• Specjalnie zaprojektowana struktura systemu stelaży ułatwiająca ładowanie / przesyłanie
• Łatwy dostęp do środowiska pracy w celu konserwacji

Specyfikacja techniczna:

• Wydajność

1. Najwyższe ciśnienie próżni: lepsze niż 5,0 × 10 ^{- 6} Torr.

2. Ciśnienie próżni roboczej: 1,0 × 10 ^{- 4} Torr.

3. Czas pompowania: od 1 atmosfery do 1,0 × 10 ^{- 4} Torr ≤3 minuty (temperatura pokojowa, sucha, czysta i pusta)

4. Materiał metalizujący (parowanie): Al, Cr, Sn, Ti, SS, Cu ... itd.

5. Model operacyjny: Pełny automatycznie / Semi-Auto / Ręcznie

• Struktura

Maszyna do powlekania próżniowego zawiera kluczowy system wymieniony poniżej:

1. Komora próżniowa

1.1 Rozmiar: Długość wewnętrzna: 6600 mm

Wewnętrzna wysokość: 3800 mm

Wewnętrzna szerokość: 1300 mm

1.2 Materiał: komora próżniowa: stal miękka SS41

Drzwi i kołnierze: stal miękka SS41

Struktura wzmacniająca komorę: stal miękka SS41, z lakierowaną obróbką powierzchni wykończeniowych.

Podwozie komorowe SS41 ze stali miękkiej z lakierowaną obróbką powierzchni wykończeniowej.

1.3 Osłona przeciw parowaniu: SUS304

1.4 Okno widoku: na drzwiach komory

1,5 próżniowy komorowy zawór odpowietrzający (w tym tłumik)

1.6 Drzwi: stal miękka SS41

2. Zgrubny system pompowania próżniowego (pakiet pompy wspomagającej)

3. System wysokiego podciśnienia (pompa dyfuzyjna + urządzenie do wychwytywania zimna)

4. Elektryczne sterowanie i system operacyjny - PLC + ekran dotykowy

4.1 Obwód główny: brak bezpiecznika, przełącznik elektromagnetyczny, C / T w typoszeregu

4.2 Moc parowania

4.3 System kontroli parowania

4.4 System operacyjny: ekran dotykowy + PLC, kontrola receptury i rejestracja danych, automatyczne wyłączanie, automatyczne opróżnianie, automatyczne powlekanie

4.5 System pomiaru ciśnienia próżniowego

Wskaźnik próżni: wskaźnik Pirani + Penning

Miernik termoelektryczny: 760 Torr ~ 5 * 10 ^{- 4} Torr

4.6 System alarmowy: Ciśnienie sprężonego powietrza, przepływ wody chłodzącej, niewłaściwe działanie

4.7 Wskaźnik obciążenia mocy: wskaźnik napięcia i wskaźnik prądu obciążenia

5 . System osadzania

5.1 Źródło parowania wolframu

5.2 Przewody Cr / Al

6. Podsystem

6.1 Sterowanie zaworem sprężonego powietrza

6.2 System wody chłodzącej: rura doprowadzająca wodę i system zaworu przełączającego

6.3 Polycold (-120 ~ -145 ℃) Brooks Cryopump dla opcji.

7. Środowisko pracy

Sprężone powietrze: 5 ~ 8kg / cm2

Woda chłodząca: temperatura wody: 20 ~ 25 ℃, 200 litrów / min,
Ciśnienie wody: 2 ~ 3 kg / cm2,

Moc: 3 fazy 380 V 50 Hz (60 Hz), 300 kVA

Obszar instalacji: (L * W * H) 15000 * 6800 * 4800 mm

Wydech: odpowietrznik do pomp mechanicznych

Czyszczenie pokoju jest wysoce zalecane

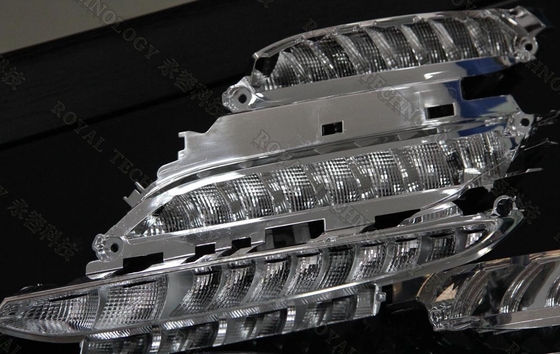

Królewska technologia opracowała i zbudowała całe łańcuchy dostaw dla usług metalizowania PVD kartonu samochodowego. Od projektowania form i produkcji form, procesu termicznego formowania próżniowego, utwardzania UV powłokami bazowymi / górnymi; Metalizowanie chromowania PVD do montażu oświetlenia LED, jesteśmy w stanie dostarczyć gotowe rozwiązania do powlekania.

Jeśli potrzebujesz niestandardowego systemu powłok, podziel się swoimi przemyśleniami i pomysłami z naszym zespołem. Nie zapomnij przesłać specyfikacji produktów, będziemy wspólnie pracować nad wyborem najlepszych rozwiązań.
