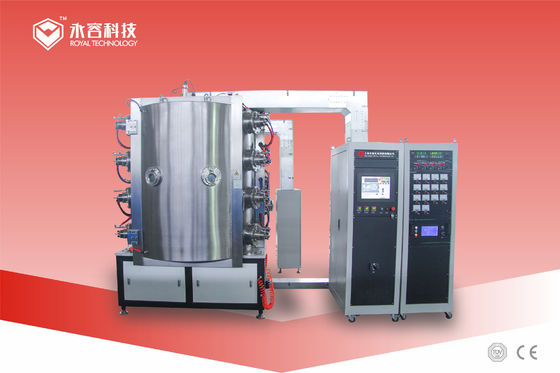

Maszyna do powlekania / powlekania jonowego PVD, maszyna do powlekania cienkowarstwowego
PODANIE

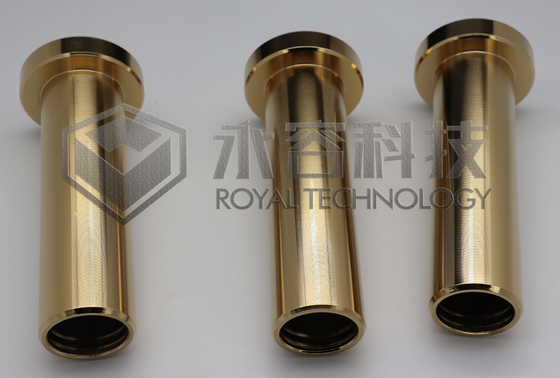

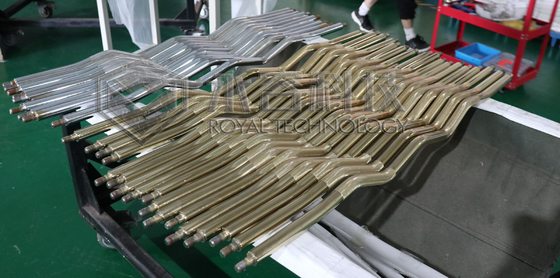

Może być stosowany do powlekania folii metalowej, azotku tytanu, węglika tytanu i azotku cyrkonu, azotku chromu i tytanu, niklu, chromu, miedzi i innych związków, wielowarstwowej folii supertwardej, folii tytanowej domieszkowanej azotem i folia stopowa (TiN, TiC, TiCN, TiAlN, CrN, Cu, Au, Al2O3 i inne folie dekoracyjne itp.) i w bardzo krótkim czasie do zakończenia całego procesu obróbki, jest to wysoce wydajne wielofunkcyjne urządzenie do powlekania.

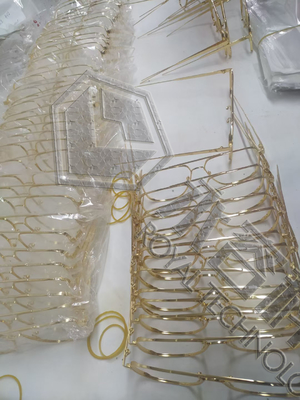

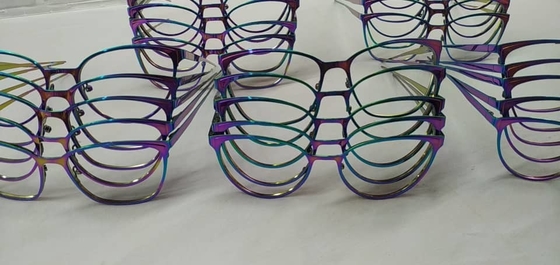

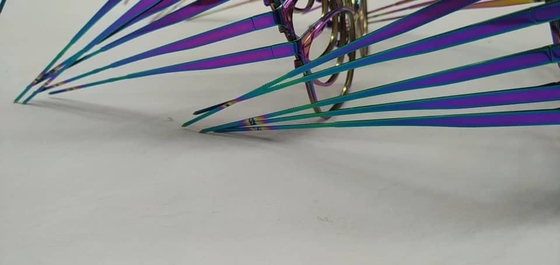

Ta maszyna jest szeroko stosowana w dziedzinie powłok dekoracyjnych do stali nierdzewnej, płytek ceramicznych / kubków, komputerów, telefonów komórkowych, zegarków i biżuterii, urządzeń sanitarnych, AGD, produktów hotelowych itp.
FUNKCJE
Charakteryzuje się niezawodną pracą, dobrą powtarzalnością i konsystencją, szybkim tempem osadzania, wysoką przyczepnością, cienką warstwą filmu itp. Powłoka powlekająca jest gęsta i twarda przy niskim współczynniku tarcia, aby zachować gładkość oryginalnej powierzchni przedmiotu obrabianego, dobrą elastyczność, trudną do złamać i upaść.
Wyposażenie umożliwia pełną automatyzację technologii powlekania.Wykorzystuje technikę powlekania próżniowego do powlekania powierzchni materiału podstawowego.Ma cechy niskiego kosztu, wysokiego wskaźnika kwalifikacji, zielonej ochrony środowiska itp.
Modele maszyn do powlekania cienkowarstwowego
Model |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||
Rozmiar wewnętrzny komory | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||
Rodzaj zasilania | Zasilanie łuku, zasilacz żarnika, zasilacz impulsu polaryzacji | ||||||||
Budowa komory próżniowej | Pionowa konstrukcja drzwi przednich, tylny układ wydechowy i dwuwarstwowa komora chłodzenia wodą | ||||||||
Materiał komory próżniowej | stal nierdzewna 304/316L | ||||||||
Najwyższa próżnia | 6,0x10-4Pa (rozładunek, czyszczenie, suszarnia) | ||||||||
Prędkość pompowania próżniowego | od atmosfery do 8,0*10-3Pa ≤15 minut | ||||||||
System pompowania próżniowego | Pompa dyfuzyjna lub pompa molekularna + pompa Roots + pompa mechaniczna + pompa utrzymująca (konkretny model można wybrać zgodnie z wymaganiami klienta) |
||||||||
Źródło łuku | 6 jednostek lub 8 jednostek |
8 jednostek lub 10 jednostek |
10 jednostek lub 12 jednostek |
14 jednostek lub 16 jednostek |
16 jednostek lub 18 jednostek |
||||
Zasilanie polaryzacji | 20 kW/zestaw | 20 kW/zestaw | 30 kW/zestaw | 40 kW/zestaw | 50 kW/zestaw | ||||
Model jazdy | Planetarny obrót i obrót, regulacja prędkości o zmiennej częstotliwości (sterowalne i regulowane) |
||||||||
System grzewczy | Kontrolowane i regulowane od temperatury pokojowej do 450°C (regulacja temperatury PID) |
||||||||
MFC | 3-ścieżkowy lub 4-ścieżkowy system kontroli i wyświetlania przepływu gazu procesowego, selektywny automatyczny system gazowania | ||||||||
System chłodzenia | Tryb chłodzenia z obiegiem wody, wieża ciśnień chłodzących lub przemysłowa chłodnica wody lub system głębokiego chłodzenia.(Dostarczane przez klientów) | ||||||||
Tryb sterowania | Ręczny/automatyczny tryb integracji, obsługa ekranu dotykowego, sterowanie PLC lub komputerem | ||||||||
Całkowita moc | 30KW | 35KW | 45KW | 60KW | 75KW | ||||
Alarm i ochrona | Alarm niedoboru wody, nadmiernego prądu i przepięcia, obwodu otwartego i innych nienormalnych stanów pomp, celów i tak dalej oraz wykonaj odpowiednie środki ochronne i funkcję blokady elektrycznej | ||||||||
Obszar wyposażenia | Szer.2.5m * Dł.3.5m | W3m*L4m | W4m*L5m | Szer.4,5m * Dł.6m | Szer.5m * Dł.7m | ||||
Inne parametry techniczne | Ciśnienie wody ≥ 0,2 MPa, temperatura wody ≤ 25 ° C, ciśnienie powietrza 0,5-0,8 MPa | ||||||||
Uwagi | Specyficzną konfigurację urządzeń do powlekania można zaprojektować zgodnie z wymaganiami procesowymi produktów do powlekania |
