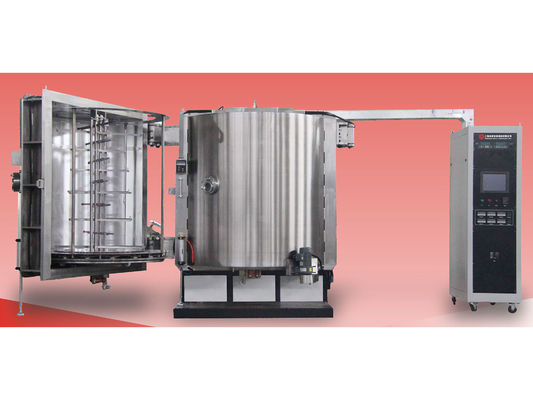

Maszyna do metalizowania próżniowego tworzyw sztucznych, Depozycja folii o wysokim odbiciu, Depozycja odblaskowa oświetlenia
Wprowadzenie:
Firma Royal Technology zaprojektowała, wyprodukowała i zainstalowała ponad 100 zestawów systemów powlekania parowania termicznego na całym świecie, obejmujących różnorodne zastosowania i branże, takie jak:
Wykończenia zewnętrzne/wewnętrzne z tworzyw sztucznych do pojazdów
Oświetlenie pojazdów i jego części
Reflektory oświetlenia LED przeznaczone do użytku komercyjnego, przemysłowego i mieszkalnego
Opakowania kosmetyczne
Pozostałe wyroby szklane
Produkty elektroniczne
Filmy EMI Shilding i NCVM
Części do zabawek i artykuły sportowe
Urządzenia gospodarstwa domowego do prania i różne akcesoria do mebli
Mody, zegarków
Aby wymienić tylko kilka, w wielu innych obszarach procesy metalizacji próżniowej PVD nadal są stosowane i rozwijane w przemyśle powłok.
Proces metalizowania PVD nadaje obiektom bardzo błyszczący, odbijający, metalowy wygląd, który może być w różnych kolorach.
Proces metalizacji próżniowej PVD:
Przedmioty pracy są ładowane na satelity, które następnie są mocowane na systemie stojaków.
Zamknięcie drzwi komory (nr 1) i uruchomienie automatycznego procesu z programem HMI
Operator rozładujący/ładowujący elementy robocze dla drugiej drzwi (nr 2)
Po zakończeniu procesu automatycznej metalizacji, proces wentylacji i otwarcie drzwi nr.1Zamknij drzwi nr 2 i powtórz cykle.
Cały proces jest szybki i znacznie poprawia jakość i piękno materiałów.
Wysoka wydajność, oszczędność czasu eksploatacji, koszty produkcji są gwałtownie obniżane.
System metalizujący Royal Technology jest dostępny zarówno w kierunku pionowym, jak i poziomym.
Komory są wykonane w kształcie cylindrycznym i sześciennym.
Wykorzystujemy materiał ze stali nierdzewnej do produkcji i najlepsze komponenty na rynku światowym dla wysokiej jakości i niezawodności maszyn produkowanych przez Royal Technology.Planetarny układ rotacyjny zapewnia doskonale jednolite powłoki.
Specyfikacja techniczna:
| Opis | RTEP1000 | RTEP1418 | RTEP1616 | RTEP1820 | |
| Izba składania zeznań | mm | φ1000 x H1000 |
φ1400 x H1800
|
φ1600 x H1600 |
φ1800 x H2000
|
| Struktura drzwi | zestaw | 1 | 2 | 2 | 2 |
| Źródła parowania | sztuk | 16 | 20 ~ 28 | 24 | 32 |
| Liczba satelitów | sztywki | 6 | 6,8 | 6,8,10 | 6,8,10, 12 |
| Efektywny obszar powłoki | mm | φ250 *6*H700 |
φ370*6*H1500 φ300*8*H1500 |
φ440*6*H1300 φ350*8 *H1300 φ300*10 *H1300 |
φ500*6*H1700 φ400*8*H1700 φ340*10*H1700 φ290*12*H1700 |
| Czas cyklu | Min. | 10 ~ 12 | 15 | 15 | 15 ~ 20 |
| Wyposażenie w oparciu o odparowanie | kVA | 20 | 30 | 35 | 40 |
| Zasilanie do oczyszczania plazmy |
kVA
|
7 | 10 | 10 | 10 |
| Najwyższa próżnia | 8.0*10- 4Ojcze. | ||||
| Prędkość pompowania | od atm do 9,0×10-3Pa≤10 minut (w temperaturze pokojowej, czyste i rozładowywane) | ||||
| Pojemność pompy tłokowej obrotowej | L/S | 70 | 150 | 150 | 150 * 2 |
| Pojemność pompy korzeniowej | L/S | 300 | 600 | 600 | 1200 |
|
Pojemność pompy dyfuzyjnej (z zimną pułapką) |
L/S | 6000 | 8000 | 8000 | 2*8000 |
| Pojemność pompy | L/S | 15 | 30 | 30 | 70 |
| Przybliżona moc maksymalna | KW | 50 | 75 | 75 | 110 |
|
Przybliżona średnia moc
|
KW | 25 | 35 | 35 | 60 |
| Przybliżona waga | KG | 4500 | 7300 | 9000 | 11000 |
| Odcisk stóp (LxWxH) | mm | 3000*3000*2200 | 5000*4000*3500 | 6000*5500*3200 | 6500*6000*3800 |
Uwaga: konfiguracja maszyny dedykowana wymaganiom klienta, konstrukcja i warsztat
Wsparcie planu układu z Royal Tech.
Proszę skontaktować się z nami, aby uzyskać więcej informacji, Royal Technology ma zaszczyt dostarczyć Państwu całkowite rozwiązania powłoki.
Wyposażenie do metalizacji próżniowej PVD - parowanie cieplne...Pobierz broszurę, kliknij tutaj.
