Maszyna do osadzania metalu w wysokiej próżni, urządzenie do wyświetlania śladów palców w badaniach sądowych

Zalety projektowania

1. Przenośna konstrukcja z kompaktowym śladem
2. System bezchłodzący wodą, wymagane środowisko pracy to tylko zasilanie elektryczne: 1Ph, 220V 50Hz, 60A;
3. Wielkie okno widzenia do kontroli procesu parowania, z oknem kwarcowym do 400 mm;
4. Mocny system pompowania próżniowego do szybkiego cyklu procesu powlekania: wysokiej turbo pompy molekularnej, dostępna do montażu w dowolnym kierunku; wyposażona w jedną dużą objętość dwustopniowej pompy obrotowej.
   5Niskie koszty eksploatacji i utrzymania.
   6Elastyczna obsługa oparta na urządzeniu HMI: strona przetwarzania, strona zapisu krzywej, strona alarmu, strona konserwacji itp.




   Specyfikacje techniczne

   Wydajność

   1. Ostateczne ciśnienie próżni: lepsze niż 9,0*10-5 Pa;
   2Ciśnienie próżni roboczej: 6,0*10-3 Pa ~ 9,0*10-3 Pa;

   3Ciśnienie próżni bazowej: 3,0*10-4 Pa

5. Czas pompowania: od 1 atm do 9,0×10-3 Pa≤15 minut (temperatura pokojowa, komora sucha, czysta i pusta)
6. Źródło osadzenia: odparowanie włókien z płyt wolframowych
7. Model działania: całkowicie automatycznie / półautomatycznie / ręcznie
8. Materiały depozytowe: cynk, srebro, złoto, aluminium itp.

9. Struktura

   Maszyna do powlekania próżniowego zawiera kluczowy komplet systemu wymieniony poniżej:

10. Komora próżniowa
    1.1 Rozmiar: Wewnętrzna szerokość: 450 mm, Głębokość: 450 mm

11. Wysokość wewnętrzna: 500 mm

    1.2 Materiał: komora próżniowa SUS304

    Włókiennicze i kołnierze drzwiowe SUS304

    Komora wzmocniona: SUS304

    Podwozie komory SS41 ze stali miękkiej z malowaną powierzchnią wykończenia.

    1.3 Osłona odparowująca: SUS304

    1.4 Okno widokowe: na drzwiach komory, materiał kwarcowy.

    1.5 Zawór wentylacyjny komory próżniowej (włączając tłumik)

12. System pompowania próżniowego

13. System pompowania próżniowego: pompa obrotowa 2-stopniowa - 1 zestaw

    System pompowania pod wysoką próżnią: zestaw Turbo Molecular Pump-1

    3Elektryczny system sterowania i obsługi - PLC + ekran dotykowy

    Obwód główny: wyłącznik wyłącznika bez bezpiecznika, wyłącznik elektromagnetyczny, C/T w serii

14. Moc odparowania 1 zestaw
15. System sterowania parowaniem

16. 5.1 System operacyjny: ekran dotykowy + PLC, sterowanie recepturami i rejestrowanie danych, automatyczne wyłączenie, automatyczna ewakuacja, automatyczne powłoki

17. System pomiarowy

18. 6.1 Ciśnienie próżniowe: pomiar próżniowy: Pirani + pomiar Penning + pomiar próżniowy pełnego zakresu

    7System alarmowy: ciśnienie sprężonego powietrza, przepływ wody chłodzącej, nieprawidłowe działanie;

    Wskaźnik obciążenia mocy: wskaźnik napięcia i wskaźnik obciążenia prądu

19. System depozytowania

20. 8.1 Źródło osadzenia: tablica wolframowa

    8.2 Materiał osadzania: cynk, aluminium, srebro, złoto

21. Środowisko pracy

22. 9.1 Jednofazowa, 220V 50Hz ((60Hz), 5KW

    9.2 Obszar instalacji: (L*W*H) 2000*1000*2300mm

    9.3 Wydechy: wentylacja pomp mechanicznych

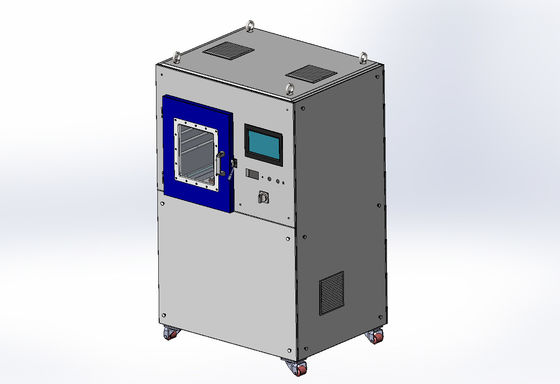

    Układ -Przenośna maszyna do parowania cieplnego



Jeśli zainteresowałbyś się tym tematem, skontaktuj się z nami w celu uzyskania dalszych informacji.

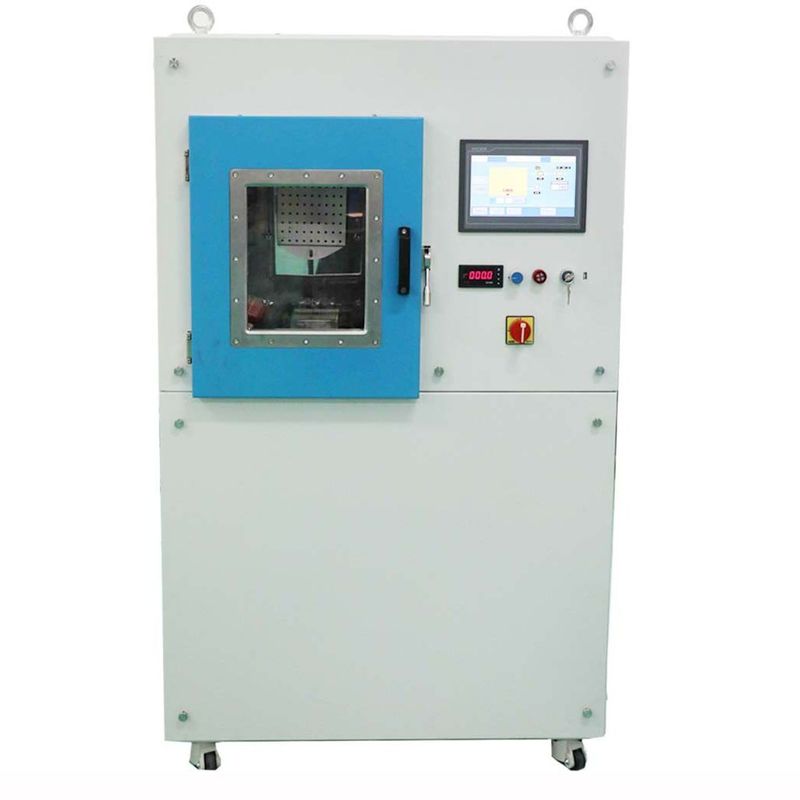

Wnętrze
