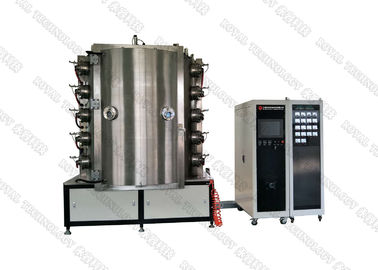

Muilti Arc Ion PVD Próżniowa maszyna do powlekania / Arc Vacuum PVD Plating Unit
Maszyna do powlekania próżniowego z wieloma łukami do powlekania kolorami dekoracyjnymi na różnych materiałach podłoża, takich jak: stop cynku, stop metalu, podłoża ze stali nierdzewnej, ceramika, druty szklane itp.
Główne elementy Muilti Arc Ion PVD próżniowej maszyny do powlekania to: źródła łuku katodowego, zasilacz łuku i zasilacz polaryzacji. Udoskonaliliśmy te elementy, aby uzyskać doskonałą jakość wykończenia końcowego powłoki i zapewnić stabilność maszyny.
Katodowy zasilacz łukowy ma modele DC i pulsacyjne, stabilny prąd łuku; dokładna kontrola prądu z niskim przekroczeniem.
Poza tym cała konstrukcja jednostki lakierniczej umożliwia długi, nieprzerwany czas pracy.
1. Struktura: komora osadzania, pompy próżniowe, źródła łuku, wrzeciono i podnośnik, konstrukcja przyrządów, ogrzewanie i chłodzenie, woda i gaz (dystrybucja), elektryczne systemy sterowania i eksploatacji itp.
2. Kolory powłok: złoty, czarny, brązowy, szary, dym, chromowanie, różowe złoto, tęcza itp
3. Właściwości powłok: TiN, TiC, ZrN, CrN, TiAlN, o jasnych kolorach, silnej przyczepności i doskonałej ochronie przed zarysowaniem, szybkim osadzaniem, dobrą dyfrakcją.
Dekoracja łuku Modele cienkowarstwowych powłok
Model | RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||
| Komora Rozmiar wewnętrzny | 900 x 1100 mm | 1000 x 1200 mm | 1250 x 1350 mm | 1400 x 1600 mm | 1600x1600mm | ||||
| Rodzaj zasilania | Zasilacz łukowy, żarnikowy, zasilacz impulsowy | ||||||||
| Struktura komory próżniowej | Pionowa konstrukcja drzwi przednich, tylny układ wydechowy i dwuwarstwowa komora chłodzenia wodą | ||||||||
| Materiał komory próżniowej | stal nierdzewna 304 / 316L | ||||||||
| Najwyższa próżnia | 6,0x10 -4 Pa (rozładunek, czysta, komora susząca) | ||||||||
| Prędkość pompowania próżniowego | od atmosfery do 8,0 * 10-3 Pa ≤15 minut | ||||||||
| System pompowania próżniowego | Pompa dyfuzyjna lub pompa molekularna + pompa Rootsa + pompa mechaniczna + pompa trzymająca (konkretny model można wybrać zgodnie z wymaganiami klienta) | ||||||||
| Źródło łuku | 6 jednostek lub 8 jednostek | 8 jednostek lub 10 jednostek | 10 jednostek lub 12 jednostek | 14 jednostek lub 16 jednostek | 16 jednostek lub 18 jednostek | ||||
| Zasilacz polaryzacyjny | 20 kW / zestaw | 20 kW / zestaw | 30 kW / zestaw | 40 kW / zestaw | 50 kW / zestaw | ||||
| Model jazdy | Rewolucja i obrót planetarny, regulacja prędkości zmiennej częstotliwości (kontrolowane i regulowane) | ||||||||
| System grzewczy | Regulowany i regulowany od temperatury pokojowej do 450 ° C (Kontrola temperatury PID) | ||||||||
| MFC | 3-ścieżkowy lub 4-ścieżkowy system kontroli i wyświetlania przepływu gazu procesowego, selektywny automatyczny system gazowania | ||||||||
| System chłodzenia | Tryb chłodzenia z obiegiem wody, wieża chłodnicza lub przemysłowa chłodnica wodna lub system głębokiego chłodzenia. (Dostarczone przez klientów) | ||||||||
| Tryb sterowania | Tryb integracji ręcznej / automatycznej, obsługa ekranu dotykowego, sterowanie PLC lub komputerem | ||||||||
| Całkowita moc | 30 kW | 35 kW | 45 kW | 60 kW | 75 kW | ||||
| Alarm i ochrona | Alarmuj niedobór wody, przetężenie i przepięcie, przerwę w obwodzie i inne nieprawidłowe warunki pomp, celów itp. I zastosuj odpowiednie środki ochronne i funkcję blokady elektrycznej | ||||||||
| Obszar wyposażenia | W2,5 m * L3,5 m | W3m * L4m | W4m * L5m | W4,5m * L6m | W5m * L7m | ||||
| Inne parametry techniczne | Ciśnienie wody ≥0,2 MPa, temperatura wody ≤25 ° C, ciśnienie powietrza 0,5-0,8 MPa | ||||||||
| Uwagi | Specyficzną konfigurację sprzętu do powlekania można zaprojektować zgodnie z wymaganiami procesowymi dotyczącymi produktów do powlekania | ||||||||
Skontaktuj się z nami, aby uzyskać więcej specyfikacji, Royal Technology ma zaszczyt zaoferować kompleksowe rozwiązania w zakresie powłok.
