Klamka drzwiowa Maszyna do powlekania jonowego :
1. Komora próżniowa jest pionowa z jednymi otwartymi drzwiami, producent stali nierdzewnej 304, średnica wewnętrzna komory próżniowej od φ800 mm do Φ 2200 mm;
2. System próżniowy z obrotową pompą łopatkową, pompą Rootsa i pompami dyfuzji oleju lub konstruowaniem pompy molekularnej;
3. System powłok wykorzystuje magnetyzm o częstotliwości pośredniej 1-2 do sterowania źródłem mocy rozpylania, ma 1-2 pary niezrównoważonego magnetyzmu do kontrolowania celu i ma 6-40 źródeł łuku.
4. Wysokowydajne źródło prądu o zmiennym impulsie;
5. System zgazowania wykorzystuje produkowany w kraju lub importowany gazowy przepływomierz masowy, miernik kontroli ilości gazu (demonstracyjny);
6. Obwód elektryczny elektrycznie sterowanego systemu jest przeciążony, odcina dopływ wody, umiera akustyczno-optyczny alarm;
7. System sterowania (ekran dotykowy + PLC), szczegółowy parametr wyświetlania w czasie rzeczywistym, całkowicie automatyczne sterowanie całym procesem produkcyjnym i automatyczny parametr technologiczny pamięci

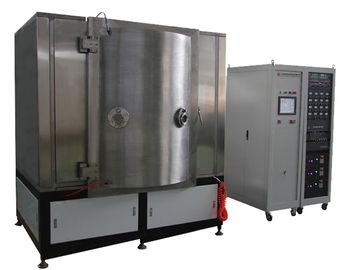

Dane techniczne maszyny do powlekania jonowego klamki drzwi
| 1. Komora | Struktura cylindryczna | Otwór z przodu, stal nierdzewna (S304), Grubość: 14 mm, proces ciągnienia drutu metalowego na powierzchni. Pokrywa górna i piwnica: 30 mm Metoda chłodzenia: woda, częściowo podwójne warstwy. | 3. System kontroli i obsługi | PLC + Kolorowy ekran dotykowy + Auto / Półautomatyczny / Ręcznie | |||||||
| Maksymalne ciśnienie | 7,0 × 10-4 Pa (bez obciążenia, pusta komora w temperaturze pokojowej) | Liczne blokady bezpieczeństwa do ochrony operatorów i sprzętu (woda, prąd itp.) | |||||||||
| Wyciek | Mniej niż 0,6 Pa w 1 godzinę po wyłączeniu urządzenia | Automatyzacja i kontrola procesów; Rejestrowanie danych procesowych i receptur | |||||||||
| Czas wypompowania | Od 1 atm do 2x10-2Pa ≤ 15 minut (bez obciążenia, pusta komora w temperaturze pokojowej) | Platforma logowania administratora | |||||||||
| Wewnętrzny rozmiar | φ1400 × 1600 (H) mm | System automatycznego wyłączania | |||||||||
| 2. System osadzania powłoki | System rotacyjny | Struktura planetarna | 4. Dostawy mediów (dostarczone przez użytkownika) | Zbierz przestrzeń | 20 m2 * 2,8 m wysokości | ||||||
| Specyfikacja szafy | Max. Obciążenie podłoża: 150 kg; Prędkość: 1-8 obr./min (regulowana) Ekskluzywna konstrukcja firmy Vakia zapewniająca formalność i stabilność powłok. Pręty planetarne Ilość : CAC416, 12 prętów x Φ130 mm jest standardem | Zaopatrzenie w wodę i gaz | 1.Woda 1) Zużycie wody: 0,2-0,3 MP / CM2 2) Przepływ wody: ≥10L / min 3) Temperatura wody: ≤25 ℃ 2. Gaz: C2H2, O2, Ar, N2, (> 99,99%) | ||||||||
| Pompy próżniowe | 1x Rotacyjna tłokowa pompa próżniowa (mechaniczna) 1x Rotacyjna łopatkowa pompa próżniowa (trzymająca) 1x Pompa próżniowa Rootsa 1x Pompa dyfuzyjna | Zasilacz | 3 fazy, AC380V ± 5% 50 Hz wire Przewód uziemiający: ＜ 3 Ω | ||||||||
| Źródła osadzania | Katodowy sterowany łuk kołowy: 14 zestawów, wymiary: φ100 × 40mm Ekskluzywny design firmy Vakia | Kompresor powietrza | ≥7,5P | ||||||||
| Ogrzewanie | grzejniki, do 300 ℃. | Pojemnik na powietrze | ≥2m³ | ||||||||
| Przepływomierze masowe gazu | (Ar, N2, C2H2, O2) Argon, azot i etyna, tlen, 4 kanały | Agregat wody | 15 szt | ||||||||

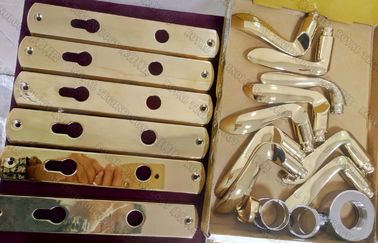

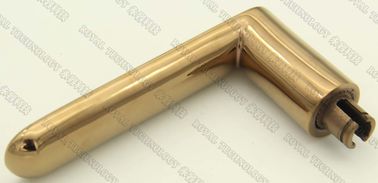

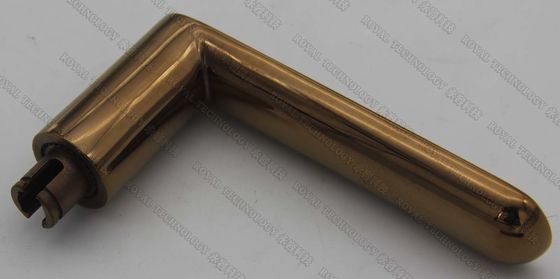

Metalowe klamki są zwykle wykonane z Zamak (stop cynku) lub stopu aluminium, dlatego ważne jest, aby uzyskać piękne wykończenie w różnych kolorach. Technologia PVD Ion Plating została tak dobrze wykorzystana w tym zastosowaniu. Po odpowiedniej obróbce wstępnej powierzchni przed powlekaniem PVD, takiej jak polerowanie, szczotkowanie lub piaskowanie; system poszycia PVD daje różne kolory PVD: złoty, czarny, brązowy, szary, chrom, różowe złoto itp.
Osadzane folie to czysty metal lub wiele warstw, takich jak TiN, TiC, ZrN, CrN, TiAlN, o jasnych kolorach, silnej przyczepności i doskonałej ochronie przed zarysowaniami, szybkiej szybkości osadzania, dobrej dyfrakcji.
Skontaktuj się z nami, aby uzyskać więcej specyfikacji, Royal Technology ma zaszczyt zaoferować kompleksowe rozwiązania w zakresie powłok.
