Cyna PVD Cyna Jednostka odparowywania termicznego, Sn PVD Urządzenia do osadzania próżniowego
1 zestaw
MOQ
negotiable
Cena £
Tin PVD Tin Thermal Evaporation Coating Unit, Sn PVD Vacuum Deposition Equipment
cechy Galeria opis produktu Poprosić o wycenę
cechy
Podstawowe informacje
Miejsce pochodzenia: Made in China
Nazwa handlowa: ROYAL
Orzecznictwo: CE certification
Numer modelu: RTEP
High Light:

thermal evaporation unit

,

thermal evaporation equipment

Zapłata
Szczegóły pakowania: Standard eksportowy, pakowany w nowe skrzynki / kartony, odpowiedni do transportu na dalekie odległo
Czas dostawy: 8 ~ 12 tygodni
Zasady płatności: L / C, T / T, D / A, D / P
Możliwość Supply: 12 zestawów miesięcznie
specyfikacje
Izba: Orientacja pionowa, 2-drzwiowa
Źródło osadzania: żarnik wolframowy, płyta wolframowa kosz wolframowy, tygiel itp.
Materiały do ​​osadzania: Tin Sn, aluminium, złoto, srebro, chrom, miedź, ind, tlenek cyny indu, nikiel
Aplikacje: Wyroby z tworzyw sztucznych, wyroby miedziane itp. Meble, deski rozdzielcze, gałki, guziki, tabliczk
Lokalizacja fabryki: Miasto Szanghaj, Chiny
Lokalizacja fabryki: Miasto Szanghaj, Chiny
Serwis na całym świecie: Poland - Europe; Polska - Europa; Iran- West Asia & Middle East, Turkey, India,
Serwis na całym świecie: Poland - Europe; Polska - Europa; Iran- West Asia & Middle East, Turkey, India,
Usługi szkoleniowe: Obsługa maszyny, konserwacja, proces powlekania Przepisy, program
Gwarancja: Ograniczona gwarancja 1 rok za darmo, całe życie na maszynę
OEM i ODM: dostępne, wspieramy projekt i produkcję na zamówienie;
opis produktu

Powłoka PVD Tin Sn, osadzanie próżniowe cyny w celu zapobiegania utlenianiu

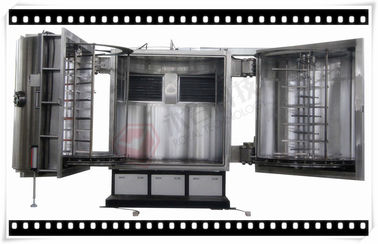

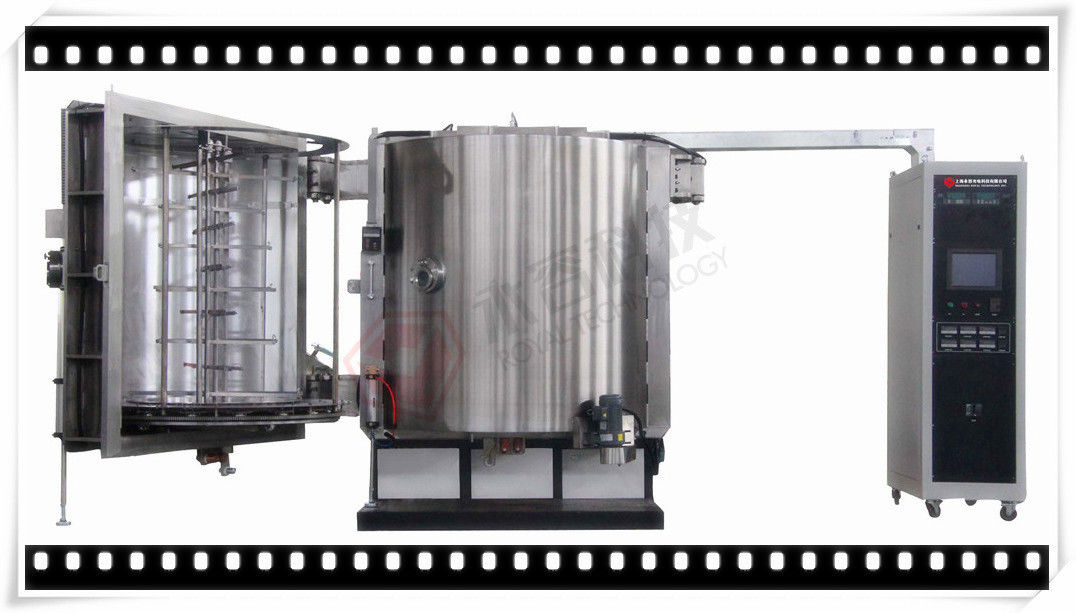

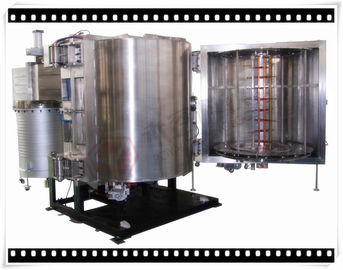

2-drzwiowy pionowy sprzęt do metalizacji próżniowej

Podsumowanie:

Dwudrzwiowa pionowa maszyna metalizująca PVD RTEP1616 to ustandaryzowany model opracowany przed 8 laty. Odkurzacz termiczny do powlekania próżniowego jest szeroko stosowany w przemyśle motoryzacyjnym, reflektorach do oświetlenia samochodów, chromowaniu samochodów; audio i różne produkty w zakresie struktury 3D, takie jak: aparaty fotograficzne, komputery, smartfony, zegary i zegarki, zabawki i produkty sportowe, zastawa stołowa, wyroby sanitarne, branża medyczna, TPU, ABS, PC, PP, PCV, folia PET, nylon, stop metali, szkło, ceramika itp.

Technologia:

Proces PVD (Physical Vapour Deposition) "Resistant Evaporation Depositing" jako zaawansowana technologia powlekania, zastępująca tradycyjną metodę obróbki powierzchniowej metodą elektrolityczną. Źródła odparowania: z żarnikiem wolframowym, koszem, łódkami i tyglem itp. Przez bezpośrednie, odporne na nagrzewanie, odkładanie materiałów, które mają niższą temperaturę topnienia niż wolfram metalowy: druty Al / Cr / Ag / Cu itp.

1. Powłoki dekoracyjne: ABS, PP, PC, PET, PMMA do osadzania cienkich warstw, wysokiej odblaskowości, metalicznych powłok na zabawkach, mody i konsumpcji biżuterii, ozdób choinkowych, kulek, guzików, butów, luster.
2. Funkcjonalne powłoki ochronne: warstwa ochronna: powłoki ZrO2 na ostrzach do izolacji cieplnej, warstwy ochronne AlxOx, HMDSO, EMI i NCVM w elektronice.
3. Powłoki optyczne: powłoka antyrefleksyjna (folia AF), filtr optyczny, filtr separacji kolorów, teleskop, peryskop, mikroskop i aparat cyfrowy.

Zalety metalizacji PVD:

Wykończenia są deponowane przy użyciu przyjaznego dla środowiska procesu zielonego;
Wysoce odblaskowe, jaskrawe i jasne kolory;
Wysoka produkcja, niskie koszty, idealne rozwiązanie do masowej produkcji.

Rodzaj:

  • Orientacja pionowa, Cylinder, konstrukcja 2-drzwiowa, otwierane z przodu.

Cechy konstrukcyjne :

  • 2-drzwiowa maszyna do niezależnych operacji ładowania, większa moc wyjściowa
  • Solidna konstrukcja i konfiguracje wysokiej jakości
  • PLC + system operacyjny ekranu dotykowego, w pełni automatycznie / ręcznie sterować
  • Szybki system próżniowy
  • Objęta wzorem zastrzeżonym obrotowa konstrukcja karuzeli ułatwia ładowanie / przesyłanie
  • Łatwy dostęp do środowiska pracy w celu konserwacji


Specyfikacja techniczna:

  • Wydajność

1. Najwyższe ciśnienie próżni: lepsze niż 5,0 × 10 -6 Torr.

2. Ciśnienie próżni roboczej: 1,0 × 10 -4 Torr.

3. Czas pompowania: od 1 atmosfery do 1,0 × 10 -4 Torr≤3 minuty (temperatura pokojowa, sucha, czysta i pusta)

4. Materiał metalizujący (parowanie): Al, Cr, Sn, Ti, SS, Cu ... itd.

5. Model operacyjny: Pełny automatycznie / Semi-Auto / Ręcznie

  • Struktura

Maszyna do powlekania próżniowego zawiera kluczowy system wymieniony poniżej:

1. Komora próżniowa
1.1 Rozmiar: średnica wewnętrzna 1600 mm

Wewnętrzna wysokość: 1600 mm

1.2 Materiał: komora próżniowa SUS304 (opcja ze stali miękkiej SS41)

Drzwi i kołnierze SUS304 (opcja ze stali miękkiej SS41)

Struktura wzmacniająca komorę: stal miękka SS41, z lakierowaną obróbką powierzchni wykończeniowych.

Podwozie komorowe SS41 ze stali miękkiej z lakierowaną obróbką powierzchni wykończeniowych.

1.3 Osłona przeciw parowaniu: SUS304

1.4 Okno widoku: na drzwiach komory

1,5 próżniowy komorowy zawór odpowietrzający (w tym tłumik)

1.6 Drzwi: materiał SUS304

2. Rouling System pompowania próżniowego (pakiet pompy podpierającej)

3. System wysokiego podciśnienia (pompa dyfuzyjna + urządzenie do wychwytywania zimna)

4. Elektryczne sterowanie i system operacyjny - PLC + ekran dotykowy

4.1 Obwód główny: brak bezpiecznika, przełącznik elektromagnetyczny, C / T w typoszeregu

4.2 Moc parowania: 35 kVA

4.3 System kontroli parowania

4.4 System operacyjny: ekran dotykowy + PLC, kontrola receptury i rejestracja danych, automatyczne wyłączanie, automatyczne opróżnianie, automatyczne powlekanie

4.5 System pomiaru ciśnienia próżniowego

Wskaźnik próżni: wskaźnik Pirani + Penning

Wskaźnik termoelektryczny: 760 Torr ~ 5 * 10 -4 Torr

4.6 System alarmowy: Ciśnienie sprężonego powietrza, przepływ wody chłodzącej, niewłaściwe działanie

4.7 Wskaźnik obciążenia mocy: wskaźnik napięcia i wskaźnik prądu obciążenia

5 . System osadzania

5.1 Źródło parowania wolframu

5.2 Materiały do ​​termicznego odparowania: druty, pierścienie, pręty itp.

6. Podsystem

6.1 System sterowania zaworem sprężonego powietrza

6.2 System wody chłodzącej: rura doprowadzająca wodę i system zaworu przełączającego

6.3 Polycold (-120 ~ -145 ℃) Brooks Cryopump dla opcji.

  • RTEP1616 Układ Metalizatora Próżniowego

  • Środowisko pracy

Sprężone powietrze: 5 ~ 8kg / cm2

Woda chłodząca: temperatura wody: 20 ~ 25 ℃, 200 litrów / min,
Ciśnienie wody: 2 ~ 3 kg / cm2,

Moc: 3 fazy 380 V 50 Hz (60 Hz), 140 kVA

Obszar instalacji: (L * W * H) 6500 * 5500 * 2700 mm

Wydech: odpowietrznik do pomp mechanicznych

Inne modele 2-drzwiowych pionowych urządzeń do metalizacji próżniowej :

Modele

Rozmiar (mm)

Komora wewnętrzna

Jigowanie podłoża (szt.) Moc parowania (kVA) Osocze (kVA) Czas cyklu Energia elektryczna
RTEP1012 Φ1000xH1200 6,8,10 20 7 10 '~ 15' zależy od produktu 3Phase / AC380V, 50HZ
3Ph, 220 do 440 V, 60 Hz
RTEP1416 Φ 1400xH1600 6, 8,16 30 7
RTEP1418 Φ 1400xH1800 6,16 35 10
RTEP1616 Φ 1600xH1600 8.16 35 10
RTEP1618 Φ 1600xH1800 8.16 35 10
RTEP1820 Φ 1800xH2000 6 40 10
RTEP2022 Φ2000xH2200 10,12,16 40 10

Prosimy o kontakt w celu uzyskania dalszych specyfikacji, Royal Technology ma zaszczyt dostarczyć Państwu kompleksowe rozwiązania w zakresie powłok.
