PVD MF / DC Napylarka magnetronowa na sztućcach, Elementy elektroniczne ze stali nierdzewnej
Aparaty do napylania magnetronowego z magnesami / magnesami, napylanie PVD na sztućce, komponenty elektroniczne ze stali nierdzewnej
Podsumowanie: odparowanie łukowe PVD doskonale łączy się z technologią rozpylania MF, generuje wysokiej jakości funkcjonalne i estetyczne powłoki na powierzchni produktów.
Dlaczego rozpylanie MF?
W porównaniu z rozpylaniem DC i RF, rozpylanie o średniej częstotliwości stało się główną techniką rozpylania cienkowarstwowego do masowej produkcji powłoki, w szczególności do nakładania powłok dielektrycznych i nieprzewodzących powłok filmowych na powierzchnie, takie jak powłoki optyczne, panele słoneczne, wiele warstw folia z materiału kompozytowego itp.
Zastępuje ona rozpylanie z częstotliwością radiową, ponieważ działa z częstotliwością kHz, a nie z częstotliwością MHz, co zapewnia znacznie szybszą szybkość osadzania, a także może zapobiec zatruciu docelowemu podczas nakładania cienkich warstw, jak DC.
Tarcze rozpylania MF zawsze istniały z dwoma zestawami. Stosuje się dwie katody z przełączanym prądem przemiennym pomiędzy nimi, który oczyszcza powierzchnię docelową za każdym odwróceniem, aby zmniejszyć wzrost ładunku na dielektrykach, co prowadzi do wyładowań łukowych, które mogą wyrzucać kropelki do plazmy i zapobiegać jednorodnemu wzrostowi cienkiej warstwy --- to właśnie nazywamy zatruciem docelowym.
Dzięki systemowi rozpylania MF możemy uzyskać grafitowy kolor, dane LAB: (L: 30 ~ 35). A: -0,04, B: 08
Słowa kluczowe: elektronika użytkowa PVD Powłoka dekoracyjna, dekoracja PVD ze stali nierdzewnej,
Lakierowana powłoka PVD z perłowego srebra, czarna powłoka palca, powłoka medyczna DLC,
Odporność na korozję i odporność na zużycie PVD, metalizer wysokopróżniowy.

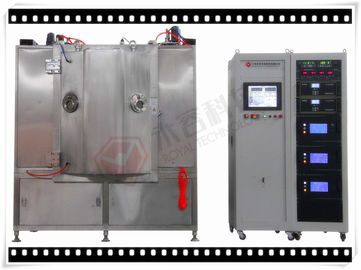

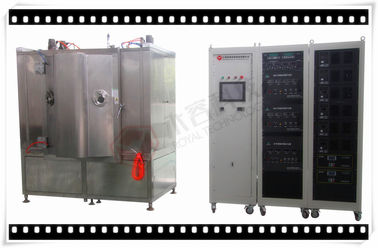

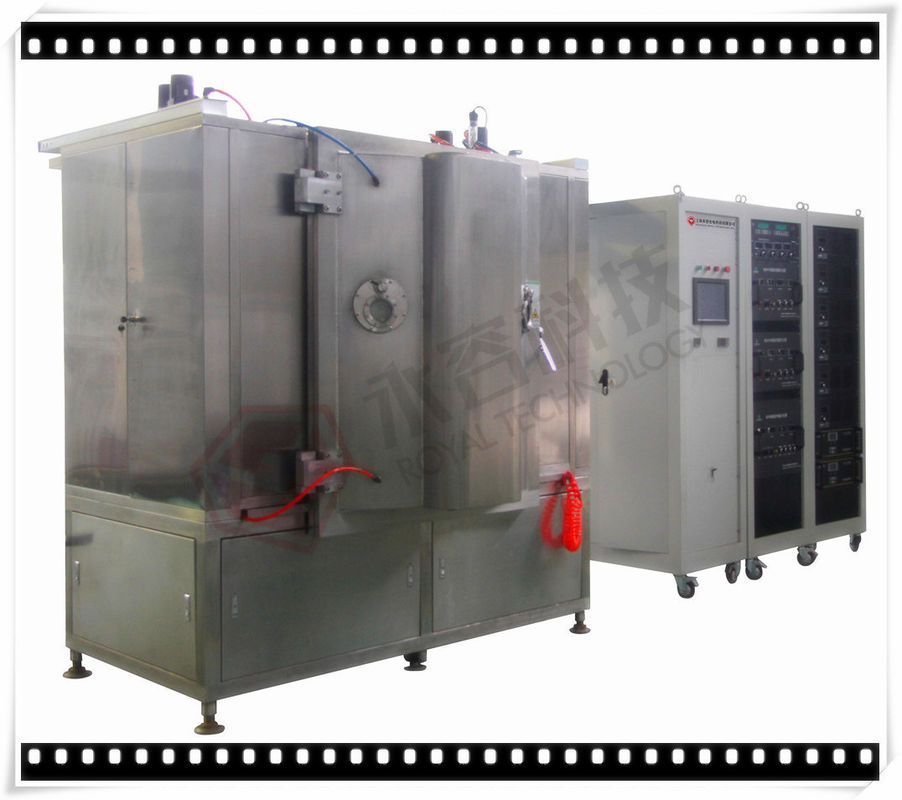

Royal Technology opracowała 3 standaryzowane maszyny o różnych pojemnościach, aby zaspokoić potrzeby i zastosowania naszych klientów .
| Maszyna do powlekania PVD ze stali nierdzewnej Specyfikacja techniczna | |||
| Model | RTAC1008-SPMF | RTAC1250-SPMF | RTAC1612-SPMF |
| Efektywna wielkość komory | Φ 1000 x H800mm | Φ1250 x H1250mm | Φ 1600 x H1200mm |
| Źródła osadzania | Łuk cylindra (sterowany łuk kołowy dla opcji) + Krzywa rozpryskująca MF + Źródło liniowe jonów | ||
System pompowania próżniowego (Leybold Pumps + Turbo Molecular Pump) | SV300B - 1 zestaw (300 m³ / godz.) | SV300B - 1 zestaw (300 m³ / godz.) | SV300B - 2 zestaw (300 m³ / godz.) |
Zestaw WAU1001-1 (1000 m³ / godz.) | Zestaw WAU1001-1 (1000 m³ / godz.) | Zestaw WAU2001-1 (1000 m³ / godz.) | |
| Zestaw D60T-1 (60 m³ / godz.) | Zestaw D60T-1 (60 m³ / godz.) | Zestaw D60T-1 (60 m³ / godz.) | |
Turbo Pompy Molekularne: 2 zestawy (3500L / S) | Turbo Pompy Molekularne: 2 zestawy (3500L / S) | Turbo Pompy Molekularne: 3 zestawy (3500L / S) | |
| Rozpylanie zasilania | 1 * 24KW (MF) | 2 * 36KW (MF) | 3 * 36KW (MF) |
| Zasilanie łukiem | 6 * 5KW | 7 * 5KW | 8 * 5KW |
| Bias Power Supply | 1 * 24KW | 1 * 36KW | 1 * 36KW |
| Pręty planetarne | 6/8 | 12/16 | 20 |
| Grzejniki | 6 * 2,5KW | 8 * 2,5KW | 9 * 2,5KW |
| Ultimate Vacuum | 9,0 * 10-4Pa (pusta, czysta, temperatura pokojowa) | 9,0 * 10-4Pa (pusta, czysta, temperatura pokojowa) | 9,0 * 10-4Pa (pusta, czysta, temperatura pokojowa) |
| Czas cyklu (w zależności od pompy) | 40 '~ 50' zależy od materiału podłoża i receptur powłoki | ||
| Wymagający mocy roboczej | 3 fazy 4 linie, AC380V, 50 Hz, 35 kW | 3 fazy 4 linie, AC380V, 50 Hz, 120 kW | 3 fazy 4 linie, AC380V, 50 Hz, 150 kW |
| Woda chłodząca | TAK, przemysłowy agregat wody lodowej | ||
| Gaz przetwórczy (99,99%) | 4 sposoby | 4 sposoby | 4 sposoby |
| Ślad (mm) | 2000 * 2000 * 2300 | 4000 * 4500 * 3200 | 5500 * 5000 * 3600 |
| Waga całkowita (KGS) | 4500 | 7000 | 9000 |
| Całkowite zużycie energii (w przybliżeniu) | 50KW | 110KW | 170KW |
| Rzeczywiste zużycie energii (w przybliżeniu) | 30KW | 60KW | 80KW |
Powyżej parametrów technicznych tylko w celach informacyjnych, Royal Technology zastrzega sobie prawo do ostatecznej produkcji w oparciu o określone aplikacje. Oferujemy nie tylko maszynę do powlekania, ale także kompletne rozwiązania w zakresie powłok, usługa "pod klucz" jest dostępna.

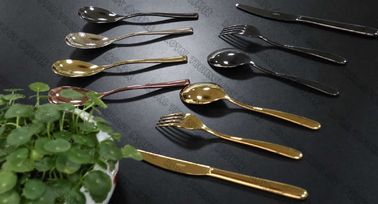

Próbki powłok:
Prosimy o kontakt w celu uzyskania dalszych specyfikacji, Royal Technology ma zaszczyt dostarczyć Państwu kompleksowe rozwiązania w zakresie powłok.
