Royal Technology Multi950
—— Maszyna do osadzania próżniowego PVD + PECVD

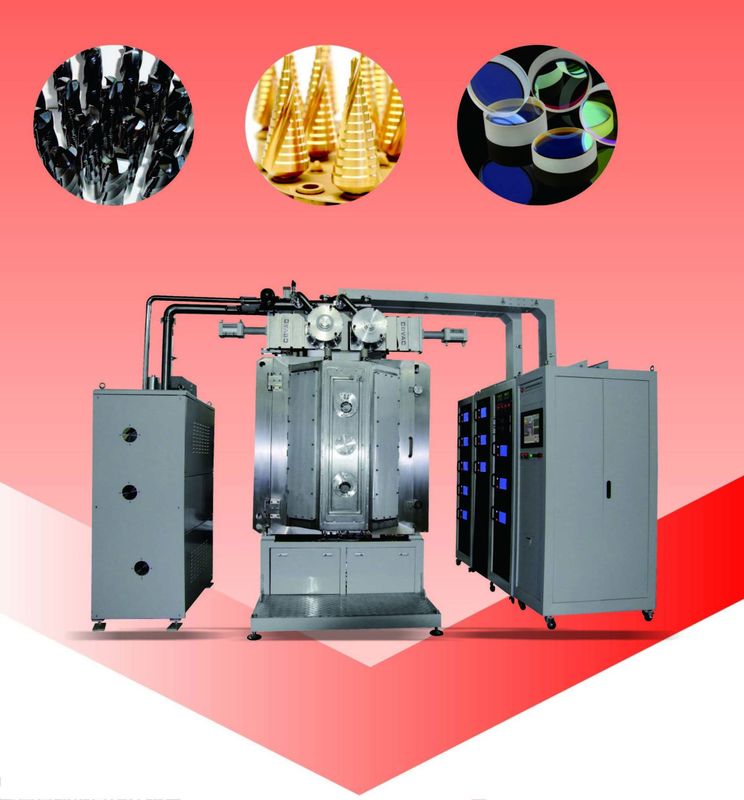

Maszyna Multi950 to niestandardowy, wielofunkcyjny system osadzania próżniowego do prac badawczo-rozwojowych.

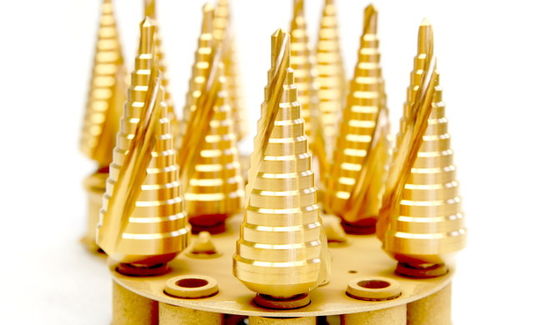

Po intensywnych wymianach z zespołem Uniwersytetu w Szanghaju, kierowanym przez profesora Chena, w końcu potwierdziliśmy projekt i konfigurację, aby spełnić ich zastosowania badawczo-rozwojowe.System ten jest w stanie osadzać przezroczystą warstwę DLC w procesie PECVD, twarde powłoki na narzędziach oraz warstwę optyczną z katodą napylającą.W oparciu o tę pilotażową koncepcję projektu maszyny opracowaliśmy później 3 inne systemy powłok:
1. Dwubiegunowa powłoka płytowa do pojazdów elektrycznych z ogniwami paliwowymi – FCEV1213
2. Ceramiczna miedź powlekana bezpośrednio - DPC1215
3. Elastyczny system rozpylania-miedziany system pozłacania PCB
Wszystkie te 3 maszyny mają ośmiokątną komorę, która umożliwia elastyczne i niezawodne działanie w różnych zastosowaniach.Spełnia wymagania procesów powlekania i wymaga wielu różnych warstw metali: Al, Cr, Cu, Au, Ag, Ni, Sn, SS i wielu innych metali nieferromagnetycznych.Dodatkowo jednostka źródła jonów skutecznie zwiększa przyczepność folii do różnych materiałów podłoża dzięki wydajności wytrawiania plazmowego i procesowi PECVD do osadzania niektórych warstw na bazie węgla.
Multi950 to kamień milowy w dziedzinie zaawansowanych systemów powłok projektowych dla Royal Technology.Dzięki studentom Uniwersytetu w Szanghaju i profesorowi Yigangowi Chenowi, który prowadził ich swoim kreatywnym i bezinteresownym poświęceniem, byliśmy w stanie przekształcić jego cenne informacje w najnowocześniejszą maszynę.
W roku 2018 mieliśmy kolejną współpracę projektową z profesorem Chenem,
osadzanie materiału C-60 metodą indukcyjnego naparowywania termicznego.
Pan Yimou Yang i profesor Chen odegrali kluczową rolę w tych innowacyjnych projektach.
Zalety techniczne
Cechy konstrukcyjne
1. Elastyczność: katody łukowe i rozpylające, kołnierze montażowe źródła jonów są znormalizowane w celu elastycznej wymiany

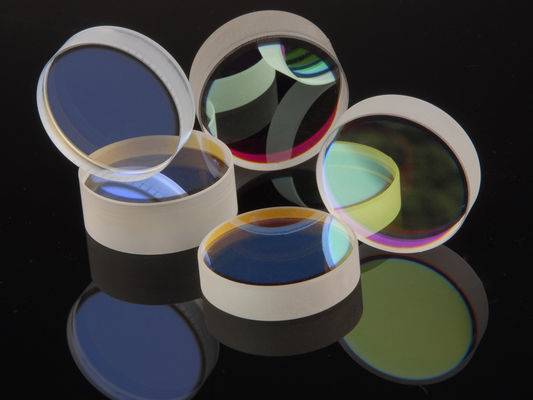

2. Wszechstronność: może osadzać różne metale nieszlachetne i stopy;powłoki optyczne, powłoki twarde, powłoki miękkie, powłoki złożone i stałe powłoki smarujące na podłożach z materiałów metalicznych i niemetalicznych
3. Prosta konstrukcja: konstrukcja 2-drzwiowa, otwieranie z przodu iz tyłu dla łatwej konserwacji
Specyfikacja techniczna
Model: Multi-950
Komora osadzania (mm)
Średnica x wysokość: φ950 x 1350
Źródła osadzania: 1 para katod rozpylających MF
1 para PECVD
8 zestawów katod łukowych
1 zestaw liniowe źródło jonów
Strefa jednorodności plazmy (mm): φ650 x H750
Karuzela: 6 xφ300
Moce (KW) Odchylenie: 1 x 36
Moc rozpylania MF (KW): 1 x 36
PECVD (KW): 1x36
Łuk (KW): 8 x 5
Źródło jonów (KW): 1 x 5
System kontroli gazu MFC: 4 + 1
System grzewczy: 18 kW, do 500 ℃, z regulacją PID pary termicznej
Zasuwa wysokiego podciśnienia: 2
Pompa turbomolekularna: 2 x 2000L/S
Pompa korzeni: 1 x 300L/S
Rotacyjna pompa łopatkowa: 1 x 90 m³/h + 1 x 48 m³/h
Powierzchnia (dł. x szer. x wys.) mm: 3000*4000*3200
Całkowita moc (KW): 150
Układ
Czas budowy: 2015 r
Lokalizacja: Uniwersytet w Szanghaju, Chiny
