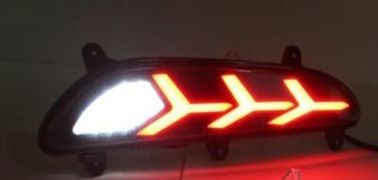

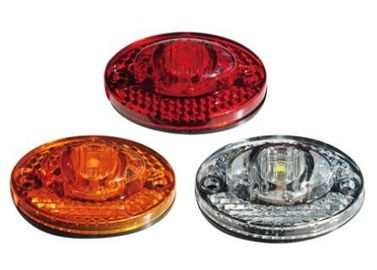

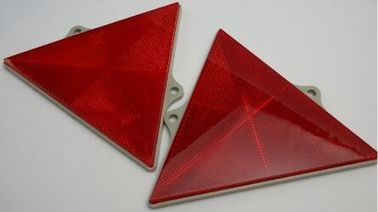

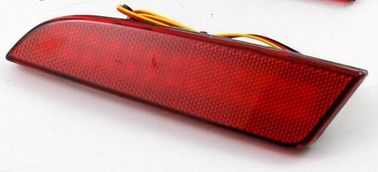

Zapobieganie utlenianie próżniowe maszyny do osadzania reflektorów samochodowych

Samochodowe reflektory oświetleniowe Powłoka PVD, osadzanie próżniowe cyny w celu zapobiegania utlenianiu

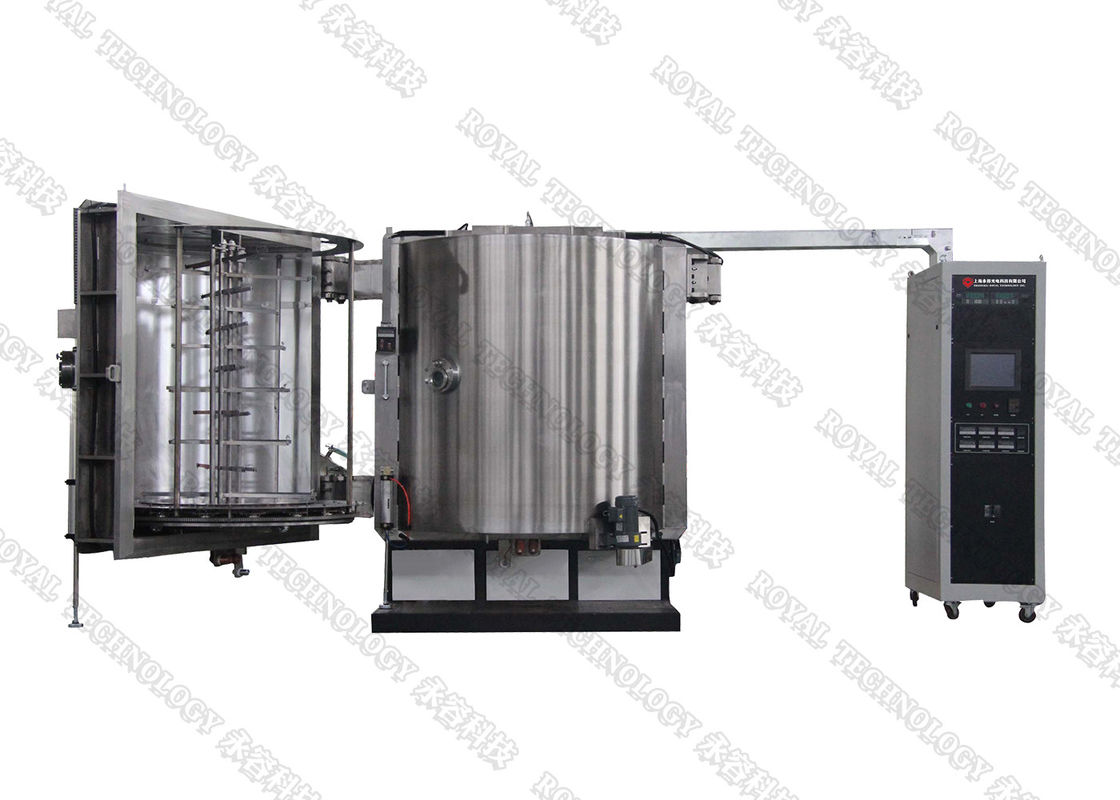

2-drzwiowy pionowy sprzęt do metalizacji próżniowej

Podsumowanie:

Dwudrzwiowa pionowa maszyna metalizująca PVD RTEP1616 to ustandaryzowany model opracowany przed 8 laty. Odkurzacz termiczny do powlekania próżniowego jest szeroko stosowany w przemyśle motoryzacyjnym, reflektorach do oświetlenia samochodów, chromowaniu samochodów; audio i różne produkty w zakresie struktury 3D, takie jak: aparaty fotograficzne, komputery, smartfony, zegary i zegarki, zabawki i produkty sportowe, zastawa stołowa, wyroby sanitarne, branża medyczna, TPU, ABS, PC, PP, PCV, folia PET, nylon, stop metali, szkło, ceramika itp.

Technologia:

Proces PVD (Physical Vapour Deposition) "Resistant Evaporation Depositing" jako zaawansowana technologia powlekania, zastępująca tradycyjną metodę obróbki powierzchniowej metodą elektrolityczną. Źródła odparowania: z żarnikiem wolframowym, koszem, łódkami i tyglem itp. Przez bezpośrednie, odporne na nagrzewanie, odkładanie materiałów, które mają niższą temperaturę topnienia niż wolfram metalowy: druty Al / Cr / Ag / Cu itp.
1. Powłoki dekoracyjne: ABS, PP, PC, PET, PMMA do osadzania cienkich warstw, wysokiej odblaskowości, metalicznych powłok na zabawkach, mody i konsumpcji biżuterii, ozdób choinkowych, kulek, guzików, butów, luster.
2. Funkcjonalne powłoki ochronne: warstwa ochronna: powłoki ZrO2 na ostrzach do izolacji cieplnej, warstwy ochronne AlxOx, HMDSO, EMI i NCVM w elektronice.
3. Powłoki optyczne: powłoka antyrefleksyjna (folia AF), filtr optyczny, filtr separacji kolorów, teleskop, peryskop, mikroskop i aparat cyfrowy.

Zalety metalizacji PVD:
Wykończenia są deponowane przy użyciu przyjaznego dla środowiska procesu zielonego;
Wysoce odblaskowe, jaskrawe i jasne kolory;
Wysoka produkcja, niskie koszty, idealne rozwiązanie do masowej produkcji.

Rodzaj:

• Orientacja pionowa, Cylinder, konstrukcja 2-drzwiowa, otwierane z przodu.

Cechy konstrukcyjne :

• 2-drzwiowa maszyna do niezależnych operacji ładowania, większa moc wyjściowa

• Solidna konstrukcja i konfiguracje wysokiej jakości

• PLC + system operacyjny ekranu dotykowego, w pełni automatycznie / ręcznie sterować
• Szybki system próżniowy
• Objęta wzorem zastrzeżonym obrotowa konstrukcja karuzeli ułatwia ładowanie / przesyłanie
• Łatwy dostęp do środowiska pracy w celu konserwacji

Specyfikacja techniczna:

• Wydajność

1. Najwyższe ciśnienie próżni: lepsze niż 5,0 × 10 ^-6 Torr.
2. Ciśnienie próżni roboczej: 1,0 × 10 ^-4 Torr.
3. Czas pompowania: od 1 atmosfery do 1,0 × 10 ^-4 Torr≤3 minuty (temperatura pokojowa, sucha, czysta i pusta)
4. Materiał metalizujący (parowanie): Al, Cr, Sn, Ti, SS, Cu ... itd.
5. Model operacyjny: Pełny automatycznie / Semi-Auto / Ręcznie

• Struktura

Maszyna do powlekania próżniowego zawiera kluczowy system wymieniony poniżej:
1. Komora próżniowa
1.1 Rozmiar: średnica wewnętrzna 1600 mm
Wewnętrzna wysokość: 1600 mm
1.2 Materiał: komora próżniowa SUS304 (opcja ze stali miękkiej SS41)
Drzwi i kołnierze SUS304 (opcja ze stali miękkiej SS41)
Struktura wzmacniająca komorę: stal miękka SS41, z lakierowaną obróbką powierzchni wykończeniowych.
Podwozie komorowe SS41 ze stali miękkiej z lakierowaną obróbką powierzchni wykończeniowych.
1.3 Osłona przeciw parowaniu: SUS304
1.4 Okno widoku: na drzwiach komory
1,5 próżniowy komorowy zawór odpowietrzający (w tym tłumik)
1.6 Drzwi: materiał SUS304

2. Rouling System pompowania próżniowego (pakiet pompy podpierającej)

3. System wysokiego podciśnienia (pompa dyfuzyjna + urządzenie do wychwytywania zimna)

4. Elektryczne sterowanie i system operacyjny - PLC + ekran dotykowy

4.1 Obwód główny: brak bezpiecznika, przełącznik elektromagnetyczny, C / T w typoszeregu

4.2 Moc parowania: 35 kVA

4.3 System kontroli parowania

4.4 System operacyjny: ekran dotykowy + PLC, kontrola receptury i rejestracja danych, automatyczne wyłączanie, automatyczne opróżnianie, automatyczne powlekanie

4.5 System pomiaru ciśnienia próżniowego

Wskaźnik próżni: wskaźnik Pirani + Penning

Wskaźnik termoelektryczny: 760 Torr ~ 5 * 10 ^-4 Torr

4.6 System alarmowy: Ciśnienie sprężonego powietrza, przepływ wody chłodzącej, niewłaściwe działanie

4.7 Wskaźnik obciążenia mocy: wskaźnik napięcia i wskaźnik prądu obciążenia

5 . System osadzania
5.1 Źródło parowania wolframu
5.2 Materiały do ​​termicznego odparowania: druty, pierścienie, pręty itp.

6. Podsystem

6.1 System sterowania zaworem sprężonego powietrza

6.2 System wody chłodzącej: rura doprowadzająca wodę i system zaworu przełączającego

6.3 Polycold (-120 ~ -145 ℃) Brooks Cryopump dla opcji.

• RTEP1616 Układ Metalizatora Próżniowego

• Środowisko pracy

Sprężone powietrze: 5 ~ 8kg / cm2

Woda chłodząca: temperatura wody: 20 ~ 25 ℃, 200 litrów / min,
Ciśnienie wody: 2 ~ 3 kg / cm2,

Moc: 3 fazy 380 V 50 Hz (60 Hz), 140 kVA

Obszar instalacji: (L * W * H) 6500 * 5500 * 2700 mm
Wydech: odpowietrznik do pomp mechanicznych



Inne modele 2-drzwiowych pionowych urządzeń do metalizacji próżniowej :

Prosimy o kontakt w celu uzyskania dalszych specyfikacji, Royal Technology ma zaszczyt dostarczyć Państwu kompleksowe rozwiązania w zakresie powłok.
