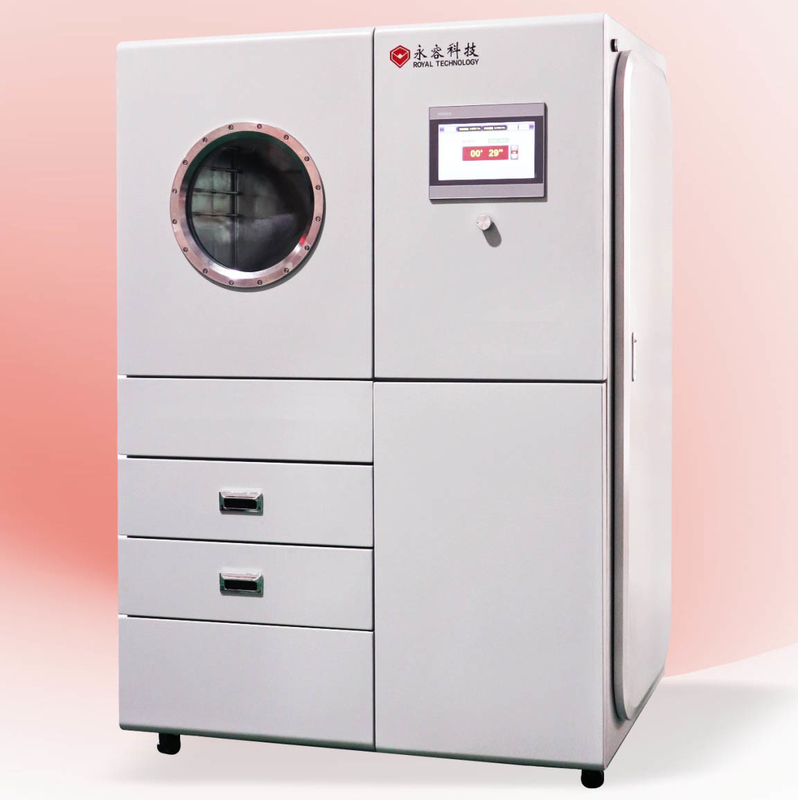

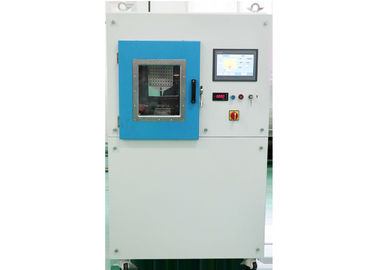

System do osadzania próżniowego kryminalistycznego metalu Odcisk palca Uwagi Obrazowanie Przenośna konstrukcja

System osadzania metalu pod próżnią jest specjalnie zaprojektowany i wykonany wyłącznie dla sprzętu policyjnego.po ponad 20 spotkaniach technicznych, dyskusji i modyfikacji, pierwsza maszyna narodziła się w 2018 roku.

Zalety i korzyści:

1Przenośny projekt z kompaktowym odciskiem

2. system bezchłodzenia wodą, wymagane środowisko pracy to tylko zasilanie elektryczne: 1Ph, 220V 50Hz, 60A;

3Duży port widzenia do kontroli procesu parowania, z oknem kwarcowym do 400 mm;

4Mocny system pompowania próżniowego do szybkiego cyklu procesu powlekania: wysokiej turbo pompy molekularnej, dostępne do montażu w dowolnym kierunku; wyposażony w jedną dużą objętość 2-stopniowej pompy obrotowej.

5Niskie koszty eksploatacji i utrzymania.

6Elastyczna obsługa oparta na urządzeniu HMI: strona przetwarzania, strona zapisu krzywej, strona alarmu, strona konserwacji itp.

Materiały części roboczej mogą być:materiały plastikowe, metalowe, stalowe, polimerowe, papierowe, tkaninowe lub szklane, karty bankowe, broń itp.

Specyfikacje techniczne

Wydajność

1. Ostateczne ciśnienie próżni: lepsze niż 9,0*10-5 Pa;

• Ciśnienie próżni roboczej: 6,0*10-3 Pa ~ 9,0*10-3 Pa;
• Ciśnienie próżni bazowej: 3,0*10-4 Pa

4Pumpywanie Czas: od 1 atm do 9,0×10-3 Pa≤15 minut (temperatura pokojowa, komora sucha, czysta i pusta)

5Źródło osadzenia: odparowanie włókien z płyt wolframowych

6Model działania: pełna automatyczna / półautomatyczna / ręczna

7Materiały depozytowe: cynk, srebro, złoto, aluminium itp.

Struktura

Maszyna do powlekania próżniowego zawiera kluczowy komplet systemu wymieniony poniżej:

1Komora próżniowa
1.1 Rozmiar: Wewnętrzna szerokość: 450 mm, Głębokość: 450 mm

Wysokość wewnętrzna: 500 mm

1.2 Materiał: komora próżniowa SUS304

Włókiennicze i kołnierze drzwiowe SUS304

Komora wzmocniona: SUS304

Podwozie komory SS41 ze stali miękkiej z malowaną powierzchnią wykończenia.

1.3 Osłona odparowująca: SUS304

1.4 Okno widokowe: na drzwiach komory, materiał kwarcowy.

1.5 Zawór wentylacyjny komory próżniowej (włączając tłumik)

2. System pompowania próżniowego

System pompowania próżniowego: pompa obrotowa 2-stopniowa - 1 zestaw

System pompowania pod wysoką próżnią: zestaw Turbo Molecular Pump-1

3.Elektryczny system sterowania i obsługi - PLC + ekran dotykowy

Obwód główny: wyłącznik wyłącznika bez bezpiecznika, wyłącznik elektromagnetyczny, C/T w serii

4Moc parowania - 1 zestaw

5System sterowania parowaniem

5.1 System operacyjny: ekran dotykowy + PLC, sterowanie recepturami i rejestrowanie danych, automatyczne wyłączenie, automatyczna ewakuacja, automatyczne powłoki

6System pomiarowy

6.1 Ciśnienie próżniowe: pomiar próżniowy: Pirani + pomiar Penning + pomiar próżniowy pełnego zakresu

7System alarmowy: ciśnienie sprężonego powietrza, przepływ wody chłodzącej, nieprawidłowe działanie;

Wskaźnik obciążenia mocy: wskaźnik napięcia i wskaźnik obciążenia prądu

8System depozytowania

8.1 Źródło osadzenia: tablica wolframowa

8.2 Materiał osadzania: cynk, aluminium, srebro, złoto

9Środowisko pracy

9.1 Jednofazowa, 220V 50Hz ((60Hz), 5KW

9.2 Obszar instalacji: (L*W*H) 2000*1000*2300mm

9.3 Wydechy: wentylacja pomp mechanicznych

Proszę skontaktować się z nami, aby uzyskać więcej informacji, Royal Technology ma zaszczyt dostarczyć Państwu całkowite rozwiązania powłoki.
