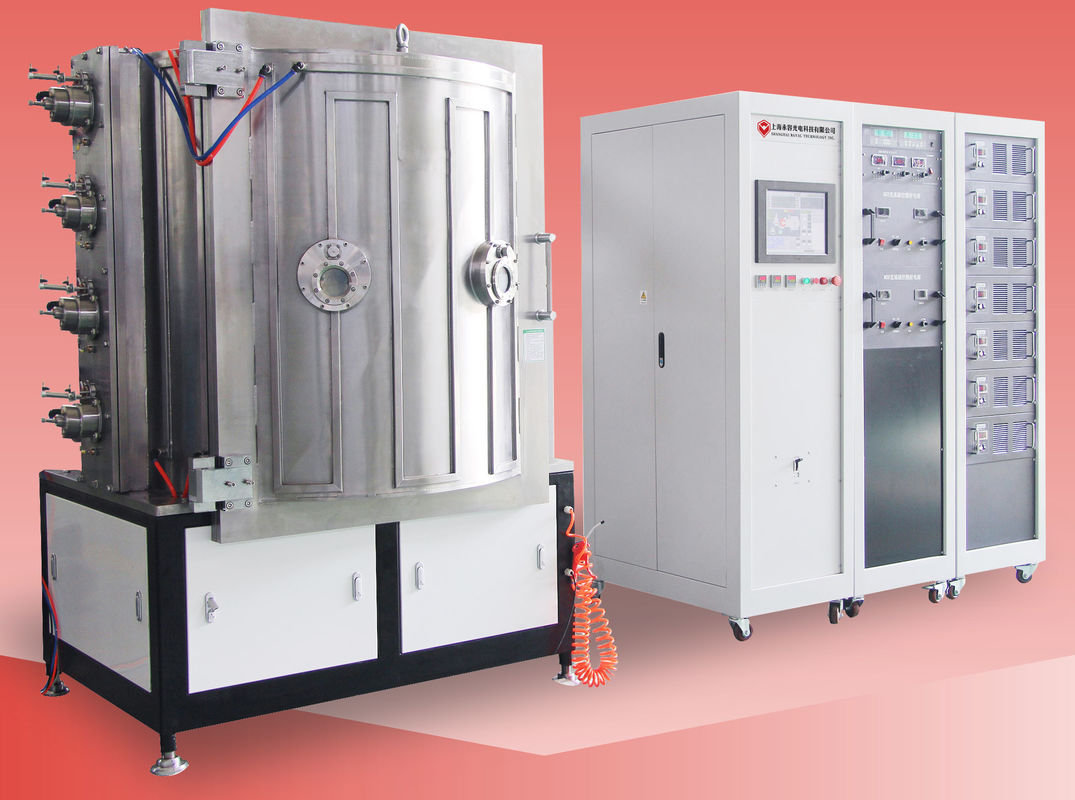

Maszyna do napylania magnetronowego DC i MF, rozwiązania do powlekania PVD w kolorze głębokiej czerni
Powłoka napylania magnetronowego
Powłoka plazmowa
Napylanie magnetronowe to proces powlekania plazmowego, w którym materiał napylany jest wyrzucany w wyniku bombardowania jonów na powierzchnię docelową.Komora próżniowa maszyny do powlekania PVD jest wypełniona gazem obojętnym, takim jak argon.Przyłożenie wysokiego napięcia powoduje powstanie wyładowania jarzeniowego, co powoduje przyspieszenie jonów do powierzchni docelowej i powłokę plazmową.Jony argonu będą wyrzucać materiały rozpylane z powierzchni docelowej (napylanie), co skutkuje napyloną warstwą powłoki na produktach przed tarczą. Technologia rozpylania magnetronowego charakteryzuje się:
| MODEL | RTAC1250-SPMF | ||||||
| TECHNOLOGIA | Rozpylanie magnetronowe MF + powlekanie jonowe | ||||||
| MATERIAŁ | Stal nierdzewna (S304) | ||||||
| ROZMIAR KOMORY | Φ1250 * H1250mm | ||||||
| TYP KOMORY | Cylinder, pionowy, 1-drzwiowy | ||||||
| SYSTEM ROZPYLAJĄCY | Wyłącznie projekt do osadzania cienkiej czarnej folii | ||||||
| MATERIAŁ DEPOZYCYJNY | Aluminium, srebro, miedź, chrom, stal nierdzewna, Nikiel |
||||||
| ŹRÓDŁO DEPOZYCJI | 2 zestawy cylindrycznych celów rozpylania MF + 8 sterowanych źródeł łuku katodowego + źródło jonów opcjonalnie | ||||||
| GAZ | MFC- 4 drogi, Ar, N2, O2, C2H2 | ||||||
| KONTROLA | PLC (programowalny sterownik logiczny) + | ||||||
| SYSTEM POMPOWY | SV300B - 1 zestaw (Leybold) | ||||||
| WAU1001 - 1 zestaw (Leybold) | |||||||
| D60T- 1 zestaw (Leybold) | |||||||
| Turbo pompy molekularne: 2* F-400/3500 | |||||||
| OBRÓBKA WSTĘPNA | Zasilanie polaryzacji: 1*36 KW | ||||||
| SYSTEM BEZPIECZEŃSTWA | Liczne blokady bezpieczeństwa chroniące operatorów | ||||||
| CHŁODZENIE | Zimna woda | ||||||
| ZASILANIE ELEKTRYCZNE | 480 V/3 fazy/60 Hz (zgodne z USA) | ||||||
| 460 V/3 fazy/50 Hz (zgodne z Azją) | |||||||
| 380V/3 fazy/50HZ (zgodny z EU-CE) | |||||||
| ŚLAD STOPY | L3000 * W3000 * H2000mm | ||||||
| WAGA CAŁKOWITA | 7,0 T | ||||||
| ŚLAD STOPY | (L*W*H) 5000*4000*4000 MM | ||||||
| CZAS CYKLU | 30~40 minut (w zależności od materiału podłoża, geometria podłoża i warunki środowiskowe) |
||||||
| MOC MAKS.. | 155 kW | ||||||
| ŚREDNIA MOC ZUŻYCIE (W PRZYBLIŻENIU) |
75 kW |
Skontaktuj się z nami, aby uzyskać więcej specyfikacji, Royal Technology ma zaszczyt zapewnić kompleksowe rozwiązania w zakresie powłok.
