Sprzęt do pokrywania płytek drukowanych (PCB) złotem, maszyna do rozpylania złota TiN

Wnioski

Maszyna RTSP1215 została zaprojektowana i wykonana specjalnie do pokrycia PCB złotego w technologii osadzenia przez rozpylanie.

Każdy, kto jest zaangażowany w przemysł PCB, wie, że PCB, które mają miedziane wykończenia na powierzchni, wymagają warstwy ochronnej, aby chronić je przed utlenianiem i pogorszeniem się.

2 lata temu otrzymaliśmy zapytanie od naszego klienta, szukał rozwiązania powłoki generuje drobne złoto i brązowe kolory na miedzianych PCB, które są używane do 5G karty SIM,Moduł kart ubezpieczeń społecznych i kart inteligentnychSpędziliśmy 6 miesięcy na badaniach i rozwoju, ponad 20 razy eksperymentowaliśmy, aby sfinalizować odpowiednie procesy powlekania.

System platowania RTSP1215 może składać metale: Au złoto, Ag srebro, Cu miedziane przewodzące rodziny filmów; odporność na korozję rodziny metali: tantalu ((Ta), niklu (Ni), chromu (Cr) itp.
folie złożone: folie metalowe na bazie węgla, folie metalowe azotanowe.

Zalety pozłacania PVD

Proces przyjazny dla środowiska

Znacznie niższe koszty produkcji w porównaniu z konwencjonalnym galwanizacją złota

Doskonałe życie

Grubość folii i jednolitość są dobrze kontrolowane

Szeroko dostępne, więcej opcji dla użytkownika końcowego

Kluczowe cechy

Wielokrotne źródła depozytów dla szybkiej stopy depozytów

Silny system pompowania próżniowego dla krótkiego cyklu

Liniowe źródło jonów anodowych w celu poprawy przyczepności i wysokiej gęstości osadzonych folii

6 jednostek standardowych płaskich katod mocujących

Zastosowanie elastycznych procesów powlekania

Projektowanie modułowej struktury do szybkiej wymiany katod i celów

Emblemat karty SIM z mikrochipem 5G na białym tle


Specyfikacje techniczne



Model: RTSP1215

Materiał komory: SUS304

Wielkość komory: Φ1200*1500 mm (H)

Technologia osadzenia: rozpylanie magnetronowe

Cele: Ta, Au, Ag, Ti,Cr,Zr, Ni, Cu, Grafit (C) itp.

Pompy próżniowe: Pompy mechaniczne: 1x300m3/h

Własność pompy:1x60m3/h

Pompa korzeniowa: 1x300L/S

Pompy turbo molekularne: 2x3500L/S

System gazowy: MFC dla gazu reaktywnego i gazu obojętnego

System ochronny: program HMI z konstrukcją wielokrotnego samozablokowania

System sterowania: PLC + ekran dotykowy

System chłodzenia: recykling Woda chłodząca

System ogrzewania: grzejniki z parą cieplną PDI

Maksymalne zużycie energii 130 kW.

Średnie zużycie energii 70 kW.

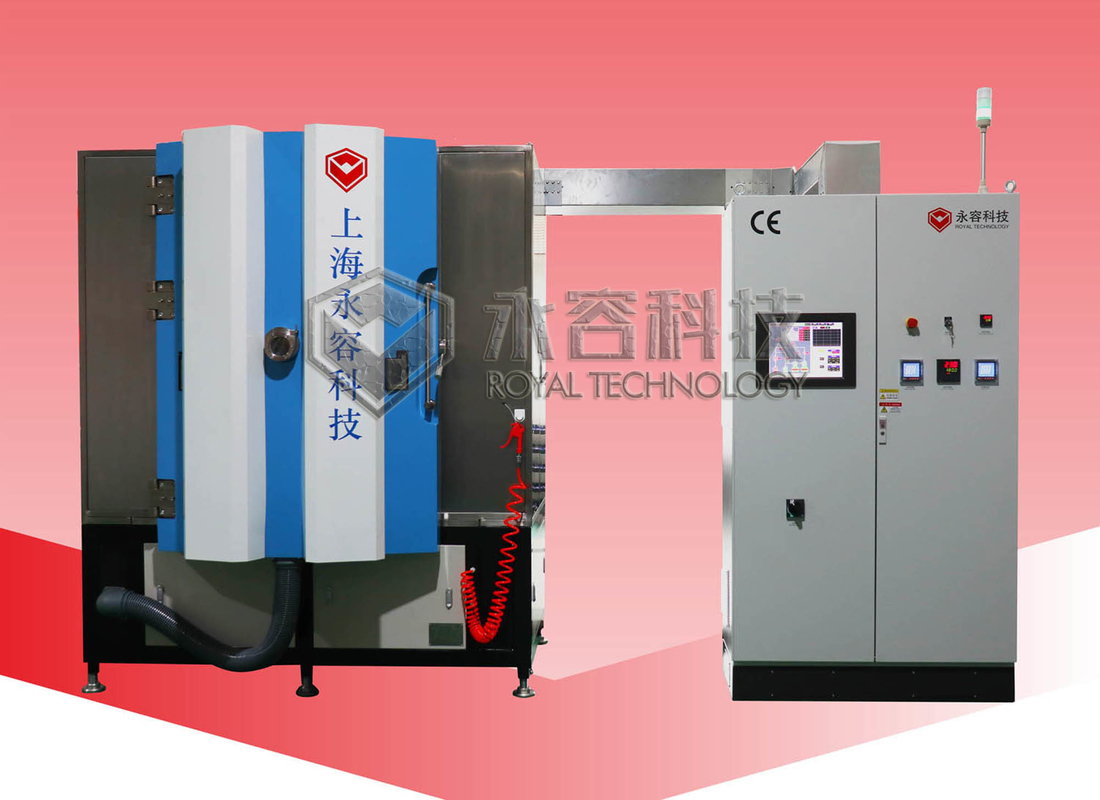

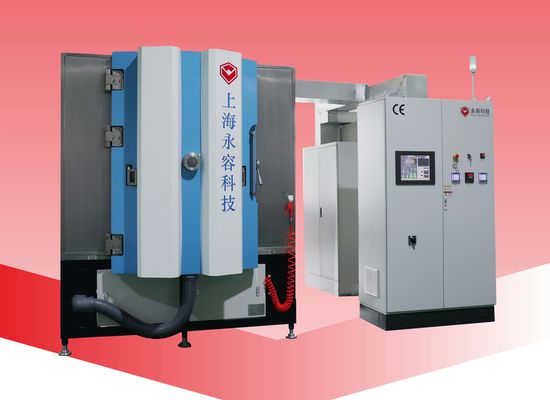

Układ


Wnętrze


Czas budowy: 2020

Miejsce: Szanghaj, Chiny




Proszę skontaktować się z nami, aby uzyskać więcej informacji, Royal Technology ma zaszczyt dostarczyć Państwu całkowite rozwiązania powłoki.
