| Nazwa marki: | ROYAL |
| Numer modelu: | RTAC |
| MOQ: | 1 zestaw |
| Cena £: | negocjowalne |
| Warunki płatności: | L/C, D/A, D/P, T/T |
| Zdolność do zaopatrzenia: | 12 zestawów miesięcznie |
Technologia powlekania jonami PVD stosowana z wyrobami ceramicznymi została opracowana i stosowana od 1990 roku; w ostatnich dziesięcioleciach maszyny do powlekania jonami PVD szeroko stosowały różne produkty ceramiczne: płytki ceramiczne, płytki ścienne z mozaiki ceramicznej, ceramiczne zastawy stołowe, ceramiczne naczynia kuchenne, ceramiczne wykończenia łazienek, takie jak: ceramiczne umywalki, ceramiczne toalety, ceramiczne uchwyty itp.
Zasada łuku katodowego polega na zintegrowaniu samoczynnie działającej techniki impulsowania światłem z zimną katodą i techniką rozpylania magnetronowego, rozcieńczając cząstki, aby poprawić właściwości folii. Może pokrywać powierzchnię metalu, a także niemetal.
Zastosowany przemysł: może być stosowany do powlekania folii metalowej, azotku tytanu, węglika tytanu i azotku cyrkonu, azotku chromu i tytanu, niklu, chromu, miedzi i innych związków filmowych, wielowarstwowej super twardej folii, tytanu domieszkowanego azotem film i folia stopowa, a w bardzo krótkim czasie, aby ukończyć cały proces obróbki, jest wysoce wydajnym wielofunkcyjnym urządzeniem do powlekania.
Ta maszyna jest szeroko stosowana w dziedzinie ultra-twardej powłoki o narzędziach i formach, powłok dekoracyjnych o kołach samochodowych, ceramice, golfie, produkcji zegarków, produktach hotelowych, wyrobach sanitarnych, oprawach, oprawie optycznej, sprzęcie itp.
Maszyna może pokrywać płytki ceramiczne, ceramiczne zastawy stołowe, płytki porcelanowe, płytki podłogowe, mozaikę szklaną. szklane płytki. Oprócz ceramiki można również pokrywać metalowe, szklane produkty. Do tej pory stworzyliśmy największą maszynę do powlekania płytek, jej zdolność produkcyjna może pokrywać 1500 metrów kwadratowych dziennie.
Maszyna służy do osadzania TiN (kolor złoty), Ti (kolor srebrny) i innych powłok na płytkach ceramicznych. W ten sposób może zastąpić tradycyjne złoto lakierowe, zwiększyć przyczepność, obniżyć koszty i poprawić wydajność produkcji
Główna konfiguracja:
1. Komora próżniowa to pionowe jedno otwarte drzwi, 304 wyroby ze stali nierdzewnej, wewnętrzna średnica komory próżniowej od φ1000mm-Φ2200mm;
2. System próżniowy za pomocą obrotowej pompy łopatkowej, pompy Rootsa i pomp dyfuzyjnych oleju lub układu pompy molekularnej;
3. System powłokowy wykorzystuje 1-2 magnetyzm o pośredniej częstotliwości do sterowania źródłem zasilania rozpylania, ma 1-2 pary niesymetrycznego magnetyzmu do sterowania obiektem i ma 8-32 źródła łuku.
4. Wysokoprądowe źródło zasilania o wysokiej wydajności;
5. System gazyfikacji wykorzystuje produkowany w kraju lub importowany masowy przepływomierz gazu, miernik kontroli ilości przepływu gazu (demonstracyjny);
6. Przeciążony obwód elektryczny sterowany elektrycznie systemu instalacji, odcina dopływ wody, umiera akustycznie-optyczne urządzenie alarmowe;
7. System sterowania (ekran dotykowy + PLC), szczegółowy parametr wyświetlania w czasie rzeczywistym, całkowicie automatyczna kontrola całego procesu produkcyjnego oraz parametr technologiczny automatycznej pamięci

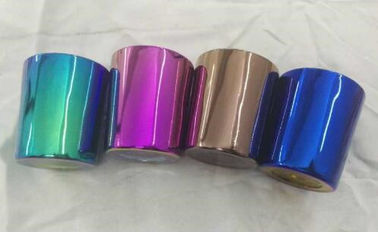

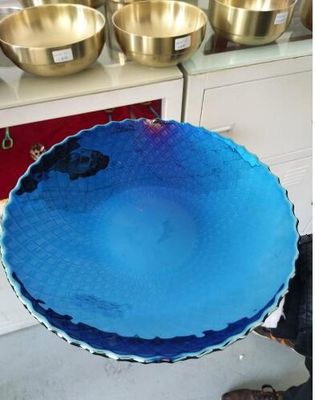

Kolor : złoty, różowe złoto, srebro, kolorowy, szafirowy, czarny itp.
Powłoka : TiN, CrN, ZrN, TiCN, TiCrN, TiNC, TiALN i DLC
Uwaga : Specjalnie dostosowane do produktów i wymagań klientów.

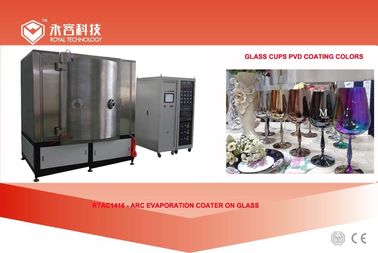

Ceramiczne zastawy stołowe PVD Urządzenia do powlekania próżniowego modeli:
Model | RTAC-1008 | RTAC-1012 | RTAC-1213 | RTAC-1416 | RTAC-1618 | ||||||
| Komora Rozmiar wewnętrzny | 1000 x 800 mm | 1000 x 1200 mm | 1250 x 1350 mm | 1400 x 1600 mm | 1600 x 1600 mm | ||||||
| Rodzaj zasilania | Zasilanie łuku, zasilanie żarnika, zasilacz impulsowy | ||||||||||
| Struktura komory próżniowej | Pionowa konstrukcja drzwi przednich, tylny układ wydechowy i dwuwarstwowa komora chłodzenia wodą | ||||||||||
| Materiał komory próżniowej | stal nierdzewna 304 / 316L | ||||||||||
| Najwyższa próżnia | 6,0x10-4Pa (rozładunek, czystość, komora suszenia) | ||||||||||
| Prędkość pompowania próżniowego | z atmosfery do 8,0 * 10-3Pa ≤15 minut | ||||||||||
| System pomp próżniowych | Pompa dyfuzyjna lub pompa molekularna + pompa Roots + pompa mechaniczna + pompa podtrzymująca (konkretny model można wybrać zgodnie z wymaganiami klienta) | ||||||||||
| Źródło łuku | 6 jednostek lub 8 jednostek | 8 jednostek lub 10 jednostek | 10 jednostek lub 12 jednostek | 14 jednostek lub 16 jednostek | 16 jednostek lub 18 jednostek | ||||||
| Polaryzacja zasilania | 20KW / zestaw | 20KW / zestaw | 30KW / zestaw | 40KW / zestaw | 50KW / zestaw | ||||||
| Model jazdy | Rewolucja planetarna i rotacja, regulacja prędkości zmiennej częstotliwości (regulowane i regulowane) | ||||||||||
| System grzewczy | Kontrolowane i regulowane od temperatury pokojowej do 450 ° C (Regulacja temperatury PID) | ||||||||||
| MFC | 3-ścieżkowy lub 4-torowy system kontroli i wyświetlania przepływu gazu procesowego, selektywny automatyczny system gazowania | ||||||||||
| System chłodzenia | Tryb chłodzenia obiegu wody, wieża chłodnicza lub chłodnica wody przemysłowej lub system głębokiego chłodzenia. (Dostarczone przez klientów) | ||||||||||
| Tryb sterowania | Ręczny / automatyczny tryb integracji, obsługa ekranu dotykowego, sterowanie PLC lub komputera | ||||||||||
| Całkowita moc | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
| Alarm i ochrona | Alarmowy niedobór wody, nadmierne natężenie i przepięcie, obwód otwarty i inne nieprawidłowe warunki pomp, celów itd. Oraz wykonanie odpowiednich zabezpieczeń i funkcji blokady elektrycznej | ||||||||||
| Powierzchnia sprzętu | W2,5m * L3,5m | W3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||||
| Pozostałe parametry techniczne | Ciśnienie wody ≥0,2 MPa, temperatura wody ≤ 25 ° C, ciśnienie powietrza 0,5-0,8 MPa | ||||||||||
| Uwagi | Konkretna konfiguracja urządzeń do powlekania może być zaprojektowana zgodnie z wymaganiami procesowymi dotyczącymi produktów powłokowych | ||||||||||
Inne niestandardowe rozmiary maszyn są dostępne w oparciu o określone wymiary produktu i zapotrzebowanie na moc.
Prosimy o kontakt w celu uzyskania dalszych specyfikacji, Royal Technology ma zaszczyt dostarczyć Państwu kompleksowe rozwiązania w zakresie powłok.
