Zastosowania maszyny do twardej powłoki jonowej:

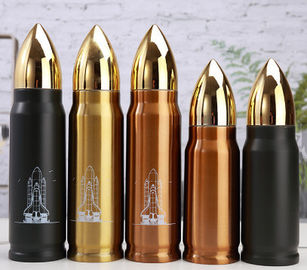

Twarde powłoki stają się szeroko stosowane w powłokach dekoracyjnych i narzędziach przemysłowych (materiały HSS lub HSC). Powłoki charakteryzują się większą odpornością na zużycie i korozję, dzięki czemu funkcje narzędzi działają bardziej niezawodnie i zapewniają dłuższą żywotność, 2-3 razy dłużej niż bez powłoki w ogóle.
Narzędzia tnące: (Sugerowane powłoki: AlTiN / TiAlN, TiCN i TiN)
Piłowanie, frezowanie, wkładka CNC (toczenie na twardo), wiercenie, frezowanie i frezowanie kół zębatych itp.
Dziurkowanie i formowanie (sugerowane powłoki: CrN, TiCN i TiN)
Oznakowywanie metalu
Formowanie (forma wtryskowa z tworzywa sztucznego) - (Sugerowane powłoki: TiCN i TiN)
Die Casting
Komponenty precyzyjne
Inne, takie jak: obrabiarki, maszyny tekstylne, ponowne powlekanie, ponowne ostrzenie itp.
Opis
1. Na systemy urządzeń RT-HAC składają się: komora próżniowa, pompy próżniowe, źródła łuku, wrzeciono i podnośnik, konstrukcja przyrządów, ogrzewanie i chłodzenie, woda i gaz (dystrybucja), elektryczne systemy sterowania i eksploatacji itp.
2. Zastosowanie: przemysłowe powłoki funkcjonalne do twardych narzędzi.
3. Folie powłokowe: TiN, TiC, CrN, AlTiN itp.
4. Zalety powłoki: wysoka twardość i odporność na zużycie i korozję, zwiększona żywotność narzędzia i poprawiona jakość przedmiotu obrabianego. „
Zalety techniczne
1. Mocne podstawy wsparcia badań i rozwoju, koncentracja na szczegółach produkcji.
2. Duże sterowane źródła łuku katodowego w celu zmniejszenia kropel podczas osadzania.
3. Dokładny system sterowania ogrzewaniem, odchylenie wynosi ± 5 ℃, gdy powierzchnia podłoża wynosi do 550 ℃.
4. Zaawansowana obróbka wstępna plazmy o wysokiej gęstości.
Dane techniczne maszyny do powlekania jonowego twardego
| MODEL | RTAC0910 | |
| MATERIAŁ | Stal nierdzewna (S316L) | |
| ROZMIAR KOMORY | Φ900 * 1000 mm (wys.) | |
| SYSTEM POMPY | Dwustopniowa rotacyjna łopatkowa pompa próżniowa (mechaniczna) | |
| Rotacyjna łopatkowa pompa próżniowa (pompa trzymająca) | ||
| Roots Pump Vacuum | ||
| Turbo Pompa molekularna | ||
| TECHNOLOGIA | Powlekanie jonowe + bombardowanie mocy z uprzedzeniem | |
| KONTROLA | PLC (programowalny sterownik logiczny) | |
| GAZ | Przepływomierze masowe gazu | |
| SYSTEM BEZPIECZEŃSTWA | Liczne blokady bezpieczeństwa w celu ochrony operatorów i sprzętu | |
| Obszar osadzania | Obszar osadzania Φ680 × 600 mm (H) ； 10 x Φ150 mm ； 8 x Φ180 mm ； 6 x Φ210 mm, dla opcji. | |
| OGRZEWANIE | Grzejnik, do 450 ℃ | |
| POWER MAX. | 70 KW | |
| ŚREDNIE ZUŻYCIE MOCY | 40 kW (w przybliżeniu) |
Co to jest osadzanie z fazy gazowej (zwane także procesem powlekania katodowego)
Katodowe osadzanie łuku lub Arc-PVD to technika fizycznego osadzania z fazy gazowej, w której do odparowania materiału z tarczy katodowej stosuje się łuk elektryczny. Odparowany materiał następnie skrapla się na podłożu, tworząc cienki film. Technikę tę można zastosować do osadzania folii metalicznych, ceramicznych i kompozytowych. Proces odparowywania łuku rozpoczyna się od uderzenia łuku wysokoprądowego i niskiego napięcia na powierzchnię katody (znanej jako cel), co powoduje powstanie niewielkiego (zwykle o szerokości kilku mikrometrów), wysokoenergetycznego obszaru emitującego zwanego katodą miejsce. Zlokalizowana temperatura w miejscu katody jest wyjątkowo wysoka (około 15000 ℃), co powoduje strumień wysokiej ewolucji (10 km / s) odparowanego materiału katody, pozostawiając krater na powierzchni katody.
Proszę skonsultować się z nami w sprawie oczekiwanych rozwiązań, które chcesz uzyskać od Royaltec, zapewniamy gotowe rozwiązania do powlekania w tej aplikacji.
