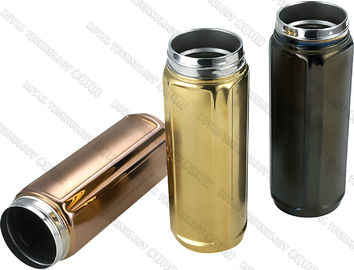

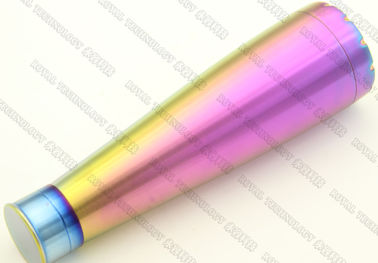

Gruba folia miedziana służy do izolacji termicznej między butelkami wewnętrznymi i zewnętrznymi. Na powierzchni za pomocą technologii powlekania próżniowego PVD w celu generowania różnych kolorów: czarny, tęczowy, złoty, miedziany, brązowy itp.
Osadzanie przez rozpylanie
Rozpylanie jest procesem osadzania metalu, w którym materiał docelowy nie jest odparowywany za pomocą ciepła, ale jego atomy metalu są fizycznie usuwane z celu w wyniku zderzenia bombardującej cząstki. Odległość od celu do części w komorze napylania jest znacznie krótsza niż w przypadku osadzania próżniowego. Rozpylanie odbywa się również w znacznie wyższej próżni. Samo źródło rozpylania może być wykonane z pierwiastków, stopów, mieszanin lub związków. Ta forma osadzania metalu jest powszechnie stosowana w produkcji półprzewodników, na szkle architektonicznym, powłokach odblaskowych, płytach kompaktowych CD i powłokach dekoracyjnych.
Łukowe osadzanie pary
Katodowe osadzanie łuku lub Arc-PVD to technika fizycznego osadzania z fazy gazowej, w której do odparowania materiału z tarczy katodowej stosuje się łuk elektryczny. Odparowany materiał następnie skrapla się na podłożu, tworząc cienki film. Technikę tę można zastosować do osadzania folii metalicznych, ceramicznych i kompozytowych. Proces parowania łuku rozpoczyna się od uderzenia łuku wysokoprądowego i niskiego napięcia na powierzchnię katody (znanej jako cel), co powoduje powstanie niewielkiego (zwykle o szerokości kilku mikrometrów), wysokoenergetycznego obszaru emitującego zwanego katodą miejsce. Zlokalizowana temperatura w miejscu katody jest wyjątkowo wysoka (około 15000 ℃), co powoduje strumień wysokiej ewolucji (10 km / s) odparowanego materiału katody, pozostawiając krater na powierzchni katody.

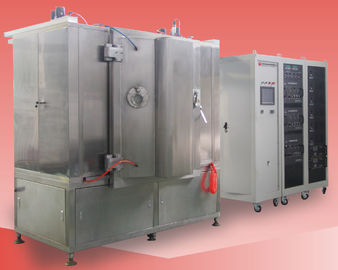

Królewska technologia opracowała i wyprodukowała próżniowe urządzenia metalizujące PVD z serii RTAC-SP
popularne w stopach metali, mosiądzu, Zamaku (stopie cynku), plastiku, elektronice, rurociągach i instalacjach wodno-kanalizacyjnych, armaturze hydraulicznej, zaworach i nasadkach systemu podlewania; zawory medyczne i przemysłowe itp. Celem procesu jest głównie wymiana galwanizacji chromu, która jest niebezpieczna dla ludzi i środowiska.
Konfiguracje i funkcje systemu metalizacji wysokopróżniowej:
Model | RTAC1008-SPMF | RTAC1250-SPMF | RTAC1615-SPMF |
Efektywny rozmiar komory | Φ1000 x wys. 800 mm | Φ1250 x H1250 mm | Φ1600 x H1500 mm |
Źródła osadzania | Łuk cylindra (sterowany łuk kołowy dla opcji) + katoda rozpylania MF + Liniowe źródło jonów | ||
System pompowania próżniowego (pompy Leybold + pompa molekularna Turbo) | SV300B - 1 zestaw (300m³ / godz.) | SV300B - 1 zestaw (300m³ / godz.) | SV300B - 2 zestawy (300m³ / godz.) |
WAU1001-1set (1000 m3 / godz.) | WAU1001-1set (1000 m3 / godz.) | WAU2001-1set (1000 m3 / godz.) | |
D60T- 1 zestaw (60m³ / godz.) | D60T- 1 zestaw (60m³ / godz.) | D60T- 1 zestaw (60m³ / godz.) | |
Pompy molekularne Turbo: 2 zestawy (3500L / S) | Pompy molekularne Turbo: 2 zestawy (3500L / S) | Pompy molekularne Turbo: 3 zestawy (3500L / S) | |
Zasilanie rozpylania | 1 * 24 kW (MF) | 2 * 36 kW (MF) | 3 * 36 kW (MF) |
Zasilacz łukowy | 6 * 5 kW | 7 * 5 kW | 8 * 5 kW |
Zasilacz polaryzacyjny | 1 * 24 kW | 1 * 36 kW | 1 * 36 kW |
Pręty planetarne | 6/8 | 12/16 | 20 |
Grzejniki | 6 * 2,5 kW | 8 * 2,5 kW | 9 * 2,5 kW |
Najwyższa próżnia | 9,0 * 10-4Pa (pusty, czysty, temperatura pokojowa) | 9,0 * 10-4Pa (pusty, czysty, temperatura pokojowa) | 9,0 * 10-4Pa (pusty, czysty, temperatura pokojowa) |
Czas cyklu (zależy od pompy) | 40 '~ 50' zależy od materiału podłoża i receptury powłoki | ||
Wymagania dotyczące mocy roboczej | 3 fazy 4 linie, AC380V, 50 Hz, 35 kW | 3 fazy 4 linie, AC380V, 50 Hz, 120 kW | 3 fazy 4 linie, AC380V, 50 Hz, 150 kW |
Woda chłodząca | TAK, przemysłowy agregat wody lodowej | ||
Gaz procesowy (99,99%) | 4 sposoby | 4 sposoby | 4 sposoby |
Powierzchnia postojowa (mm) | 2000 * 2000 * 2300 | 4000 * 4500 * 3200 | 5500 * 5000 * 3600 |
Całkowita waga (KGS) | 4500 | 7000 | 9000 |
Całkowite zużycie energii (w przybliżeniu) | 50 kW | 110 kW | 170 kW |
Rzeczywiste zużycie energii (w przybliżeniu) | 30 kW | 60 kW | 80 kW |
Powyżej parametrów technicznych tylko w celach informacyjnych Royaltec zastrzega sobie prawo do ostatecznej produkcji w oparciu o określone zastosowania.
Proszę skonsultować się z nami w sprawie oczekiwanych rozwiązań, które chcesz uzyskać od Royaltec, zapewniamy gotowe rozwiązania do powlekania w tej aplikacji.
