Maszyna do powlekania ekranowania EMI, powłoki ekranujące EMI na telefon komórkowy

Elektro-magnetyczne zakłócenia (EMI) Metalizator osłonowyZastosowanie:

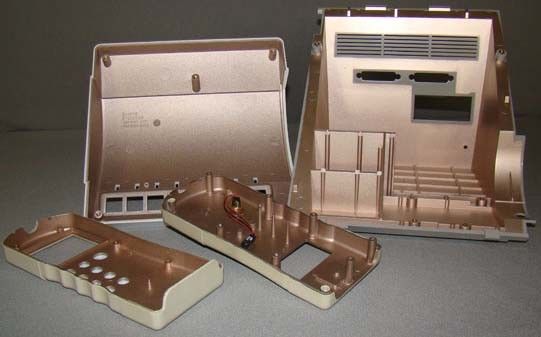

Przemysł elektroniczny, taki jak obudowa do telefonów komórkowych, obudowa do laptopów, instrumenty do pomiaru prędkości radarowej, komponenty wideo samochodowe itp.
Inne gałęzie przemysłu potrzebują funkcji ochronnej przed interferencjami elektromagnetycznymi

Materiały podłoża: ABS, PC, PC+ABS, plastik itp.

Właściwości folii ochronnej EMI

1. Grubość folii: 1,5 ~ 3 mikrona zależy od wymogów.
2. Odporność folii: (ohm) lepsza niż 0,5Ω
3. Przyczepność: taśma 3M810 > 5B

Proces powlekania filmem ochronnym EMI

1. Częstotliwość przenikania prądu ze stali nierdzewnej
2. Depozycja miedzi przez parowanie termiczne

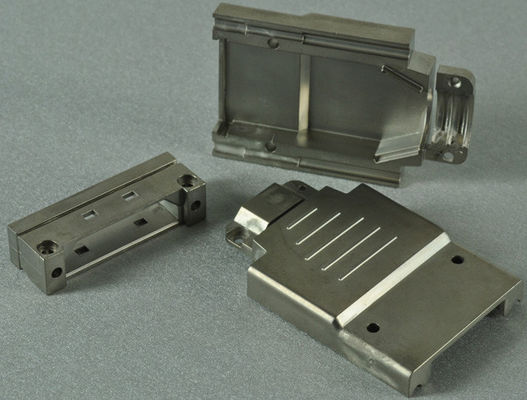

3. Stal nierdzewna, pokryta warstwą Cu.

Powierzchnie ochronne przeciw promieniowaniu elektromagnetycznemu przez roztwór próżniowy PVD

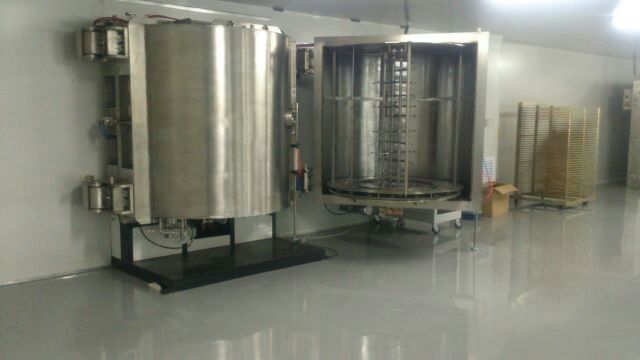

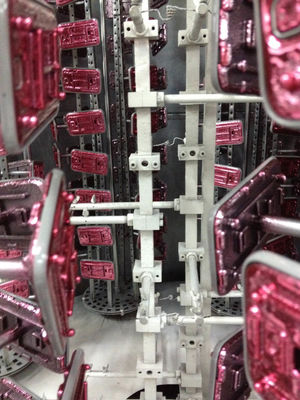

RT1616-EMI Vacuum Metalizing Machine jest specjalnie zaprojektowana do osadzania cienkiej folii osłony EMI, która jest szeroko stosowana w urządzeniach telekomunikacyjnych, komputerach, notebookach, elektronikach konsumenckich,urządzenia domowe, przemysłu lotniczego i wojskowego.

Zalety

Produkty wykończeniowe są składowane przy użyciu ekologicznego procesu, wolnego od zanieczyszczeń;
Wysoka wydajność
Doskonała jednolitość.
Produkcja dużych ilości
Niskie koszty, idealne rozwiązanie dla popytu na masową produkcję
Wysoka wydajność, do 98%
Grubość można kontrolować

Cechy projektowe

1) konstrukcja dwudrzwiowa i szybka prędkość pompowania dla wysokiej wydajności
2) obsługa przyjaznego panelu dotykowego z sterowaniem PLC
3) Projektowanie przyjaznego dla ludzkości oprogramowania dla stabilnej produkcji i wysokiej jakości.
4) Wysoki wskaźnik docelowego wykorzystania rozpylania zapewnia niskie koszty produkcji.
5) Dobra jednolitość i doskonała przyczepność
6) Zaawansowana koncepcja projektowania dla lepszej wydajności w celu zwiększenia wydajności produkcji i wskaźnika kwalifikowanego.
7) Urządzenie źródła jonów do oczyszczania plazmy i obróbki aktywności powierzchniowej w celu poprawy przyczepności.
8) Czas pompowania pod wysoką próżnią skrócony o 25% do 75% przez krypopumpę pary wodnej Polycold.

Polycold, znany również jako krypompa pary wodnej, skutecznie wychwytuje parę wodną, która stanowi od 65% do 95% gazu pozostałego w systemach Hi-vac.Para wodna jest najczęściej najbardziej reaktywnym zanieczyszczeniem występującym w policoldzie., można spodziewać się zwiększenia przepustowości produktu w istniejącym systemie o 20% do 100% i poprawy jakości depozytu.

1. Czas pompowania pod wysoką próżnią skrócony o 25% do 75%
2. Zwiększenie przepustowości produktu o 20% do 100%;
3. Typowe okresy spłaty poniżej jednego roku;
4. Obniżenie ciśnienia częściowego pary wodnej podczas obróbki w celu uzyskania lepszej jakości folii, lepszej adhezji i bardziej odtwarzalnego osadzenia.

Rodzaj:

• Orientacja pionowa, cylindryczna, konstrukcja dwustronna, przednie otwarcie.

Specyfikacje techniczne:

• Wydajność

1. Ciśnienie próżniowe ostateczne: lepsze niż 5,0 × 10-6Torr.
2. Ciśnienie próżni roboczej: 1,0 × 10- 4Torr
3. Pumping down Time: od 1 atm do 1,0×10- 4Torr≤5 minut (temperatura pokojowa, komora sucha, czysta i pusta)
4. Materiał metalizujący (parowanie): Stal nierdzewna, miedź
5. Model działania: całkowicie automatycznie / półautomatycznie / ręcznie

• Struktura

Maszyna do powlekania próżniowego zawiera kluczowy komplet systemu wymieniony poniżej:

1. Komora próżniowa

1.1 Rozmiar: średnica wewnętrzna 1600 mm

Wysokość wewnętrzna: 1600 mm

Wysokość użytkowa: 1265 mm

Całkowita wysokość: 1420 mm

1.2 Materiały: komora próżniowa SUS304

Włókiennicze i kołnierze drzwiowe SUS304

Struktura wzmocnienia komory: stal łagodna SS41, z malowanym wykończeniem powierzchni.

Podwozie komory SS41 ze stali miękkiej z malowaną powierzchnią wykończenia.

1.3 Osłona przeciwprzelewu i odparowania: SUS304

1.4 Okno widokowe: na drzwiach komory

1.5 Zawór wentylacyjny komory próżniowej (włączając tłumik)

1.6 Drzwi: materiał SUS304 Prężnica 1600 mm Wysokość wewnętrzna: 1600 mm

1.7 Układ napędowy do osadzania: napęd centralny maks. 1400 mm*1265 mm

1.8 Silnik napędowy: 1/2 KM

1.9 Moc parowania: 1 zestaw na drzwi

Moc rozpylania prądu stałego: 1 zestaw

Rozmiar katody rozpylającej: 125*1400mm

2. System pompowania próżniowego

2.1 Zamknięta olejem pompa próżniowa z wałkami obrotowymi

a: Prędkość pompowania: 640 m3/h

2.2 Pompa korzeniowa Leybold

a: Prędkość pompowania:4400 m3/h

2.3 Zawór próżniowy: model pneumatyczny

2.4 Próżnowaty przewód rurociągowy: materiał SUS304 6&8

2.5 Zawór wentylacyjny próżniowy: 3/8 ′ model elektromagnetyczny

3. System pompowania pod wysoką próżnią

3.1 Pompa dyfuzyjna oleju: RTDP-36

1. Prędkość pompowania: 40000L/S
2. Ciśnienie próżni: lepsze niż 10-7Torr.
3. Moc ogrzewania: 3 fazy, 21 kW.
4. Zużycie oleju: 9 litrów

3.2 Zamknięcie chłodnym: 36 ̊, ochłodzenie wodne w stosunku do strumienia oleju z powrotem

3.3 Zawór wysokiej próżni: pneumatyczny

3.4 Zawór linii przedniej: pneumatyczny

4. Elektryczny system sterowania i pracy

4.1 Obwód główny: przełącznik wyłączający bezpiecznik, przełącznik elektromagnetyczny,
C/T w typie serii

4.2 Moc parowania

4.3 System sterowania parowaniem

4.4 Moc rozpylania, model prądu stałego

4.5 System sterowania: PLC + ekran dotykowy automatycznie/ręcznie

4.6 System działania: ekran dotykowy + wyświetlacz

4.7 System pomiaru ciśnienia próżni

Wskaźnik próżni: Leybold Center 2 ¢ 1 set

Wskaźnik pełnego zasięgu: 760 Torr ~ 10-7Torr 1 zestaw

4.8 System alarmowy

Ciśnienie sprężonego powietrza jest niższe: alarm

Przepływ wody chłodzącej jest niższy: dźwięk alarmowy

Nieprawidłowe działanie: dźwięk alarmu

4.9 Wskaźnik obciążenia mocy: wskaźnik napięcia i wskaźnik obciążenia prądu

5. Podsystem

5.1 Układ sterowania zaworami sprężonego powietrza

5.2 System wody chłodzącej: przewód przepływowy wody i system zaworu przełącznikowego

5.3 Polikoldowa (-120~-145°C) Kryopompowa ¢ 1 zestaw

Model: MaxCool-2500L

Maksymalne obciążenie: 2500 W

Prędkość pompowania: 14000L/s.

6. System depozytowania

6.1 Źródło rozpylania

1. Celem rozpylania: 125mm*1400mm* 12~14mm 1 zestaw
2. Zamknięcie 1 zestaw
3. Regulator przepływu masy: Ar gazu 1 zestaw
4. Zasilanie na rozpylanie: prąd stały 60 kW 1 zestaw

6.2 Źródła parowania

1. Źródła parowania wolframu
2. Zapewnienie zasilania parowego: 20 kVA
3. Urządzenie źródła jonowego i zasilanie
4. Środowisko pracy

Powietrze sprężone: 5~8 kg/cm2

Woda chłodząca: Temperatura wprowadzania wody: 20~25°C, 200 litrów/min,
Ciśnienie w wodzie: 2~3 kg/cm2

Moc: 3 fazy 380V 50Hz ((60Hz), 160kVA

Obszar instalacji: (L*W*H) 6500*5500*2700mm

Wydechy: wentylacja pomp mechanicznych

Staraliśmy się zaprojektować i opracować najbardziej odpowiednie procesy powlekania różnych części 3D, które spełniają wymagania naszych klientów.Więc dostarczamy całkowite rozwiązania powłoki dla powłoki EMI.

Jeśli wymagany jest dostosowany system powłoki, proszę podzielić się swoimi myślami i pomysłami z naszym zespołem i przesłać specyfikacje produktów, będziemy współpracować, aby znaleźć najlepsze rozwiązania.

Proszę skontaktować się z nami, aby uzyskać więcej informacji, Royal Technology ma zaszczyt dostarczyć Państwu całkowite rozwiązania powłoki.
