| Nazwa marki: | ROYAL |
| Numer modelu: | RTAS |
| MOQ: | 1 zestaw |
| Cena £: | depends on |
| Warunki płatności: | L/C, T/T |
| Zdolność do zaopatrzenia: | 10 ZESTAWÓW MIESIĘCZNIE |

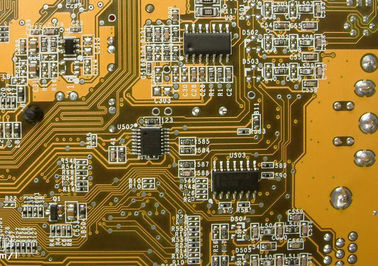

Osadzanie cienkich warstw przewodzących na płytkach drukowanych w procesie napylania PVD DC, miedziowanie, osadzanie przez napylanie Au
------ Duża pojemność, elastyczne projektowanie modułów, precyzyjna produkcja.
Zalety techniczne:

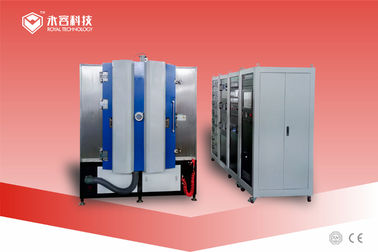

System napylania DPC-RTAS1215+ to ulepszona wersja oryginalnego modelu ASC1215, najnowszy system ma kilka zalet:
Wyższy wydajny proces:
1. Powłoka dwustronna jest dostępna według projektu uchwytu obrotowego
2. Do 8 standardowych płaskich kołnierzy katodowych dla wielu źródeł
3. Duża pojemność do 2,2 ㎡ wiórów ceramicznych na cykl
4. Pełna automatyzacja, PLC + ekran dotykowy, system sterowania ONE-touch
Niższy koszt produkcji:
1. Wyposażony w 2 pompy molekularne z zawieszeniem magnetycznym, szybki czas rozruchu, bezpłatna konserwacja;
2. Maksymalna moc grzewcza;
3. Ośmiokątny kształt komory dla optymalnego wykorzystania przestrzeni, do 8 źródeł łuku i 4 katody napylające do szybkiego osadzania powłok

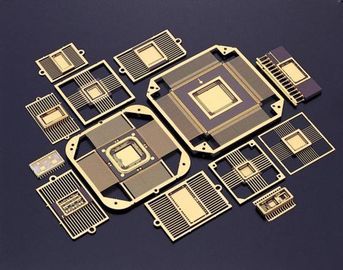

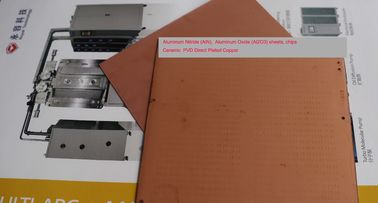

Proces DPC — Direct Plating Copper to zaawansowana technologia powlekania stosowana w przypadku diod LED i półprzewodników w przemyśle elektronicznym.Typowym zastosowaniem jest ceramiczne podłoże promieniujące.Osadzanie przewodzącej warstwy miedzi na podłożach z tlenku glinu (Al2O3), AlN za pomocą technologii napylania próżniowego PVD ma przede wszystkim jedną dużą zaletę w porównaniu z tradycyjnymi metodami wytwarzania: DBC LTCC HTCC mają znacznie niższe koszty produkcji.
Zespół Royal Technology współpracował z naszym klientem w celu opracowania procesu DPC z powodzeniem stosując technologię napylania PVD.
Zastosowania DPC:
HBLED
Podłoża do ogniw koncentratorów słonecznych
Opakowania półprzewodników mocy, w tym sterowanie silnikami samochodowymi
Elektronika zarządzania zasilaniem samochodów hybrydowych i elektrycznych
Pakiety dla RF
Urządzenia mikrofalowe
Specyfikacja techniczna
| Opis | DPC-RTAS1215+ |
| IzbaWysokość (mm) | 1500 |
| Średnica komory (mm) | φ1200 |
| Kołnierz montażowy katod napylających | 4 |
| Kołnierz montażowy źródła jonów | 1 |
| Kołnierz montażowy katody łukowej | 8 |
| Satelity (mm) | 16 x Φ150 |
| Impulsowa moc polaryzacji (KW) | 36 |
| Moc rozpylania (KW) | DC36 + MF36 |
| Moc łuku (KW) | 8x5 |
| Moc źródła jonów (KW) | 5 |
| Moc grzewcza (KW) | 36 |
| Efektywna wysokość powłoki (mm) | 1020 |
| Pompa molekularna z zawieszeniem magnetycznym | 2 x 3300 l/s |
| Pompa korzeniowa | 1 x 1000m³/godz |
| Obrotowa pompa łopatkowa | 1 x 300m³/godz |
| Trzymając pompę | 1 x60m³/godz |
| Pojemność | 2.2㎡ |
| Powierzchnia instalacji (dł. x szer. x wys.) mm | 4200*6000*3500 |
HMI + system obsługi ekranu dotykowego
Skontaktuj się z nami, aby uzyskać więcej specyfikacji, Royal Technology ma zaszczyt zapewnić Ci kompleksowe rozwiązania w zakresie powłok.
