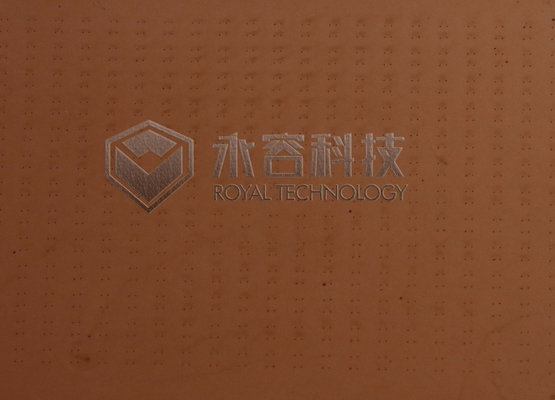

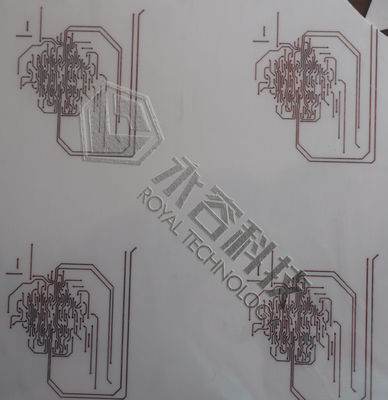

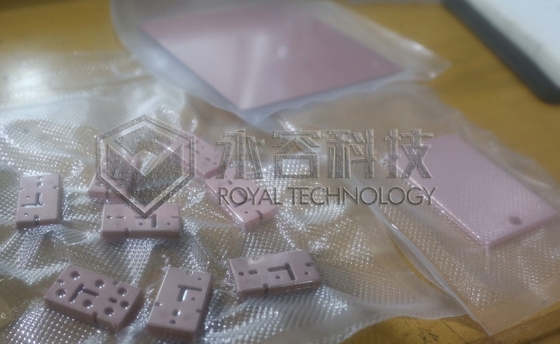

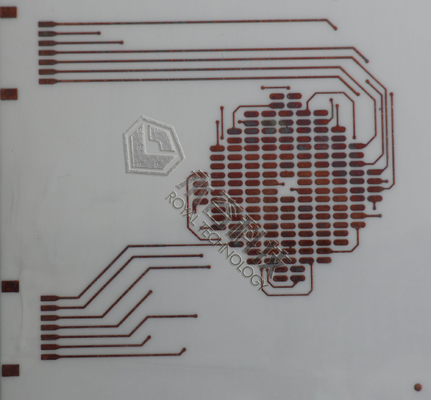

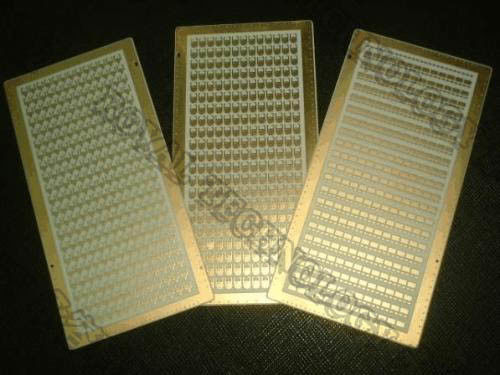

PVD Direct Plating Silver na ceramicznych filtrach dielektrycznych to zaawansowana technologia powlekania stosowana ze stacją bazową 5G i innymi półprzewodnikami dla przemysłu elektronicznego.Typowym zastosowaniem jest ceramiczne podłoże promieniujące.Nakładanie warstwy przewodzącej srebro/miedź na podłoża z tlenku glinu (Al2O3), AlN za pomocą technologii napylania próżniowego PVD ma przede wszystkim jedną dużą zaletę w porównaniu z tradycyjnymi metodami wytwarzania: DBC LTCC HTCC, która charakteryzuje się znacznie niższymi kosztami produkcji.Zespół Royal Technology współpracował z naszym klientem w celu opracowania procesu powlekania srebrem PVD z powodzeniem stosowanego z technologią napylania, która może zastąpić konwencjonalny proces szczotkowania płynnym srebrem.
typowe aplikacje
Aby wymienić tylko kilka, w celu uzyskania większej liczby zastosowań prosimy o kontakt z Royal Tech.

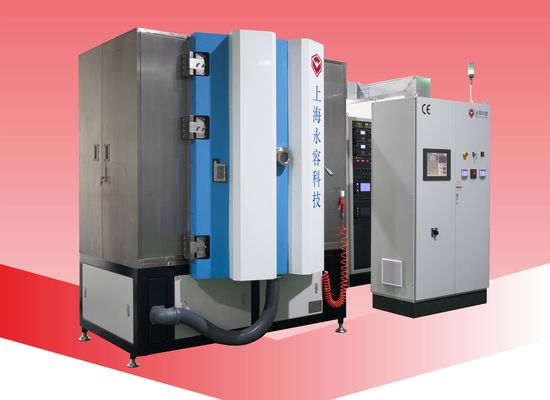

System napylania wsadowego RTAS1215 to ulepszona wersja, najnowszy system ma kilka zalet:
Wyższa wydajność procesu
1. Powłoka dwustronna jest dostępna według projektu uchwytu obrotowego
2. Do 8 standardowych płaskich kołnierzy katodowych dla wielu źródeł
3. Duża pojemność do 2,2 ㎡ wiórów ceramicznych na cykl
4. Pełna automatyzacja, PLC + ekran dotykowy, system sterowania ONE-touch
Niższy koszt produkcji
1. Wyposażony w 2 zestawy pomp molekularnych z zawieszeniem magnetycznym, szybki czas rozruchu, bezpłatna konserwacja
2. Maksymalna moc grzewcza
3. Ośmiokątny kształt komory dla optymalnego wykorzystania przestrzeni, do 8 źródeł łuku i 4 katody napylające do szybkiego osadzania powłok
Specyfikacja techniczna
Model: RTSP-Ag1215
Wysokość komory (mm): 1500
Średnica komory (mm): φ1200
Rozpylanie katodowe Kołnierz montażowy: 4
Kołnierz montażowy źródła jonów: 1
Kołnierz montażowy katod łukowych: 8
Satelity (mm): 16 x Φ150
Impulsowa moc polaryzacji (KW): 36
Moc rozpylania (KW): DC36 + MF36
Moc łuku (KW): 8 x 5
Moc źródła jonów (KW): 5
Moc grzewcza (KW): 36
Efektywna wysokość powłoki (mm): 1020
Pompa molekularna z zawieszeniem magnetycznym: 2 x 3300 L/S
Pompa Roots: 1 x 1000m³/h
Rotacyjna pompa łopatkowa: 1 x 300m³/h
Pompa podtrzymująca: 1 x 60m³/h
Pojemność: 2,2 ㎡
Powierzchnia instalacji (dł. x szer. x wys.) mm: 4200*6000*3500
w miejscu
Czas budowy: od 2016 r
Ilość: 3 zestawy
Lokalizacja: Chiny
W porównaniu z ogromnym popytem na rynku wydajność systemu wsadowego jest niska;poświęciliśmy się opracowaniu systemu napylania w linii (kontynuacja linii osadzania napylania) z automatycznymi urządzeniami do załadunku / rozładunku robota.Wszystkich zainteresowanych tym systemem prosimy o kontakt z naszym technikiem w celu uzyskania dalszych specyfikacji.
