| Nazwa marki: | ROYAL TECHNOLOGY |
| Numer modelu: | RT-R2R |
| MOQ: | 1 |
| Cena £: | negocjowalne |
| Warunki płatności: | L/C, T/T |
| Zdolność do zaopatrzenia: | 4 zestawy miesięcznie |
Maszyna RT-R2R została wyłącznie zaprojektowana i wykorzystana do pakowania papieru - powłoki z jednej strony, takich jak: etykiety, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierowe, papierosy papierosy papierowe, papierosy papi
Folia i papier pokryte aluminium są niezbędne w nowoczesnym przemyśle opakowaniowym.
Opracowaliśmy najnowszą technologię dla przemysłu opakowaniowego, a wraz ze zmianami w standardzie życia zmieniają się również produkty, których używamy.
Podczas gdy wiele opakowań zmieniło się z stosunkowo ciężkiej folii aluminiowej i laminatów aluminiowo-plastikowych na najnowszą technologię dla znacznie lżejszych i bardzo cienkich metalizowanych folii i kart.
Dzięki temu obniżyła się ilość potrzebnego surowca, a tym samym całkowity koszt materiału wykorzystywanego w obecnych opakowaniach, a jednocześnie umożliwiła jej wytrzymałość i większą ochronę.
Zalety techniczne
System sterowania i sterowania PLC + IPC
| Specyfikacje techniczne - Komora kwadratowa | ||||||||||||||
| Pozycja | Opis | R2R Modele maszyn do metalizowania | ||||||||||||
| RT-R2R-1100S | RT-R2R-1350S | RT-R2R-1700S | RT-R2R-2100S | RT-R2R-2200S | ||||||||||
| Substraty powłoki | Dostępne materiały podłoża (grębokość: μm) | PET:12~60 BOPP:20~60 PVC:20~60 CPP:20~60 | PET:12~60 BOPP:20~60 PVC:20~60 CPP:20~60 | PET:12~60 BOPP:20~60 PVC:20~60 CPP:20~60 | PET:12~60 BOPP:20~60 PVC:20~60 CPP:20~60 | PET:12~60 BOPP:20~60 PVC:20~60 CPP:20~60 | PET:12~60 BOPP:20~60 PVC:20~60 CPP:20~60 | |||||||
| Szerokość podłoża (maks.) mm | 1100 | 1350 | 1700 | 2050 | 2200 | 2500 | ||||||||
| Średnica rolki (maks.) mm | 800 | 800 | 800 | 800 | 800 | 800 | ||||||||
| Średnica rdzenia (wewnętrzna) mm | 3"/6" | 3"/6" | 3"/6" | 3"/6" | 3"/6" | 3"/6" | ||||||||
| Normalna prędkość powlekania (m/min.) | 400~600 | 400~600 | 400~600 | 400~600 | 400~600 | 400~600 | ||||||||
| Maksymalna prędkość powlekania (m/min.) | 720 | 720 | 720 | 720 | 720 | 720 | ||||||||
| Temperatura walców powłokowych (°C) | -20 do 25 | -20 do 25 | -20 do 25 | -20 do 25 | -20 do 25 | -20 do 25 | ||||||||
| Wymagania w zakresie bezpieczeństwa | 5*10-3 | 5*10-3 | 5*10-3 | 5*10-3 | 5*10-3 | 5*10-3 | ||||||||
| Prędkość pompowania ((@ stan bez obciążenia, czystość, temperatura pokojowa) | < 8 min, od atm do 7*10-2 | < 8 min, od atm do 7*10-2 | < 8 min, od atm do 7*10-2 | < 8 min, od atm do 7*10-2 | < 8 min, od atm do 7*10-2 | < 8 min, od atm do 7*10-2 | ||||||||
| System parowania próżniowego | Wyrzuty (Crucible) Qty.: grupy | BN Azotynoru boru: 13 | BN: 16 | BN:20 | BN:24 | BN: 25 | BN: 28 | |||||||
| Moc odparowania (KW) | 15/grupa | 15/grupa | 15/grupa | 15/grupa | 15/grupa | 15/grupa | ||||||||
| Materiał parowy (przęd aluminiowy) | 1.8~2.0, 99,98% ((czystość) | |||||||||||||
Kluczowe konfiguracje:
1Platforma obsługi: w tym biurko obsługi HMI, PLC + IPC
2Wysoka komora osadzenia próżniowego i komora owijania
3Pompy próżniowe 1° i 2° do komór osadzenia i zawijania
4. Szafki dystrybucyjne
5. Pociąg napędowy i szafki elektryczne
6Wysoka pompa próżniowa: pompa dyfuzyjna do komory osadzenia
7System chłodzenia i ogrzewania: chłodnicza pułapka, kriopumpa lub system chłodzenia ciekłym azotem
cechy metalizatora próżniowego sieci R2R

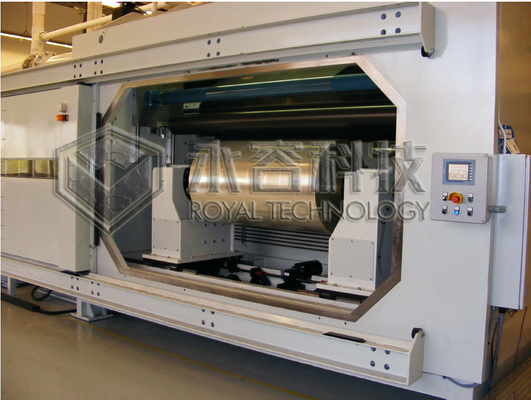

| 1System powłoki sieci przyjmuje zaawansowaną strukturę okrągłej komory, komory próżniowe zawierają komory uzwojenia (kamera górna) i komory parowania (pod);urządzenia owijające/rozwijające znajdują się po tej samej stronie komory próżniowej, które gwarantują stabilną pracę systemu przez długi czas | ||||||||
| 2 Wysokiej wydajności system pompowania próżniowego dla krótkiego cyklu ewakuacji próżniowej, poprawa wydajności efektywnie. | ||||||||
| 3 System powłoki sieciowej wyposażony jest w pompę utrzymującą w celu zapewnienia oszczędności energii | ||||||||
| 4 Komora osadnicza, komora zwojowa są wyposażone w potężny system pompowania chłodnej pułapki, który może skutecznie odprowadzać wilgoć z komory próżniowej i podłoża (temperatura -120°C,całkowita powierzchnia cewki chłodnej 2 m2, co zwiększa wydajność pracy urządzenia. | ||||||||
| 5 Układ uzwojenia przyjmuje system sterowania napięciem stałym z czterema silnikami | ||||||||
| 6 Aby zapewnić stałą regulację prędkości zawijania folii, system powłoki sieci wyposażony w serwomotory Siemens i serworegulator prędkości | ||||||||
| 7 Wysokiej wydajności rolki rozciągające mogą regulować kąt w zależności od zmian w procesie powlekania, aby zapewnić płaskość rolki podłoża. | ||||||||
| 8 Rolka powłokowa, od temperatury pokojowej do -15°C, jej system chłodzenia i ogrzewania może zapobiec uszkodzeniu termicznemu filmu podczas procesu osadzenia.Można również otworzyć rolkę rozpraszacz w komorze próżniowej wchłaniać wilgoć na powierzchni rolki. | ||||||||
| 9 Konstrukcja ramki huśtawkowej może automatycznie regulować proces uzwojenia zgodnie z średnicą rolki uzwojenia, aby zapewnić równą odległość uzwojenia. | ||||||||
| 10 Układ parowania zaprojektowany z układem ściskającym z przodu i końca dla wysokiej szybkości osadzania, szybkiej zmiany łodzi osadzania i dobrego kontaktu, które zapewniają wysoką jakość jednolitości,skrócić czas pracy urządzeń pomocniczych i zwiększyć wydajność pracy. | ||||||||
| 11 Niezależny system podawania drutu aluminiowego, zgodnie z wymaganym różnym procesem powlekania, dostępne są zarówno indywidualne podawanie drutu dla każdej grupy, jak i ogólna regulacja. | ||||||||
| 12 Urządzenie alarmowe systemu powłoki sieciowej zapewnia wskazówki dotyczące ostrzegania przed uszkodzeniami, które umożliwiają operatorom i inżynierowi utrzymania szybkie rozpoznanie i naprawienie problemów, a następnie powrót do normalnej produkcji. |
Proszę skontaktować się z nami, aby uzyskać więcej informacji, Royal Technology ma zaszczyt dostarczyć Państwu całkowite rozwiązania powłoki.
