System powlekania w linii, system odlewania ciągłego magnetronu z powietrza do powietrza

1. Filmy powłokowe:

1.1 Metali przewodzących: Al, Cr, Cu, Ti, Zr, Ag, Au, Ni itp.

1.2 Filmy na bazie nierowodzących metali: Tantal ((Ta ), TaN, Ta₂O_5,

Silikon (SiOx), Ind (In), Niobium (Nb) TiNbN itp.

Linia produkcyjna ciągłych powłok metalowych PVD do kabli światłowodowych-- E-katalog do pobrania

Informacje ogólne

Linia produkcyjna do ciągłego pokrycia próżniowego drutów i taśm

System rozpylania w linii dla drutów miedzianych i taśm

Linia produkcyjna srebrnych drutów miedzianych

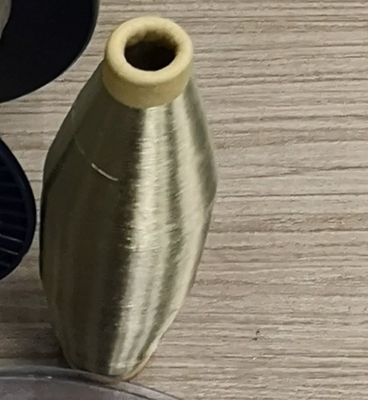

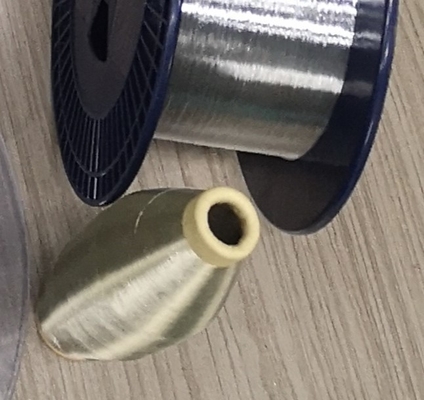

Włókno miedziane, pokryte srebrem, złotem lub miedzią.

Zastosowanie

1Włókna przewodzące metalowe

2. metalowe taśmy o grubości mniejszej niż 1 mm

3. Kable światłowodowe

4Druty z włókien chemicznych

5. linia włókna chemicznego
6Przędza szklana i przędza węglowa powlekana miedzią
7Przędza węglowa i przędza szklana powlekana aluminium

9. PVD srebrno pokryty drut miedziany,

10Kabel światłowodowy pokryty srebrem

11. Złote maszyny drutowe

12Płytka miedziana srebrzona

13. Srebrne pokrycie miedzianych, brązowych i mosiężnych kabli

14Nowa wielowarstwowa linia powlekania drutu miedzianego i taśm

15Maszyna do pokrycia srebrem kabli światłowodowych

Substraty mogą być powleczone:

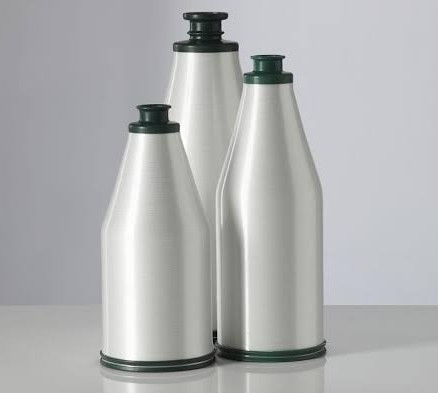

Druty i taśmy cienkie: drut metalowy, taśma metalowa o grubości mniejszej niż 1 mm, włókna optyczne, włókna chemiczne, włókna i drut (w tym włókna bazaltowe i drut z włókna węglowego), przędzy szklane,Przędza węglowa.

Wydarzenia

Po dziesięcioleciach badań i rozwoju, powłoka próżniowa jest dość dojrzałą formą odłożania folii, która ma pozytywne perspektywy zastosowań w różnych gałęziach przemysłu.Wykorzystanie techniki pokrycia próżniowego na ciągłych drutów i taśmach wymaga kompleksowych technologii, który może modyfikować właściwości i funkcje powierzchni, jego znacząca lekkie osiągi stanowią przewagę dla urządzeń sztucznej inteligencji.

Rodzaje istniejącej linii produkcyjnej pokrycia próżniowego podłoża drutów i taśm

1. Rodzaj oddzielony
   Linia powlekania nie zawiera urządzenia wstępnego czyszczenia podłoża (przewodów i taśm).Wkłada się poprzednio oczyszczony strumieniowy rolnik do zamkniętego pojemnika próżniowego, który jest wyposażonyPo wyprowadzeniu próżni do wymaganego ciśnienia próżni roboczej rozpoczyna się proces przedgrzewania, a następnie osadzenia folii metalowych.Struktura tego typu urządzeń jest prosta., ale bardzo niska wydajność produkcji i powleczone podłoże ma problem z kontaminacją drugiego razu.

2. Typ powłoki pełnej ciągłej powietrza do powietrza

Całkowita ciągła linia powlekania powietrza do powietrza jest zakończonym ciągłym procesem powlekania, który obejmuje oczyszczanie przedobróbki w środowisku atmosferycznym,a następnie podłoże (strychy lub przewody) wchodzi do komory próżniowej, aby zdeponować metalowe folie, a następnie z powrotem do środowiska atmosferycznego przez komory buforowe.

Kluczowe moduły konstrukcyjne linii ciągłego powlekania powietrza do powietrza:

A: Moduł wstępnej obróbki substratów (strygów lub drutów)

B: Moduł chłodzenia

C: Moduł grzewczy

D: Komora osadzania folii

E: urządzenia pętli i komora buforowa próżniowa.

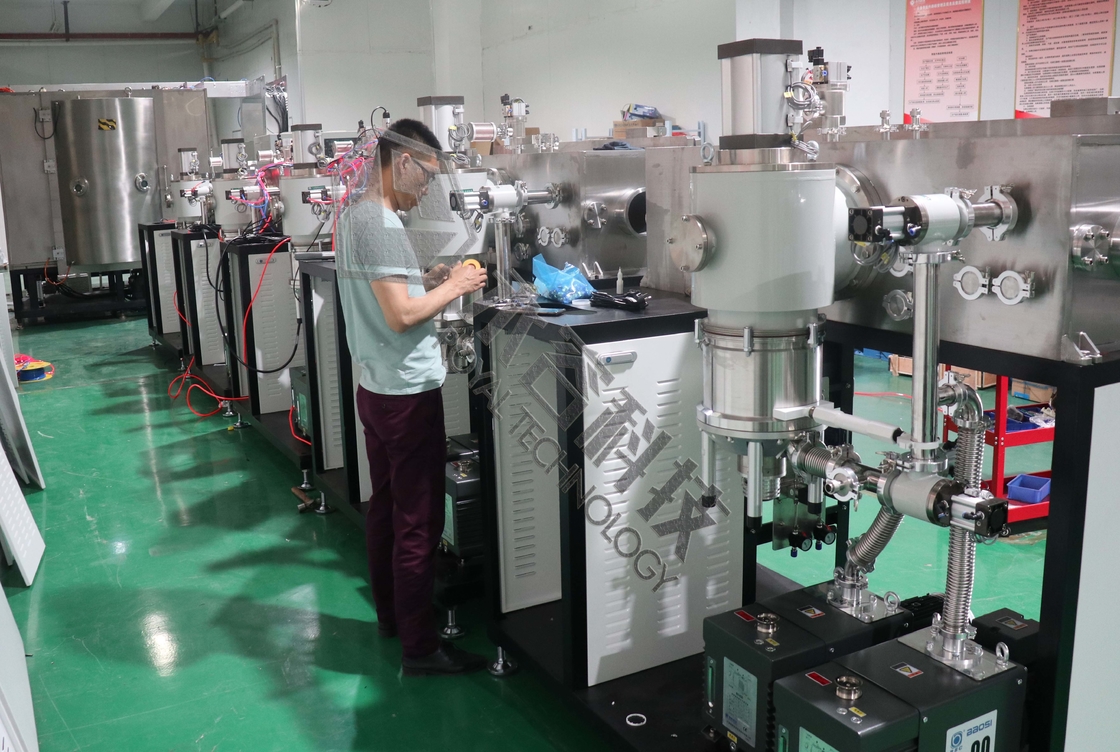

Cała linia powlekania jest bardziej skomplikowana w zakresie struktury, działania i systemu sterowania.Bardzo wysoka inwestycja, ale zalety wysokiej produkcji i efektywnego obniżenia kosztów produkcji sprawiają, że jest bardzo atrakcyjna dla producentówZespół Royal Technology zbudował linię produkcyjną w 2019 r. na podstawie małego urządzenia demo. Cieszymy się, że możemy zapoznać się z usługą outsourcingu powłok.

Zapraszamy do konsultacji z nami, którzy są zainteresowani linią powłoki ciągłej inwestować, dostarczamy rozwiązanie powłoki pod klucz.

3. Rodzaj uniwersalny

Typ uniwersalny to linia powlekania, która łączy podłoża (strychy), oczyszczanie przedobróbki, podanie na gorąco i powlekanie próżniowe 3 procesy w celu utworzenia kompletnej ciągłej linii produkcyjnej.Co sprawia, że poszły i procesy suchej powłoki są kompatybilne ze sobą, a także może produkować wysokiej jakości i ekonomiczne metalowe powlekane taśmy

(4) Typ powłoki wielowarstwowej

Linia produkcyjna łączy w sobie kilka różnych metod powlekania PVD: powlekanie parowania wiązki elektronów, osadzenie magnetronowe i osadzenie CVD zwiększone plazmą.

Wykorzystując przedgrzewanie wiązki E, rozładowanie promieniowania przez bombardowanie plazmy, oczyszczanie powierzchni na taśmach, a następnie odkładanie wielowarstwowych warstw na powierzchni przy użyciu różnych procesów osadzenia.

Pierwsza warstwa wymaga silnej adhezji między folia metalową a powierzchnią podłoża, dlatego stosuje się osad magnetronowy;Druga warstwa wykorzystuje metodę parowania wiązki elektronowej do osadzania różnych materiałów powłokowych, ma wysoką gęstość energii wiązki elektronów i wysoką wydajność temperatury ogrzewania; trzecia warstwa wykorzystuje metodę osadzenia CVD zwiększoną plazmą w celu uzyskania wysokiej jednolitości, precyzyjnego wykończenia,film o wysokiej twardości i stabilnych charakterystykach chemicznych, jest dobrym wyborem dla warstwy ochronnej.

Dołączamy, że wielowarstwowy typ powłoki taśm jest jeszcze na początkowym etapie badań i rozwoju.Ponadto wysokie koszty produkcji i niska wydajność powodują, że producenci wybierają konwencjonalne metody zanurzania na gorąco i galwanizacji.Jednakże jego wysoka wartość dodana dla produktów i przyjazne dla środowiska cechy wskazują, że jest dobrym perspektywicznym zastosowaniem.
