| Nazwa marki: | ROYAL |
| Numer modelu: | RTAC |
| MOQ: | 1 zestaw |
| Cena £: | negocjowalne |
| Warunki płatności: | L / C, T / T |
| Zdolność do zaopatrzenia: | 12 zestawów miesięcznie |

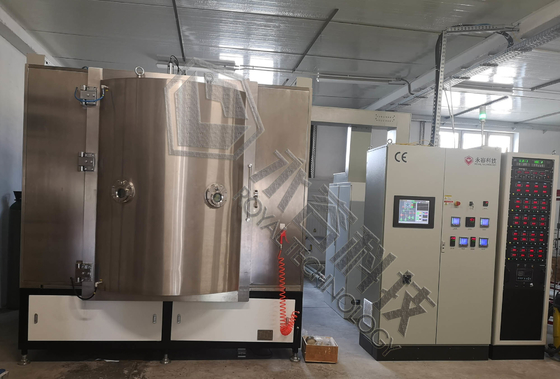

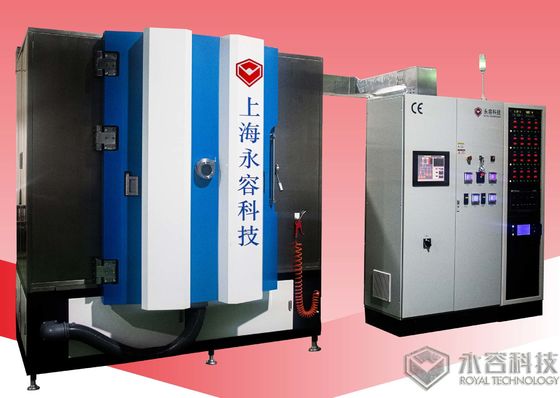

Pozłacanie PVD na ceramicznym, dekoracyjnym urządzeniu do powlekania PVD, Maszyna do powlekania łukiem Multi na szkle i produktach ceramicznych
Specyfikacje maszyny do powlekania próżniowego z wieloma łukami RTAC1618
| MODEL | RTAC1618 | ||
| MATERIAŁ | Stal nierdzewna (S304) | ||
| ROZMIAR KOMORY | Φ 1600 * 1800 mm (H) | ||
| SYSTEM POMPY | Rotacyjna tłokowa pompa próżniowa (mechaniczna) | ||
| Obrotowa łopatkowa pompa próżniowa (trzymająca) | |||
| Pompa próżniowa Roots | |||
| Pompa dyfuzyjna | |||
| TECHNOLOGIA | Platerowanie jonowe (źródła z wieloma łukami) | ||
| TYPOWE CELE | Chrom, tytan, cyrkon, TiAl | ||
| GAZ | Przepływomierze masowe gazu (Ar, N2,) Argon, azot | ||
| KONTROLA | PLC (programowalny sterownik logiczny) | ||
| SYSTEM BEZPIECZEŃSTWA | Liczne blokady bezpieczeństwa chroniące operatorów i sprzęt | ||
| CHŁODZENIE | Recylowanie wody chłodzącej | ||
| OGRZEWANIE | Grzałka do 300 ℃ | ||
| MOC MAKS. | 150KW (w przybliżeniu) | ||
| ŚREDNIE ZUŻYCIE MOCY | 70KW (w przybliżeniu) | ||
Ceramiczny sprzęt do powlekania PVD wykorzystuje technologię powlekania jonowego do odparowywania metali solnych, takich jak tytan, chrom, za pomocą źródła łuku katodowego i kondensacji zjonizowanych metali na powierzchni produktu, aby wytworzyć cienką warstwę Nano w środowisku o wysokiej próżni.Z gazem reaktywnym, takim jak: Azot do generowania różnych kolorów.
Cechy sprzętu do powlekania PVD:
1. Komora próżniowa to pionowe, jedno otwarte drzwi, wyroby ze stali nierdzewnej 304, średnica wewnętrzna komory próżniowej od φ1400mm-Φ2000mm;
2. System próżniowy za pomocą obrotowej pompy łopatkowej, pompy Rootsa i pomp dyfuzyjnych oleju lub pompy molekularnej;
3. System powlekania wykorzystuje 1-2 magnetyzm o pośredniej częstotliwości do sterowania źródłem zasilania rozpylania, ma 1-2 pary niezrównoważonego magnetyzmu do kontrolowania celu i posiada 14-40 źródeł łuku.
4. Wysokowydajne źródło zasilania z polaryzacją impulsów;
5. System zgazowania wykorzystuje przepływomierz masowy gazu produkowanego w kraju lub z importu, miernik kontrolny (demonstracyjny) przepływu gazu;
6. Przeciążony obwód elektryczny zakładania instalacji sterowanej elektrycznie, odcina dopływ wody, gaśnie akustyczno-optyczne urządzenie alarmowe;
7. System sterowania (ekran dotykowy + PLC), wyświetlanie szczegółowych parametrów w czasie rzeczywistym, całkowicie automatyczne sterowanie całym procesem produkcyjnym i automatyczna pamięć parametrów technologicznych.
Inne niestandardowe rozmiary maszyn są dostępne w oparciu o określone wymiary produktu i zapotrzebowanie na moc.
Model | RTAC-1008 | RTAC-1012 | RTAC-1215 | RTAC-1416 | RTAC-1618 | ||||||
| Wewnętrzny rozmiar komory | 1000x800mm | 1000x1200mm | 1200x1500mm | 1400x1600mm | 1600x1600mm | ||||||
| Rodzaj zasilacza | Zasilanie łuku, zasilanie żarnika, zasilacz impulsowy | ||||||||||
| Budowa komory próżniowej | Pionowa konstrukcja drzwi przednich, tylny system wylotu powietrza i dwuwarstwowa komora chłodzenia wodą | ||||||||||
| Materiał komory próżniowej | stal nierdzewna 304 / 316L | ||||||||||
| Najwyższa próżnia | 6,0x10-4Pa (rozładunek, czyszczenie, komora suszenia) | ||||||||||
| Prędkość pompowania próżniowego | od atmosfery do 8,0 * 10-3Pa ≤15 minut | ||||||||||
| System pompowania próżniowego | Pompa dyfuzyjna lub molekularna + Pompa Rootsa + Pompa mechaniczna + Pompa podtrzymująca (konkretny model można wybrać zgodnie z wymaganiami klienta) | ||||||||||
| Źródło łuku | 6 jednostek lub 8 jednostek | 8 jednostek lub 10 jednostek | 10 jednostek lub 12 jednostek | 14 jednostek lub 16 jednostek | 16 jednostek lub 18 jednostek | ||||||
| Zasilacz bias | 20KW / zestaw | 20KW / zestaw | 30KW / zestaw | 40KW / zestaw | 50KW / zestaw | ||||||
| Model jazdy | Rewolucja i rotacja planetarna, regulacja prędkości o zmiennej częstotliwości (kontrolowane i regulowane) | ||||||||||
| System grzewczy | Kontrolowane i regulowane od temperatury pokojowej do 450 ° C (Regulacja temperatury PID) | ||||||||||
| MFC | 3-torowy lub 4-torowy system kontroli i wyświetlania przepływu gazu procesowego, selektywny automatyczny system gazowania | ||||||||||
| System chłodzenia | Tryb chłodzenia z obiegiem wody, chłodnica wodna lub przemysłowa chłodnica wodna lub system głębokiego chłodzenia.(Dostarczone przez klientów) | ||||||||||
| Tryb sterowania | Ręczny / automatyczny tryb integracji, obsługa ekranu dotykowego, sterowanie PLC lub komputer | ||||||||||
| Całkowita moc | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
| Alarm i ochrona | Alarmuj niedobór wody, przetężenie i przepięcie, otwarty obwód i inne nietypowe stany pomp, celów itp. I zastosuj odpowiednie środki ochronne i funkcję blokady elektrycznej | ||||||||||
| Obszar wyposażenia | W2,5 m * L3,5 m | W3m * L4m | W4m * L5m | W4,5m * L6m | W5m * L7m | ||||||
| Pozostałe parametry techniczne | Ciśnienie wody ≥0,2 MPa, temperatura wody ≤25 ° C, ciśnienie powietrza 0,5-0,8 MPa | ||||||||||
| Uwagi | Specyficzną konfigurację urządzeń do powlekania można zaprojektować zgodnie z wymaganiami procesu dotyczącymi produktów powłokowych | ||||||||||
Ceramiczne próbki powłok sanitarnych PVD
Skontaktuj się z nami, aby uzyskać więcej specyfikacji, Royal Technology jest zaszczycona mogąc dostarczyć Ci kompleksowe rozwiązania w zakresie powłok.
