| Nazwa marki: | ROYAL |
| Numer modelu: | RTSP |
| MOQ: | 1 SET |
| Cena £: | negocjowalne |
| Warunki płatności: | L/C, T/T |
| Zdolność do zaopatrzenia: | 5 zestawów miesięcznie |
Srebro PVD Direct Plating na ceramicznych filtrach dielektrycznych jest zaawansowaną technologią powłoki stosowaną w stacjach bazowych 5G i innych półprzewodnikach dla przemysłu elektronicznego.Jednym z typowych zastosowań jest Ceramic Radiating SubstrateOdłożenie przewodzącej folii srebra/miedzi na tlenku aluminium (Al2O3), podłogach AlN za pomocą technologii plamkowania próżniowego PVD,ma przede wszystkim jedną dużą zaletę w porównaniu z tradycyjnymi metodami produkcji: DBC LTCC HTCC, który ma znacznie niższe koszty produkcji. Royal Technology’s team collaborated with our customer to develop the PVD Silver Plating process successfully applying with sputtering technology which can replace conventional liquid silver brushing process.
Typowe zastosowania
Aby wymienić tylko kilka, dla dalszych aplikacji prosimy o kontakt z Royal Tech.
System RTAS1215 jest ulepszoną wersją, najnowszy system ma kilka zalet:
Wyższa wydajność procesu
1. Dwuoboczne powłoki dostępne są według konstrukcji urządzeń obrotowych
2Do 8 standardowych płaskich brzytów katodowych dla wielu źródeł
3. Duża pojemność do 2,2 m2 szczątków ceramicznych na cykl
4Całkowicie zautomatyzowany, PLC + ekran dotykowy, jeden dotykowy system sterowania
Niższe koszty produkcji
1Wyposażony w 2 zestawy pomp molekularnych z zawieszeniem magnetycznym, szybki czas uruchomienia, bez obsługi
2Maksymalna moc grzewcza
3Ośmiokątny kształt komory dla optymalnego wykorzystania przestrzeni, do 8 źródeł łuku i 4 katody rozpylające do szybkiego osadzania powłok
Specyfikacje techniczne

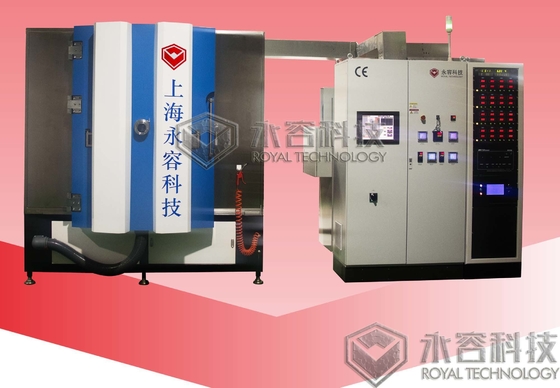

Model: RTSP-Ag1215
Wysokość komory (mm): 1500
Średnica komory (mm): φ1200
Katody rozpylające: 4
Flanca mocująca źródło jonowe: 1
Arkowe katody mocujące płaszczyzna: 8
Satelity (mm): 16 x Φ150
Moc impulsowego przesunięcia (KW): 36
Moc rozpylania (KW): DC36 + MF36
Moc łukowa ((KW): 8 x 5
Moc źródła jonowego (KW): 5
Moc ogrzewania (KW): 36
Efektywna wysokość powłoki (mm): 1020
Pompa molekularna z zawieszeniem magnetycznym: 2 x 3300 l/s
Pompa korzeniowa: 1 x 1000 m3/h
Pompy z wałkami obrotowymi: 1 x 300 m3/h
Pompy obciążające: 1 x 60 m3/h
Pojemność: 2,2 m2
Obszar instalacji (L x W x H) mm: 4200*6000*3500
Wnętrze
Czas budowy: od 2016 r.
Ilość: 3 zestawy
Miejsce: Chiny
W porównaniu z ogromnym popytem na rynku, wydajność systemu partiowego jest niska;Dedykowaliśmy się rozwojowi systemu rozpylania w linii (kontynuuje linię osadzenia rozpylania) z automatycznym załadunkiem / rozładunkiem robotówJeśli ktoś jest zainteresowany tym systemem, prosimy o kontakt z naszym technikem.
