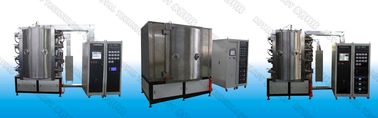

Dekoracja łuku Maszyna do powlekania cienką folią / PVD Jednostka powlekania łukiem katodowym
Urządzenie do powlekania łukowego cienką folią stosowane jest głównie do osadzania różnych folii metalowych i warstw metalowych, folii wielowarstwowych.
Nasza cienkowarstwowa maszyna do powlekania dekoracyjnego łuku ma następujące zalety:
Zasilanie łukiem katodowym ma modele DC i impulsowe, stabilny prąd łuku; dokładna kontrola prądu z niskim przeregulowaniem.
Poza tym konstrukcja całej jednostki powłoki zapewnia i zapewnia stabilny czas pracy, wysoką jakość kolorów powłok, szybkie osadzanie, wysoką szybkość jonizacji i silne zalety adhezji.
1. Struktura: komora osadzania, pompy próżniowe, źródła łuku, wrzeciono i podnośnik, konstrukcja przyrządu, ogrzewanie i chłodzenie, woda i gaz (dystrybucja), elektryczne systemy sterowania i sterowania itp.
2. Kolory powłoki: złoty, czarny, brązowy, szary, chromowane itp
3. Właściwości powłokowe: TiN, TiC, ZrN, CrN, TiAlN, o jasnych kolorach, silnej przyczepności i doskonałej ochronie przed zarysowaniem, szybkiej szybkości osadzania, dobrej dyfrakcji.

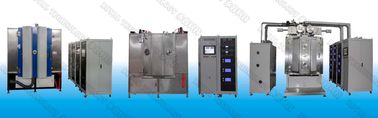

Dekoracje łukowe Modele maszyn do powlekania cienkich filmów
Model | RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||
| Komora Rozmiar wewnętrzny | 900 x 1100 mm | 1000 x 1200 mm | 1250 x 1350 mm | 1400 x 1600 mm | 1600 x 1600 mm | ||||
| Rodzaj zasilania | Zasilanie łuku, zasilanie żarnika, zasilacz impulsowy | ||||||||
| Struktura komory próżniowej | Pionowa konstrukcja drzwi przednich, tylny układ wydechowy i dwuwarstwowa komora chłodzenia wodą | ||||||||
| Materiał komory próżniowej | stal nierdzewna 304 / 316L | ||||||||
| Najwyższa próżnia | 6,0x10-4 Pa (komora wyładowcza, czysta, susząca) | ||||||||
| Prędkość pompowania próżniowego | z atmosfery do 8,0 * 10 -3 Pa ≤15 minut | ||||||||
| System pomp próżniowych | Pompa dyfuzyjna lub pompa molekularna + pompa Roots + pompa mechaniczna + pompa podtrzymująca (konkretny model można wybrać zgodnie z wymaganiami klienta) | ||||||||
| Źródło łuku | 6 jednostek lub 8 jednostek | 8 jednostek lub 10 jednostek | 10 jednostek lub 12 jednostek | 14 jednostek lub 16 jednostek | 16 jednostek lub 18 jednostek | ||||
| Polaryzacja zasilania | 20KW / zestaw | 20KW / zestaw | 30KW / zestaw | 40KW / zestaw | 50KW / zestaw | ||||
| Model jazdy | Rewolucja planetarna i rotacja, regulacja prędkości zmiennej częstotliwości (regulowane i regulowane) | ||||||||
| System grzewczy | Kontrolowane i regulowane od temperatury pokojowej do 450 ° C (Regulacja temperatury PID) | ||||||||
| MFC | 3-ścieżkowy lub 4-torowy system kontroli i wyświetlania przepływu gazu procesowego, selektywny automatyczny system gazowania | ||||||||
| System chłodzenia | Tryb chłodzenia obiegu wody, wieża chłodnicza lub chłodnica wody przemysłowej lub system głębokiego chłodzenia. (Dostarczone przez klientów) | ||||||||
| Tryb sterowania | Ręczny / automatyczny tryb integracji, obsługa ekranu dotykowego, sterowanie PLC lub komputera | ||||||||
| Całkowita moc | 30KW | 35KW | 45KW | 60KW | 75KW | ||||
| Alarm i ochrona | Alarmowy niedobór wody, nadmierne natężenie i przepięcie, obwód otwarty i inne nieprawidłowe warunki pomp, celów itd. Oraz wykonanie odpowiednich zabezpieczeń i funkcji blokady elektrycznej | ||||||||
| Powierzchnia sprzętu | W2,5m * L3,5m | W3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||
| Pozostałe parametry techniczne | Ciśnienie wody ≥0,2 MPa, temperatura wody ≤ 25 ° C, ciśnienie powietrza 0,5-0,8 MPa | ||||||||
| Uwagi | Konkretna konfiguracja urządzeń do powlekania może być zaprojektowana zgodnie z wymaganiami procesowymi dotyczącymi produktów powłokowych | ||||||||
4. Metalowe kolory jonowe
Prosimy o kontakt w celu uzyskania dalszych specyfikacji, Royal Technology ma zaszczyt dostarczyć Państwu kompleksowe rozwiązania w zakresie powłok.
