Horyzontalne duże blachy i rury ze stali nierdzewnej Próżniowa maszyna do powlekania jonowego / Arkusze dekoracyjne z powłoką SS
Poziome wielkogabarytowe poziome wielkogabarytowe urządzenie przeznaczone jest wyłącznie do dużych blach i rur ze stali nierdzewnej, a także do mebli w kolorze PVD.
Wielkość komory wynosi do 2000 * L 8000 mm, co pozwala pokryć najdłuższą rurę ze stali nierdzewnej do 7000 mm.
Poziome wielkogabarytowe wielopowierzchniowe maszyny do powlekania próżniowego
| 1. Komora | Struktura cylindryczna | Otwór z przodu, stal nierdzewna (S304), grubość: (14 + 6) mm, proces ciągnienia drutu metalowego na powierzchni. Metoda chłodzenia: woda, częściowo podwójne warstwy. | 3. System sterowania i obsługi | PLC + kolorowy ekran dotykowy + Auto / Semi-auto / Ręcznie | |||||||
| Najwyższe ciśnienie | 7,0 × 10-4 Pa (bez obciążenia, pusta komora w temperaturze pokojowej) | Liczne blokady bezpieczeństwa chroniące operatorów i sprzęt (woda, prąd itp.) | |||||||||
| Wyciek | Lepsza niż 0,67 Pa w ciągu 1 godziny po wyłączeniu maszyny, gdy osiągnie najwyższe ciśnienie | Automatyzacja procesów i sterowanie; Procesy operacyjne i rejestrowanie danych receptur | |||||||||
| Czas rozpadu | Od 1 atm do 5,0x10-3Pa <15 minut (bez obciążenia, pusta komora w temperaturze pokojowej) | Platforma logowania administratora | |||||||||
| Wewnętrzny rozmiar | φ 2000 × 8000 (H) mm | Automatyczne wyłączanie systemu | |||||||||
| 2. System nakładania powłok | System rotacyjny | Planetarny układ napędowy (dla rur) - (φ1300 * 7000 mm) Centralny układ jezdny do blach stalowych. (φ 1600 * 7000 mm) | 4. Dostawy mediów (dostarczone przez użytkownika) | Ślad stopy | (L1600mmm * W9000mm * H3200mm) | ||||||
| Specyfikacja szafy | Max. Obciążenie podłoża: 1000 kg; Prędkość: 0-8 obrotów na minutę (regulowana) Ekskluzywna konstrukcja Vakia zapewniająca gładkość i stabilność powłoki. | Zaopatrzenie w wodę | 1. Woda 1) Zużycie wody: 0,2-0,3 MPa / CM2 2) Przepływ wody: ≥ 10 l / min 3) Temperatura wody: ≤25 ℃ | ||||||||
| Pompy próżniowe | 6x Tłokowa pompa rotacyjna (mechaniczna) 2x Rotary Vane Vacuum Pump (Holding) 2x Roots Vacuum Pump 4x Pompa dyfuzyjna | Zasilacz | 3 fazy 4 linie, AC380V ± 5% 50HZ; Przewód uziemiający: <3Ω | ||||||||
| Źródła osadzania | Łukowaty łuk kołowy sterowany katodą: 60 zestawów, wymiary: φ100 × 40mm Ekskluzywny design firmy Vakia | Reaktywny gaz | O2, Ar, N2, C2H2, (> 99,99%) | ||||||||
| Bias Votage Supply | 72KW | Kompresor powietrza | ≥7,5 P, 0,6 ~ 0,7 MPa, 6-8 kg / cm2 | ||||||||
| Ogrzewanie | do 250 ℃ (od temperatury pokojowej do 200 ℃, mniej niż 15 minut) | Air Container | ≥ 2m³ | ||||||||
| Podłoże nośne | do powlekania blachy; inne nośniki podłoża dostarczone przez klientów na podstawie różnych produktów. | Wieża i zbiornik chłodzący wodę | 50 T, 180 L / min przy 10 - 25 ℃, 0,2 ~ 0,3 MPa, 5 kg / cm2 (Min) | ||||||||

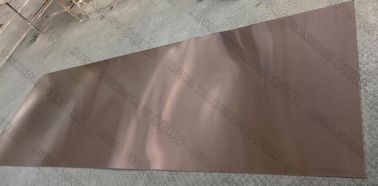

PVD Brushing Gold Colors

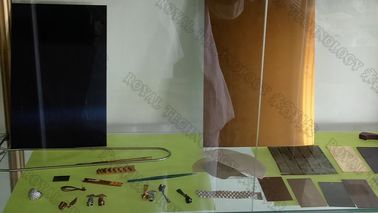

PVD Niebieski kolor
Prosimy o kontakt w celu uzyskania dalszych specyfikacji, Royal Technology ma zaszczyt dostarczyć Państwu kompleksowe rozwiązania w zakresie powłok.
