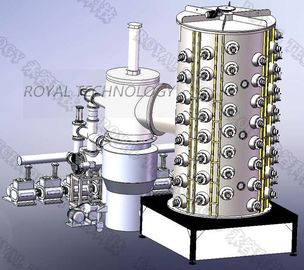

Duże meble Maszyna do powlekania jonowego Muil-Arc / PVD Maszyna do powlekania jonów próżniowych do budynków architektonicznych

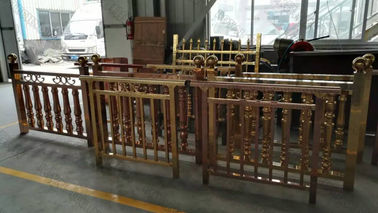

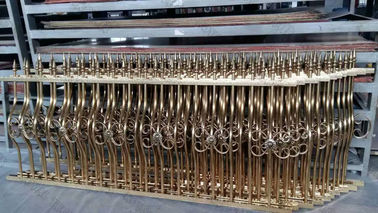

Maszyna do lakierowania próżniowego łukowego o dużym rozmiarze jest szeroko stosowana do dużych rozmiarów mebli, architektonicznych materiałów budowlanych, arkuszy SS, płyt SS, rur SS, ceramiki i szkła, kryształów itp.
W przypadku takich serii wielkogabarytowych lakierni próżniowych zapewniamy profesjonalne instrukcje dotyczące całego zakładu i kompletnych usług powlekania PVD.
Wielkogabarytowe urządzenie do malowania próżniowego łukowego wykonaliśmy standardowe modele jak poniżej
| Tryb | RTAC2140 | RTAC1836 | RTAC2040 | RTAC2270 | RTAC2080 |
| Komora próżniowa Rozmiar wewnętrzny | Φ 2100 × H4000mm | Φ 1800 × H3600mm | Φ 2000 x H4000mm | Φ 2200 × L7000mm | Φ2000 × L8000mm |
| Całkowita moc | 125-360KW | 120-300KW | 120-350KW | 200KW | 200KW |
| Źródło łuku | 40-60 jednostek | 24-36 jednostek | 40-60 jednostek | 50 ~ 60 jednostek | 50 ~ 60 jednostek |
| Bias Power Supply | 60KW / 1 zestaw | Zestaw 50KW / 1 | 60KW / 1 zestaw | Zestaw 70KW / 1 | Zestaw 70KW / 1 |
| Ślad stopy | 40 ~ 60m² * H12m | 40 ~ 60m² * H11m | 40 ~ 60m² * H12m | 40 ~ 60m² * L20m | 40 ~ 60m² * L22m |
| Zasilacze | Moc prądu stałego, moc pulsacyjna (siła biasu, moc łuku) | ||||
| Komora próżniowa | Pionowy model z górnym otworem (poziomy dla opcjonalnych) | Poziomy model otwierania z przodu | |||
| Rack and Jig System | Rama planetarna, rewolucja + obrót | ||||
| Rodzaj źródła zasilania | Zasilanie łuku, bios bombardowania i zasilanie energią cieplną | ||||
| Najwyższe ciśnienie próżni | ≤8 × 10-4pa, wzrost ciśnienia ≤0,67pa / h, Czas przestoju pompy (prędkość wydechu): od atomu do 8x10-3 pa ≤20min | ||||
| System pompowania próżniowego | Pompa dyfuzji oleju + pompa mechaniczna + konserwacja Pompa + pompa korzeniowa (liczba pomp została zaprojektowana zgodnie z potrzebami klienta) | ||||
| Sterowanie i działanie | Ręczny / półautomatyczny, obsługa ekranu dotykowego, sterowanie PLC | ||||
| System chłodzenia | recyrkulować system chłodzenia wodą | ||||
| Źródło łuku katodowego | Regulowane magnetronowe, pośrednie chłodzenie wodne | ||||
| Docelowy rozmiar | Φ100 × 40 mm | ||||
| Środowisko pracy | Ciśnienie powietrza 0,5-0,8 MPa, temperatura wody ≤ 25 ° C, ciśnienie wody 0,2 MPa | ||||
| System grzewczy | Kontrolowane i regulowane od temperatury pokojowej do 300 ° C | ||||
| Przyrząd pomiarowy | wakuometr, skrzynka przepływomierza, kontroler przepływu masowego, skrzynka elektryczna, skrzynka sterowania ogrzewaniem, skrzynka sterowania mocą łuku | ||||
| Uwagi | Wymiary komory próżniowej, ilość źródeł jonów łukowych, grzałki i pompy mogą być zaprojektowane i wyposażone zgodnie z zapotrzebowaniem klientów. | ||||
Prosimy o kontakt w celu uzyskania dalszych specyfikacji, Royal Technology ma zaszczyt dostarczyć Państwu kompleksowe rozwiązania w zakresie powłok.
