Maszyna do powlekania jonowego złotem metalowym szczególnie stosowana w metalach i stali nierdzewnej, produktach mosiężnych do wysokiej obróbki powierzchni wykończeniowych. Daje wysoki połysk i wyjątkowo piękne wykończenie. Cele zawsze wykonane są ze stopu TiAl lub stopu złota z gazowym azotem reaktywnym.

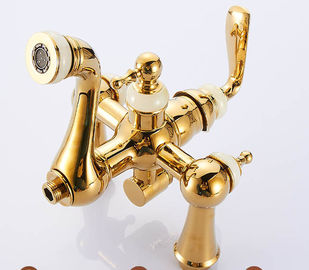

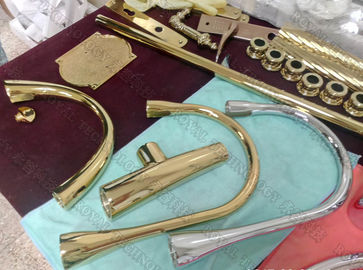

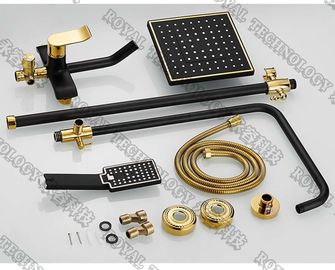

Ma zastosowanie w naszych aplikacjach przemysłowych do codziennego użytku domowego, architektonicznych materiałów budowlanych, biżuterii, zegarków, wyposażenia łazienek, zastawy stołowej, elektronicznych wyrobów metalowych itp.

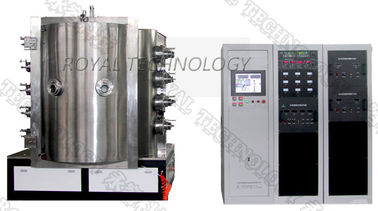

Maszyna do powlekania jonowego Gold Arc ma następujące cechy: szybkie osadzanie, silna przyczepność, jasne kolory, łatwa obsługa i niskie zużycie energii, co zapewnia korzystną usługę powlekania.
Funkcje łuku jonowego
1. Komora próżniowa jest pionowa z jednymi otwartymi drzwiami, producent stali nierdzewnej 304, średnica wewnętrzna komory próżniowej od φ800 mm do 200 2200 mm;
2. System próżniowy z obrotową pompą łopatkową, pompą Rootsa i pompami do dyfuzji oleju lub konstruowaniem pompy molekularnej;
3. System powlekania wykorzystuje 1-2 magnetyzm o częstotliwości pośredniej do sterowania źródłem mocy rozpylania, ma 1-2 pary niezrównoważonego magnetyzmu do kontrolowania celu i ma 6-40 źródeł łuku.
4. Wysokowydajne źródło zasilania o tendencyjnym impulsie;
5. System zgazowania wykorzystuje produkowany w kraju lub importowany gazowy przepływomierz masowy, miernik kontroli ilości gazu (demonstracyjny);
6. Obwód elektryczny elektrycznie sterowanego systemu jest przeciążony, odcina dopływ wody, umiera akustyczno-optyczny alarm;
7. System sterowania (ekran dotykowy + PLC), szczegółowy parametr wyświetlania w czasie rzeczywistym, całkowicie automatyczne sterowanie całym procesem produkcyjnym i automatyczny parametr technologiczny pamięci
Dane techniczne
Model | RTAC-1008 | RTAC-1012 | RTAC-1213 | RTAC-1416 | RTAC-1618 | ||||||
Komora Rozmiar wewnętrzny | 1000 x 800 mm | 1000 x 1200 mm | 1250 x 1350 mm | 1400 x 1600 mm | 1600x1600mm | ||||||
Rodzaj zasilania | Zasilacz łukowy, żarnikowy, zasilacz impulsowy | ||||||||||
Struktura komory próżniowej | Pionowa konstrukcja drzwi przednich, tylny układ wydechowy i dwuwarstwowa komora chłodzenia wodą | ||||||||||
Materiał komory próżniowej | stal nierdzewna 304 / 316L | ||||||||||
Najwyższa próżnia | 6,0x10 -4 Pa (rozładunek, czysta, komora susząca) | ||||||||||
Prędkość pompowania próżniowego | od atmosfery do 8,0 * 10-3 Pa ≤15 minut | ||||||||||
System pompowania próżniowego | Pompa dyfuzyjna lub pompa molekularna + pompa Rootsa + pompa mechaniczna + pompa trzymająca (konkretny model można wybrać zgodnie z wymaganiami klienta) | ||||||||||
Źródło łuku | 6 jednostek lub 8 jednostek | 8 jednostek lub 10 jednostek | 10 jednostek lub 12 jednostek | 14 jednostek lub 16 jednostek | 16 jednostek lub 18 jednostek | ||||||
Zasilacz polaryzacyjny | 20 kW / zestaw | 20 kW / zestaw | 30 kW / zestaw | 40 kW / zestaw | 50 kW / zestaw | ||||||
Model jazdy | Rewolucja i obrót planetarny, regulacja prędkości zmiennej częstotliwości (kontrolowane i regulowane) | ||||||||||
System grzewczy | Regulowany i regulowany od temperatury pokojowej do 450 ° C (Kontrola temperatury PID) | ||||||||||
MFC | 3-ścieżkowy lub 4-ścieżkowy system kontroli i wyświetlania przepływu gazu procesowego, selektywny automatyczny system gazowania | ||||||||||
System chłodzenia | Tryb chłodzenia z obiegiem wody, wieża chłodnicza lub przemysłowa chłodnica wodna lub system głębokiego chłodzenia. (Dostarczone przez klientów) | ||||||||||
Tryb sterowania | Tryb integracji ręcznej / automatycznej, obsługa ekranu dotykowego, sterowanie PLC lub komputerem | ||||||||||
Całkowita moc | 30 kW | 35 kW | 45 kW | 60 kW | 75 kW | ||||||
Alarm i ochrona | Alarmuj niedobór wody, przetężenie i przepięcie, otwarty obwód i inne nienormalne warunki pomp, celów itp. I zastosuj odpowiednie środki ochronne i funkcję blokady elektrycznej | ||||||||||
Obszar wyposażenia | W2,5 m * L3,5 m | W3m * L4m | W4m * L5m | W4,5m * L6m | W5m * L7m | ||||||
Inne parametry techniczne | Ciśnienie wody ≥0,2 MPa, temperatura wody ≤25 ° C, ciśnienie powietrza 0,5-0,8 MPa | ||||||||||
Uwagi | Specyficzną konfigurację sprzętu do powlekania można zaprojektować zgodnie z wymaganiami procesowymi dotyczącymi produktów do powlekania |
Skontaktuj się z nami, aby uzyskać więcej specyfikacji, Royal Technology ma zaszczyt zaoferować kompleksowe rozwiązania w zakresie powłok.
